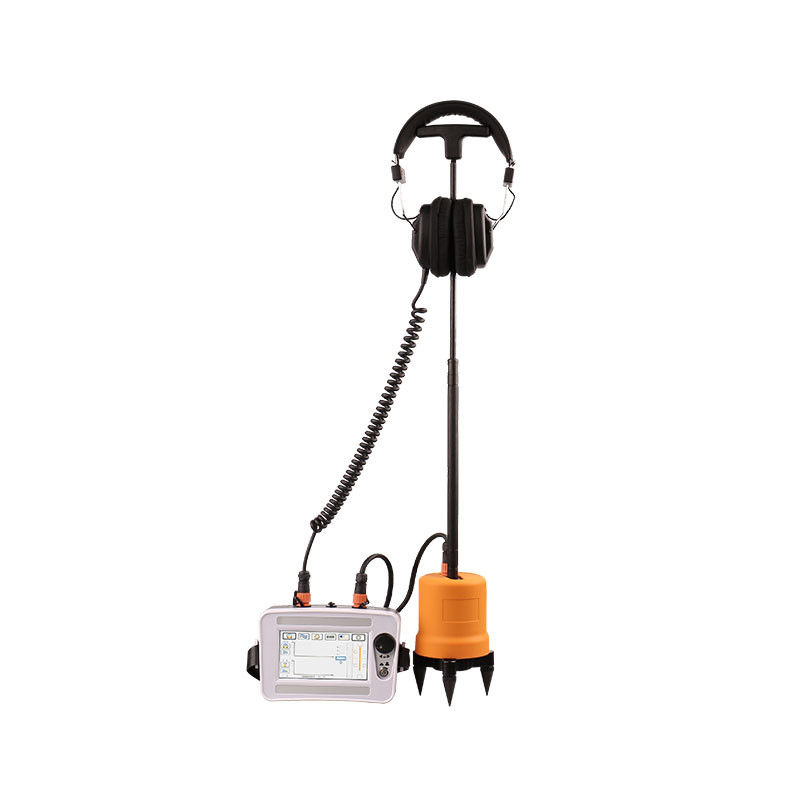

Подземный кабельный локатор

Указатель неисправности кабеля XHDD503C использует метод акустической и магнитной синхронизации для определения точки неисправности кабеля питания.

Электронный флэш-овер генерируется генератором разряда при ударе, поднимается и усиливается соответствующим зондом,и точное местоположение точки отказа определяется слуховым и зрительным суждением.

Это устройство, которое завершает точное расположение точки отказа кабеля в пределах приблизительного диапазона измерений и собирает акустическую и магнитную временную разницу.Он интегрирует технологию позиционирования., тестирование с помощью пути и другие технологии, обеспечивающие несколько режимов испытаний и богатую и разнообразную оперативную информацию для эффективного и точного определения местоположения неисправности кабеля.

Этот детектор неисправностей кабеля подходит для неисправностей низкого сопротивления, короткого замыкания, открытого замыкания и отключения кабелей питания, высокочастотных коаксиальных кабелей, кабелей уличного освещения,и закопанные провода из различных материалов с различными поперечными сечениями и носителями, а также высокоустойчивые утечки и высокоустойчивые ошибки.

Особенности
15-дюймовый сенсорный высокояркостный ЖК-дисплей обеспечивает видимость на солнце.

2Примите технологию синхронного позиционирования акустики и магнита для автоматического вычисления разницы в акустическом и магнитном времени.

3Значение усиления и значение запуска акустического сигнала и магнитного сигнала можно регулировать вручную, чтобы адаптироваться к различным условиям.

4Он имеет технологию снижения фонового шума и может выбирать из различных методов фильтрации.

5У него есть функции снижения фонового шума и глухого шума.

6У него указание на отклонение пути.

7- Оснащенные многослойными физическими изоляционными датчиками сигнала, водонепроницаемый класс IP65.

8Встроенная литийная батарея большой емкости, длительное время ожидания, оснащена быстрой зарядкой.

9Маленький и легкий, легкий в эксплуатации и простой интерфейс между человеком и машиной.

Технические показатели

Принцип работы
Это устройство использует метод акустической и магнитной синхронизации для точной локализации неисправностей.Его принцип основан на традиционном методе определения акустической точки и добавляет обнаружение и применение электромагнитных сигналов.

Когда генератор высокого напряжения производит ударный разряд на неисправный кабель, звук, генерируемый разрядом в точке неисправности, передается на землю.Звуковой сигнал воспринимается высокочувствительным зондомПосле усиления можно услышать звук "поп" при прослушивании с помощью наушников.

Встроенный зонд зонда принимает сигнал магнитного поля в режиме реального времени, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalПродолжайте перемещать позицию датчика, чтобы найти точку с наименьшей акустико-магнитной разницей во времени, тогда точное местоположение точки отказа будет ниже нее.

Традиционные акустические инструменты измерения, как правило, используют только наушники для мониторинга,или дополняются колебанием указателя счетчика для определения звука разряда в точке отказаПоскольку звук разряда исчезает в одно мгновение и не сильно отличается от окружающего шума, он часто создает большие трудности для операторов, которые не очень опытные.Метод акустико-магнитной синхронизации эффективно избегает вышеуказанных проблем традиционного метода акустического измерения.

1 Настройка: нажмите кнопку регулировки, чтобы войти в интерфейс регулировки, и поверните кнопку регулировки, чтобы установить параметры регулировки;

При включении системы необходимо нажимать и удерживать кнопку питания в течение 3-4 секунд, пока не услышите длительный звук "бип",Тогда вы можете поднять кнопкуПри выключении необходимо нажать и удерживать кнопку питания в течение 3-4 секунд;

3 дисплей: 5-дюймовый сенсорный дисплей.

1 Датчик: порт соединения датчика зонда;

2 Зарядка: порт подключения зарядного устройства;

3 Специальный разъем для наушников.

Введение интерфейса и функций

Операционный интерфейс включает в себя область отображения формы волны и область регулировки параметров.

1/2: Настройка звукового усиления/настройка звукового запуска: нажмите на значок или нажмите на интерфейс настройки звукового усиления и настройки звукового запуска.

1) Увеличение звука имеет в общей сложности от 1 до 8 регулируемых передач. Нажмите на стрелки вверх и вниз, чтобы регулировать коэффициент усиления звука в соответствии с сигналом, или поверните кнопку регулирования, выберите иконку ,Нажмите кнопку настройки, чтобы войти в интерфейс настройки звукового усиления и настроить звук на сигнал.

2) Звуковой спусковой механизм имеет в общей сложности от 0 до 99 регулируемых уровней. Нажмите стрелки вверх и вниз, чтобы регулировать порог звукового спускового механизма, или поверните кнопку регулирования, выберите значок,нажмите кнопку настройки для входа в интерфейс настройки звукового спускового механизма и настройки порога звукового спускового механизма. Предельное значение. Чем больше значение, тем ниже чувствительность триггера и чем выше фильтрованный сигнал. По умолчанию пороговое значение триггера при запуске составляет 30 уровней.

3/4: Настройка усиления магнитного поля/настройка запуска магнитного поля: нажмите на значок, чтобы войти в интерфейс настройки усиления магнитного поля и настройки запуска магнитного поля.Левая сторона - это настройка усиления магнитного поля и правая сторона - настройка запуска магнитного поля.

1) Увеличение магнитного поля имеет в общей сложности от 1 до 8 регулируемых передач. Нажмите стрелки вверх и вниз, чтобы регулировать коэффициент усиления магнитного поля к сигналу, или поверните кнопку регулировки,Выберите значок, нажмите кнопку регулировки, чтобы войти в интерфейс настройки усиления магнитного поля и регулировать пару магнитного поля.По умолчанию увеличение магнитного поля при запуске 8 уровней.

2) Триггер магнитного поля имеет в общей сложности от 0 до 99 регулируемых передач. Нажмите стрелки вверх и вниз, чтобы регулировать порог триггера магнитного поля.чем ниже чувствительность спускового механизма, тем выше фильтрованный сигнал.. Или поверните кнопку регулировки и выберите значок, нажмите кнопку регулировки, чтобы войти в интерфейс настройки запуска магнитного поля и скорректировать порог запуска магнитного поля.По умолчанию увеличение магнитного поля при запуске 30 уровней.

5: Указание на зонд: когда зонд не подключен, отображается значок с крестом. когда зонд подключен, отображается значок без креста.

6: фильтрация всепроходного режима: фильтрация всепроходного режима.

Фильтрация низкого пропуска: режим фильтрации низкого пропуска.

Пропускная способность фильтрации: режим фильтрации высокой пропускной способности.

Пропускная способность фильтрации: метод пропускной способности фильтрации.

7.Настройка глухого звука: нажмите на значок, чтобы включить и выключить режим глухого звука. После включения глухого звука, когда оператор держит ручку,хозяин немедленно активирует глухой, чтобы избежать шума повреждения ушей.

8.Настройки BNR: нажмите на значок для включения и выключения цифрового шумоподавления.Технология снижения цифрового шума BNR используется для борьбы с большим количеством шума в окружающей среде., что облегчает точное определение точки.

9Настройка громкости: нажмите на значок или поверните кнопку настройки для настройки громкости и нажмите кнопку "+" или "-" на экране.Всего от 0 до 16 регулируемых уровнейРекомендуется установить его на 8 уровней.

10Показатель питания: указывает состояние питания батареи устройства.

11.Интенсивность звука: указание интенсивности звука и соответствующее числовое отображение.

12.Электромагнитный сигнал: завершена инициализация, вы можете взять образец логотипа (молнии жёлтые); глухой или сенсорный логотип сенсора (молнии белые).

13.Сила магнитного поля: указание силы магнитного поля и соответствующее числовое отображение.

14.Четыре набора данных акустической и магнитной разницы во времени, показывающих акустическую и магнитную разницу во времени для использования пользователем для улучшения точности фиксированной точки.

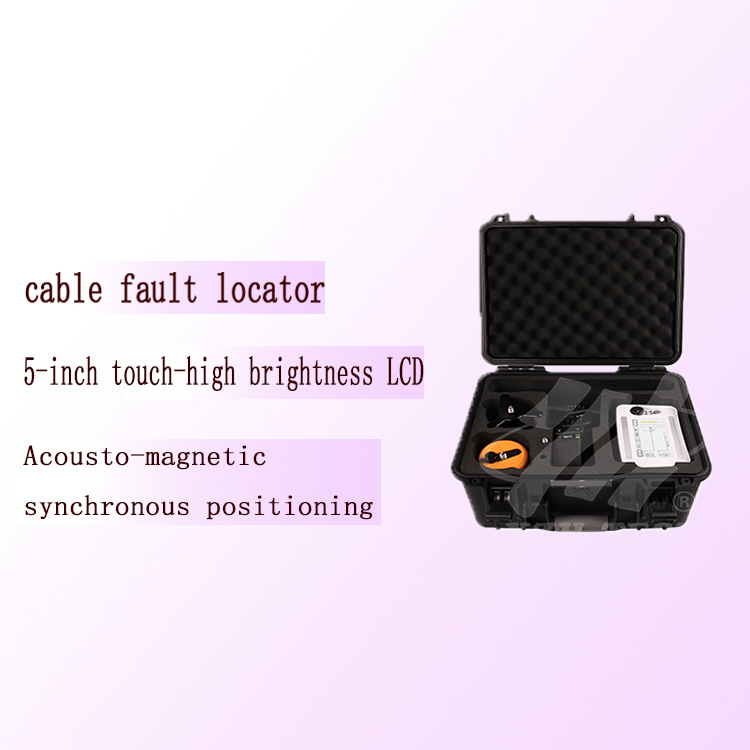

Список упаковки

Испытания на месте
