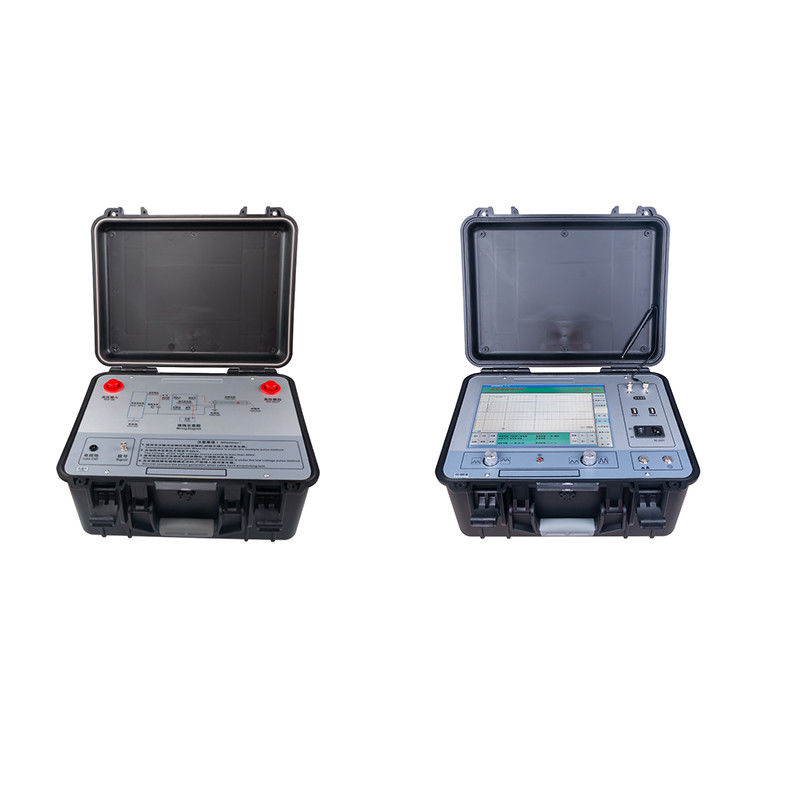

TDR Подземный Кабель Пре-Локатор Повреждений Многоимпульсный Тест Расстояние до Повреждения Кабеля

XHGG502

XHGG502 Cable Fault Pre Locator - это специальный прибор для измерения и анализа состояния силовых кабелей и расстояния до места повреждения. Он сочетает в себе современные электронные технологии и компьютерные технологии для реализации фильтрации сигнала, сбора данных, обработки данных, графического отображения и графического анализа для завершения измерения скорости кабеля, тестирования длины кабеля, тестирования расстояния до места повреждения кабеля.

Этот локатор повреждений кабеля использует 12,1-дюймовый промышленный компьютер, операционную систему Windows, режим сенсорного управления, сверхвысокую яркость, большой ЖК-экран для удобного использования, автоматическую непрерывную выборку и точное отображение формы сигнала в реальном времени.

Предварительный локатор повреждений кабеля XHGG502 ARC использует новейшую технологию встроенного промышленного компьютера и самую передовую технологию тестирования «восьми импульсов» (многоимпульсный метод), благодаря чему любое высокоомное повреждение отображает простейшую форму сигнала короткого замыкания, аналогичную низковольтному импульсу. Особенности легко читаются. Он также имеет режимы работы метода пробоя высоким напряжением и метода низковольтного импульса, что удобно для обнаружения различных повреждений кабеля. Уровень успешности обнаружения неисправностей, точность испытаний и удобство испытаний лучше, чем у любого отечественного испытательного оборудования.

Основные характеристики
• Отраженный сигнал, отправленный импульсным соединителем, отображается автоматически, и одновременно отображается полноразмерная форма сигнала обрыва кабеля.
• Автоматический расчет и отображение расстояния до места повреждения;
• Имеет функцию хранения огромного количества тестовых форм сигналов: формы сигналов, полученные в полевых условиях, можно удобно сохранить в приборе в указанном порядке, а также можно вызвать и наблюдать в любое время;
• Со стандартным интерфейсом USB для принтера;
• Простота в эксплуатации и высокая надежность. Имеет очень высокую стоимость;
• Встроенный полимерный литиевый аккумулятор, который может тестировать обрыв кабеля и короткое замыкание с низким сопротивлением в среде без питания.

Режимы работы предварительного локатора повреждений кабеля XHGG502 ARC включают метод низковольтного импульса, метод пробоя высоким напряжением и многоимпульсный метод. Здесь основное внимание уделяется многоимпульсному методу, который отличается от других устройств.

Цель использования многоимпульсного метода для проверки повреждения кабеля состоит в том, чтобы заставить отправленный низковольтный тестовый импульс эффективно избегать косинусной большой осцилляционной помехи, которая возникает в момент воздействия высокого напряжения на поврежденный кабель, и получить стандартный и четкий сигнал, аналогичный короткому замыканию во время относительно стабильной дуги короткого замыкания в точке повреждения. Эхо неисправности, и существует большой выбор идеальных тестовых форм сигналов.

Различные импульсные высокие напряжения, различная длина кабеля, различное расстояние до места повреждения кабеля, а также период и продолжительность больших косинусных колебаний очень разные. Форма сигнала, собранная простым вторичным импульсным методом, часто нарушается большими косинусными колебаниями из-за недостаточного времени задержки передачи, а форма сигнала хаотична и трудна для анализа. Это можно обеспечить только путем регулировки времени запуска тестового импульса с задержкой или использования средневольтного дугогасительного устройства, что увеличивает сложность эксплуатации, а также вес и стоимость оборудования. Многоимпульсный метод просто преодолевает эти трудности и значительно упрощает процедуры тестирования. Восемь наборов тестовых форм сигналов получаются в процессе пробоя высоким напряжением одного импульса, и всегда есть несколько наборов форм сигналов, которые удобны для интерпретации расстояния до места повреждения. В этом также преимущество многоимпульсного метода по сравнению со вторым импульсным методом.

Операционная система

Устройство имеет три метода тестирования, а именно многоимпульсный метод, метод низковольтного импульса и метод пробоя высоким напряжением.

Метод низковольтного импульса подходит для тестирования низкоомных повреждений, всей длины кабеля или расстояния до места обрыва, а также расстояния до места короткого замыкания кабеля.
Метод пробоя высоким напряжением и многоимпульсный метод подходят для тестирования расстояния до места высокоомного повреждения кабеля.

Технические параметры

Устройство может собирать 8 наборов форм сигналов информации о кабеле за один раз и выбирать лучшую и наиболее простую для анализа форму сигнала.

Введение в панель

1 Дисплей:12,1-дюймовый сенсорный экран промышленного класса;

2 Связь: интерфейс вывода импульсного сигнала методом низковольтного импульса, интерфейс ввода сигнала выборки методом пробоя высоким напряжением;

3 Заземление: клемма защитного заземления;

4 Индикатор питания: Указывает мощность внутренней батареи, отображается в 4 сетках;

5 USB-1:Внешняя беспроводная сетевая карта и устройство связи USB;

6 USB-2: Внешняя беспроводная сетевая карта и устройство связи USB;

7 Выключатель питания: Положение «I», используйте питание переменного тока 220 В для питания системы;

Шестерня «II» использует внутреннюю батарею для питания системы; когда «разъем питания» подключен к источнику питания переменного тока 220 В, он также заряжает батарею одновременно;

Шестерня «O», выключите питание системы;

8 Разъем питания:рабочий источник питания прибора, порт подключения переменного тока 220 В;

9 Предохранитель: место, где установлен предохранитель системы питания переменного тока 220 В;

10 Самопроверка: передавать сигналы при нескольких импульсах;

11 Вкл/Выкл:Включение и выключение рабочего питания промышленного компьютера;

12 Амплитуда: Отрегулируйте ручку амплитуды при сборе форм сигналов, чтобы изменить амплитуду собранных форм сигналов;

13 Индикатор:индикатор, отражающий метод проверки;

14 Смещение: Отрегулируйте ручку смещения при получении форм сигналов, чтобы изменить высоту базовой линии полученных форм сигналов;
