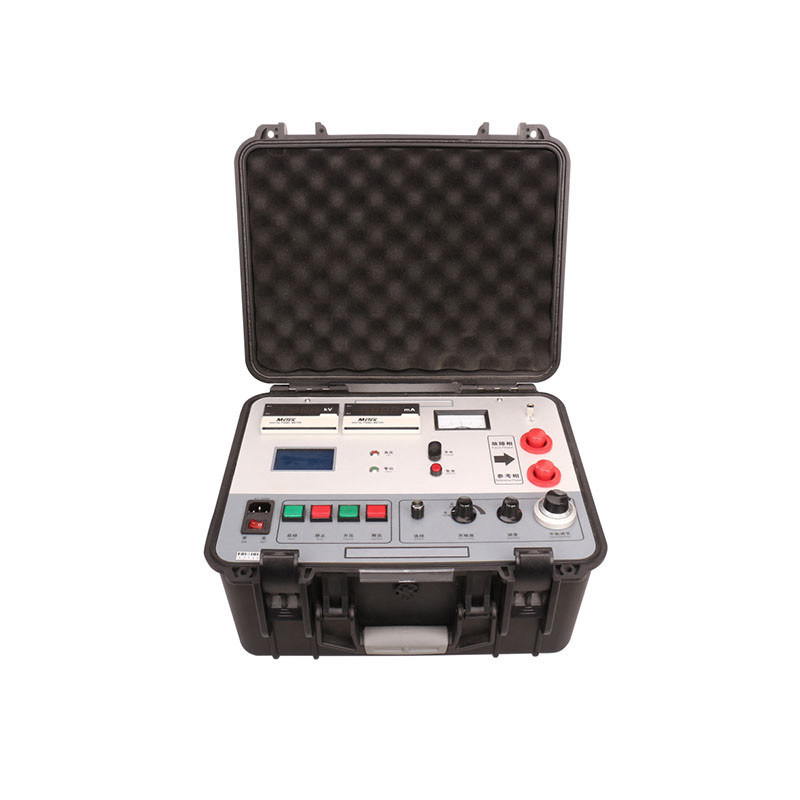

Электронное напряжение без нагрузки 7500 В Высокопротивоположное кабельное устройство для обнаружения неисправностей

Электронное напряжение без нагрузки 7500 В Высокопротивоположное кабельное устройство для обнаружения неисправностей

The cable outer sheath fault tester is designed based on the MURRAY bridge principle and can be used to locate the breakdown points of various wires and cables and the defect points that have no breakdown but low insulation resistance values.

Устройство использует электрический регулятор напряжения и трансформатор типа R для формирования источника постоянного высоковольтного тока, а работа кнопки может увеличивать или уменьшать напряжение.

Напряжение без нагрузки составляет 7500 В, ток короткого замыкания составляет 100 мА, а для указания баланса используется усилитель высокой чувствительности и гальванометр.Он образует сбалансированный мост с пропорциональным потенциометром, и все помещается на высокий потенциал.

Измерительный кабель - это специально разработанный двухядерный высоковольтный резиновый кабель.

Весь панель находится на низком потенциале. вводить длину кабеля и автоматически рассчитывать расстояние от отказа.Источник высокого напряжения и мост интегрированы в портативную защитную коробкуПоэтому устройство имеет высокое напряжение, легкий вес, легкую работу и безопасное использование.

Особенности
Выходное напряжение регулируется;
имеет высокую точность и стабильность;
Принять усилители высокой чувствительности и гальванометр для указания баланса;
нулевая защита;
Автоматическое испытание точек отказа, но сохранение функций ручного испытания;
По сравнению с методом отражения волны, метод балансировки моста не имеет слепой области и используется для определения точки разрыва коротких кабелей и вблизи концов.

Высоковольтные мосты особенно подходят для
1. точка разрыва кабеля с высоким сопротивлением после прокладки, особенно линейная точка разрыва с высоким сопротивлением, которая трудно сгореть в низкое сопротивление,например, линейный высокосопротивляющий разрыв кабельного промежуточного соединения.

2После сбоя источник постоянного тока может поддерживать дугу, через мост течет стабильный ток, и мост имеет достаточную чувствительность.

3Дефекты, которые еще не разрушены, но имеют низкое сопротивление, например, изоляционные дефекты, обнаруженные с мегомметром, который имеет низкое сопротивление кабеля, но не разрушается под рабочим напряжением.

Техническая спецификация

Принцип работы
Принцип использования метода мостового обнаружения неисправности кабеля таков: короткое замыкание фазы неисправности и фазы неисправности испытываемого кабеля.соедините две руки моста с фазой неисправности и фазой неисправности соответственно, и настроить регулируемый резистор на двух рукавах моста, чтобы сделать кабель моста балансировки, используя пропорциональные отношения и известные длины кабеля,позволяет определить расстояние до ошибки.

Преимущество мостового метода определения местоположения ошибок кабеля заключается в том, что он относительно прост, а его точность соответствует требованиям инженерных испытаний на месте.Это очень удобно для измерения двухфазных сбоев короткого замыкания в кабельных линийИспользование моста Мюррея для определения точки поломки является классическим методом, который удобен и точен.

Метод моста основан на том, что сопротивление проволочного ядра (или защитного слоя) равномерно и пропорционально длине.

Описание панели

1Гальванометр: электрический баланс с нулевой точкой регулируется;

2. Амперметр: показатель выходного тока mA-метр;

3. Вольтметр: высоковольтный выходной напряженный показатель кВ-метр;

4. индикатор высокого напряжения: этот индикатор включается, когда есть выход высокого напряжения;

5. Дисплей: отображает содержание операции;

6. индикатор нулевого напряжения: когда этот индикатор включен, он указывает на то, что выходное напряжение находится в состоянии нуля;

7. Ввод питания: рабочий источник питания прибора, порт подключения AC 220V;

8. Держатель предохранителя: место установки предохранителя системы питания переменного тока 220 В;

9. переключатель питания: "I" включает переключатель питания переменного тока 220В, "0" выключает питание системы;

10. Кнопка запуска: когда свет на нулевой, это означает, что выходное напряжение находится в состоянии нуля. когда он включен, кнопка запуска действует.Если свет нуля не загорается после включения переключателя питания, нажмите кнопку спуска до тех пор, пока свет не будет включен. , нажмите эту кнопку для запуска высокого напряжения и генерации высокого напряжения;

11. Кнопка остановки: когда испытание завершено или происходит аномалия, нажмите эту кнопку, чтобы отключить выход высокого напряжения;

12. Кнопка повышения: нажмите эту кнопку, чтобы увеличить выходное высокое напряжение от малого до большого;

13. Кнопка снижения давления: нажмите эту кнопку, чтобы уменьшить выход высокого напряжения с высокого на низкий;

14. Выбор: "Выбор" кодер переключателя операции конвенции: вращение---движение курсора или номер изменения операции;
Нажмите ---- Выполнить или подтвердить операцию.

15. Регулирование чувствительности: 1. Встроенный выключатель на батареи; 2 Регулировать чувствительность и использовать его с нулевой кнопкой регулировки;

16. Ручка нулевого регулирования: поворачивайте ручку нулевого регулирования, чтобы гальванометр указывал на нуль;

17. регулирование баланса: регулируйте ручку баланса, пока гальванометр значительно не отклонится, так что гальванометр указывает на ноль.если указатель находится справаНаблюдайте и записывайте его показания P1;

18. индикаторный свет: встроенный индикатор работы батареи, этот свет включится после включения регулировки чувствительности;

19. Референтный пункт: черный зажим выходной линии соединен с этапом отсчета;

20. Неисправная фаза: красный зажим выходной линии соединен с неисправной фазой;

21. зарядка: порт зарядки DC8.4V, подключите зарядное устройство 8.4V, чтобы начать зарядку;

22- Заземление: заземление прибора, защита безопасности.

Фактическая проводка приведена ниже:

■HV - источник постоянного высоковольтного тока.

■Неисправный кабель CD и вспомогательный кабель AB имеют одинаковое поперечное сечение ядра и длину L, а расстояние между точкой неисправности и концом измерения равняется X.

■Мерная застежка подключена к обоим концам ядра кабеля A и C. Две стороны застежки - это текущие и потенциальные концы, которые должны быть надежно подключены к кабелю.

■R - это балансовой потенциометр, а его показание - процент.

■G - гальванометр, нулевая точка электрического баланса регулируема.

■На удаленном конце обоих концов BD должно быть короткое замыкание и короткое замыкание должно быть обеспечено надежно.

Шаги измерения:

Подготовка (правильное определение неисправной фазы и провода)

1. Используйте мультиметр, меггер или другое оборудование, устойчивое к напряжению, чтобы подтвердить состояние повреждения кабеля и записать сопротивление изоляции к наземному или остаточному напряжению повреждения каждого ядра.

2. Записывать длину, модель, сечение и другие параметры кабеля, подлежащего испытанию, патрулировать по пути прокладки кабеля,короткое замыкание неисправного кабеля и вспомогательного кабеля выходного терминала на удаленном конце, и оставить кого-то следить за удаленным концом, чтобы предотвратить высокое напряжение от травмы людей.

3Проводка: наземный терминал прибора должен быть подключен к наземному корпусу на месте.

Первый конец измерения (красный зажим) соединяется с ядром неисправного кабеля, а последний конец измерения (черный зажим) соединяется с ядром вспомогательного кабеля.

Измерение (пропорция неисправности, обнаруженная при усилении напряжения)

4. Источник питания подключен к AC220V. Включите переключатель чувствительности и поверните его до максимума, индикатор батареи включится.

5. Нулевое регулирование моста (когда указатель гальванометра не находится на нулевом уровне).

6. Ускорить. Включите переключатель питания и индикатор нуля будет светиться. Если он не будет светиться, нажмите кнопку снижения напряжения, пока свет не включится.Затем нажмите кнопку запуска и индикатор высокого напряжения свет включится.

7Нажмите на кнопку усиления и наблюдайте за вольтметром и амперметром, пока амперметр не превысит 20mA. Если ток нестабилен,Вы можете продолжать увеличивать напряжение и поддерживать его в течение определенного периода времени, чтобы сформировать стабильную дугу или проводящую область для стабилизации тока во время испытания.

8. Настройка баланса. Настройка балансовой ручки до тех пор, пока гальванометр значительно не отклонится, так что гальванометр указывает на нуль. (Если указатель левый, поверните против часовой стрелки;если указатель находится справаНаблюдайте и записывайте показания P1 циферблата, и прекратите повышение напряжения после измерения коэффициента неисправности.

Расчет (автоматически вычисляет расстояние до неисправности)

9. После включения питания, ввести страницу приветствия и автоматически ввести следующую страницу в 2 секунды

10Введите длину кабеля.

Операционная конвенция переключателя кодера "Select": вращение---движение курсора или операция изменения номера

Нажмите ---- Выполнить или подтвердить операцию.

Введите страницу длины кабеля (первоначальное значение - %, увеличение по часовой стрелке и уменьшение по направлению против часовой стрелки).

Поверните переключатель кодера "выбор" влево и вправо, переместите курсор в положение "0000", где данные должны быть изменены, нажмите переключатель кодера "выбор", чтобы определить текущее положение,поворачивать переключатель кодера "выбор", текущий номер позиции будет изменяться от "0 до 9", а затем нажмите на переключатель кодера "выбрать", чтобы подтвердить номер ввода, курсор автоматически перейдет на следующую цифру,и ввод каждого значения цифры (i.e, длина кабеля L) будут завершены в последовательности. Когда курсор находится на Следующий, нажмите переключатель кодера "Выбрать", чтобы войти на следующую страницу

11.Тестовая страница

Когда курсор находится на Тест, нажмите переключатель кодера "Выбрать",и система будет автоматически собирать первичный пропорциональный коэффициент моста P (вычисление балансовой шкалы) и рассчитывать расстояние от ошибки X- Собирать один раз за клик.

Когда курсор находится на "Последний", нажмите переключатель кодера "Выбрать", чтобы вернуться на предыдущую страницу (10. Страница ввода).

Когда курсор находится на Следующий, нажмите переключатель кодера "Выбрать", чтобы войти на следующую страницу

12. Страница результатов

• Страница результатов измерений

Показать результаты измерений.

Когда курсор находится на "Последнее", нажмите переключатель кодера "Выбрать", чтобы вернуться на предыдущую страницу (11.

Когда курсор находится в режиме отдыха, нажмите на переключатель кодера "Выбрать", перезагрузите и перезагрузите, а затем введите (9.

Обратное соединение для проверки калибровки:Замените измеряющие зажимы и повторите шаги (4) - (12) для получения другого показания P2, которое должно быть рассчитано как P1 + P2 = 100.

Местоположение точки отказа X=2×L×P1%. Особое внимание следует уделить "2" в формуле, так как добавление вспомогательного кабеля удваивает длину кабелей, участвующих в расчете.
