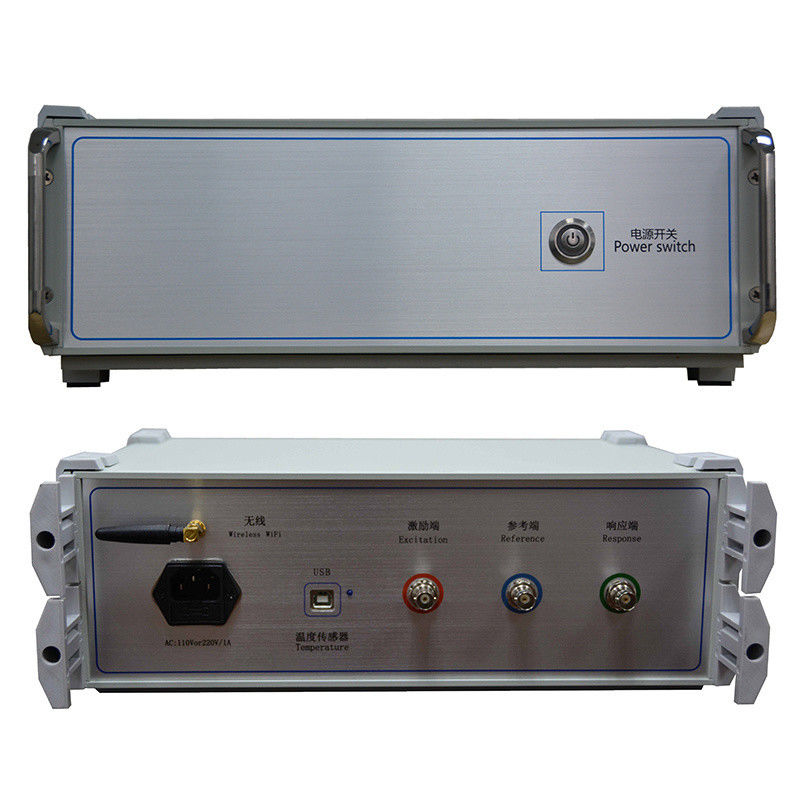

Xzh Метод анализа реакции на частоту испытания для проверки деформации обмотки трансформатора
Тестор деформации обмоток трансформатора может сделать точную диагностику внутреннего сбоя трансформатора на основе измерения характеристических параметров обмоток трансформатора внутри,используя метод анализа частотного ответа (FRA), разработанный и усовершенствованный развитыми странами
Параметры продукта
| Диапазон измерения амплитуды |
(-120 дБ) до (+20 дБ) |
| Точность измерения амплитуды |
0.1 дБ |
| Импеданс входа сигнала: |
1МΩ |
| Импеданс выхода сигнала |
50Ω |
| Амплитуда выходного сигнала |
± 20В |
| Процент повторения теста |
990,9% |
| Размеры измерительных приборов |
(LxWxH) 300X340X120 (мм) |
| Размер алюминиевой коробки прибора |
(LxWxH) 310X400X330 (мм) |
| Общая масса |
13 кг |
| Рабочая температура |
-10°C до +40°C |
| Температура хранения |
-20°C до +70°C |
| Относительная влажность |
< 90%, неконденсирующий |
Основные характеристики производительности
Получение и управление с использованием высокоскоростного, высокоинтегрированного микропроцессора.
Коммуникационный интерфейс USB, используемый между ноутбуком и прибором.
Связь между ноутбуком и инструментом может использовать беспроводный интерфейс Bluetooth или беспроводный интерфейс WIFI (необязательно)
Беспроводной интерфейс WIFI можно удобно использовать на планшетных компьютерах и смартфонах.
Аппаратное обеспечение использует специальную цифровую высокоскоростную технологию сканирования DDS (США), которая может точно диагностировать такие неисправности, как искаженная обмотка, выпуклость, смещение, наклон,деформация межповоротного короткого замыкания и межфазный контактный короткий замыкание.
Высокоскоростное двуканальное 16-битное A/D отбор проб (в полевых испытаниях, перемещение переключателя клапанов, и кривая волны показывает очевидные изменения).
Амплитуда выходного сигнала регулируется программным обеспечением, максимальное значение пика амплитуды составляет ± 10 В.
В Компьютер автоматически анализирует результаты испытаний и генерирует электронные документы (Word).
Прибор имеет двойные функции измерения: линейное измерение частоты сканирования и измерение частоты сканирования сегмента, совместимое с режимом измерения двух технических групп в Китае.
Характеристики амплитуды-частоты соответствуют национальным техническим спецификациям для испытания характеристик амплитуды-частоты.X-координаты (частота) имеют линейную индексацию и логарифмическую индексацию, так что вы можете распечатать кривую с линейной индексации и логарифмической индексации. Пользователь может выбрать либо в соответствии с реальными потребностями.
Система автоматического анализа данных испытаний,
