Испытание коэффициента возбуждения однофазного анализатора CT/PT трансформатора питания

Name: Испытание коэффициента возбуждения однофазного анализатора CT/PT трансформатора питания
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX201D
Price: 7,970.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань, Шаньси, Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE, ISO
Номер модели:	XHTX201D

Подробная информация

Место происхождения:

Сиань, Шаньси, Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE, ISO

Номер модели:

XHTX201D

Модель No.:

XHTX201D

Регион теста:

Формирование кабеля

Тип кабеля:

Категория 3

Настраиваемый:

Настраиваемый

Цвет:

Черный

Частота испытаний:

128 Гц / 111 Гц / 105 Гц / 94 Гц ((Afc)

Резолюция:

0.5м

Транспортный пакет:

Деревянный ящик, наполненный пеной внутри

Спецификация:

350*280*170 мм

Торговая марка:

XHHG521B

Код СС:

8543201000

Поставка способности:

1000 штук/год

Конфигурация:

Доступно

Послепродажное обслуживание:

Сертификат гарантии

Гарантия:

12 месяцев

Trading Information

Количество мин заказа:

1 единицы

Упаковывая детали:

Деревянный корпус

Время доставки:

5-8 дней

Условия оплаты:

T/T

Поставка способности:

1000 PCS/Year

Характер продукции

Xzh Тестер трансформаторов тока/напряжения, анализатор коэффициента трансформации, однофазное испытание возбуждения

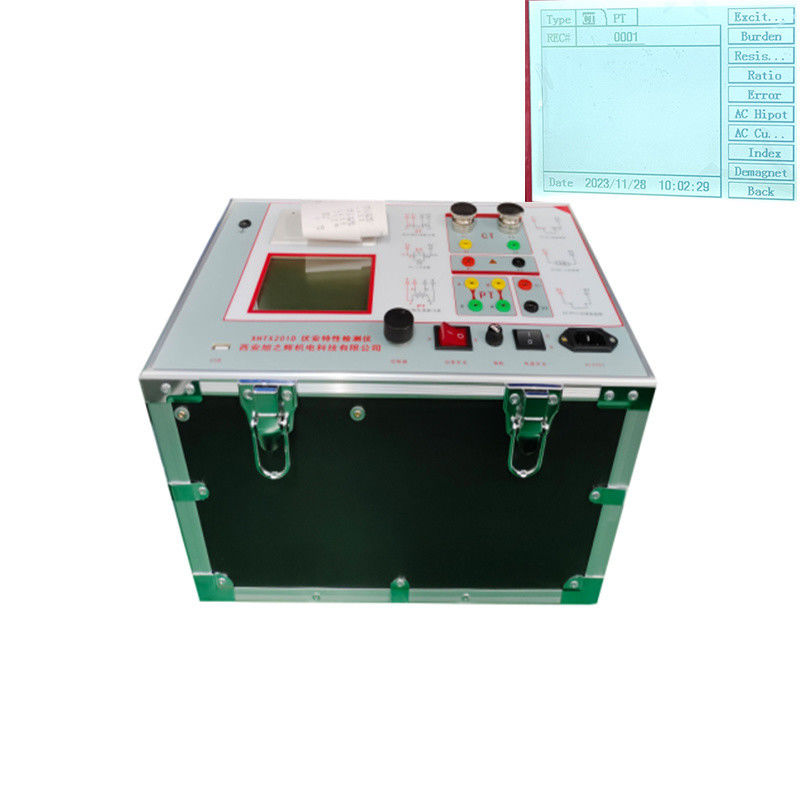

XHTX201D АНАЛИЗАТОР ТРАНСФОРМАТОРОВ ТОКА/НАПРЯЖЕНИЯ в основном используется для полевых испытаний трансформаторов тока и напряжения класса P. Основные пункты испытаний включают характеристику возбуждения, коэффициент трансформации, полярность, размагничивание, кривые погрешности 5% и 10%, проверку вторичной цепи, испытание на выдерживаемое напряжение переменного тока промышленной частоты и вторичную нагрузку. Применяется ЖК-дисплей, самовстроенный мини-принтер с поддержкой печати в полевых условиях; поддерживается использование USB флеш-накопителя диска для выгрузки данных, с простым и удобным управлением.

Испытание коэффициента возбуждения однофазного анализатора CT/PT трансформатора питания 0
Основные характеристики
Поддержка обнаружения как трансформаторов тока, так и трансформаторов напряжения

Все пункты проверки могут быть выполнены одним прибором без внешнего вспомогательного оборудования.
С интеллектуальным контроллером, который прост в эксплуатации. Большой экран ЖК-дисплея, графически отображает порты.
Автоматически отображает кривые погрешности 5% и 10%.
Можно сохранить 3000 наборов тестовых данных, которые не будут потеряны даже после сбоя питания.
Поддержка сохранения данных на USB-накопитель, которые можно прочитать через стандартный ПК и сгенерировать отчет WORD.
Он компактный и легкий, его вес менее 22 кг, что очень хорошо для полевых испытаний.

Основные функции тестирования и технические параметрыТаблица функций

I. Трансформатор тока (ТТ)	II. Трансформатор напряжения (ТН)
1. Кривая намагничивания	1. Испытание характеристики возбуждения
2. Испытание коэффициента трансформации	2. Испытание коэффициента трансформации
3. Полярность	3. Полярность
4.5% и 10% кривая погрешности	4. Испытание на выдерживаемое напряжение переменного тока промышленной частоты
5. Впрыск тока	5. Размагничивание
6. Размагничивание	6. Расчет значения колена кривой намагничивания
7. Испытание на выдерживаемое напряжение переменного тока промышленной частоты	7. Испытание фактической вторичной нагрузки
8. Автоматический расчет значения колена кривой возбуждения	8. Испытание сопротивления
9. Испытание фактической вторичной нагрузки
10. Испытание сопротивления

Таблица технических параметров

Основные технические параметры
Рабочее электропитание:	AC220V±20V, 50~60Hz
Форма выходного сигнала электропитания оборудования:	Синусоидальная волна
Выходное напряжение возбуждения одного устройства:	0~2500V
Выходной ток возбуждения:	0~20 A
Выходной ток одного устройства при испытании коэффициента трансформации	0~1000A
Диапазон измерения коэффициента ТТ	5~25000A/5A(5000A/1A)
PДиапазон измерения коэффициента ТН	1~500 кВ
Диапазон нагрузки	5~1000ВА
Диапазон измерения сопротивления	0.1~300Ω
Погрешность:	≤0.5%(0.2%Показания+0.3%Диапазон)
Рабочая температура:	-10ºC~+40ºC
Относительная влажность:	<90RH%
Высота над уровнем моря	≤1000m
Габаритные размеры (Длина×Ширина×Высота):	400 200 260(мм)
Вес:	≤23 кг
