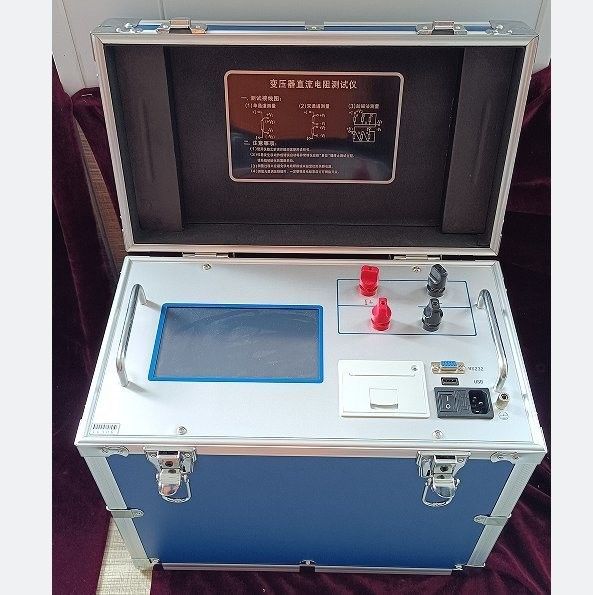

XHZ1020 — Цифровой тестер постоянного сопротивления обмоток трансформатора на 20 А
6 диапазонов тока (20 мА–20 А) • 7-дюймовый сенсорный экран • Управление через приложение Bluetooth • Хранение 1000 групп данных
XHZ1020 — это высокоскоростной цифровой тестер постоянного сопротивления с микроконтроллерным управлением, разработанный специально для измерения сопротивления обмоток трансформатора. Тестирование постоянного сопротивления обмоток трансформатора является обязательным пунктом при инспекции полуфабрикатов, приемочных испытаниях на заводе, монтаже, капитальном ремонте, проверке переключателя ответвлений, приемо-сдаточных испытаниях и профилактическом обслуживании в энергетическом секторе. Прибор проверяет качество сварки соединений обмоток, межвитковые замыкания, состояние и точность положения контактов переключателя ответвлений, целостность выводных проводов и обрыв жил в параллельных проводниках. Благодаря передовой технологии источника питания, компактным размерам, легкому весу и отличной повторяемости, XHZ1020 обеспечивает быстрое и точное измерение постоянного сопротивления трансформаторов любой мощности.
Ключевые особенности
- Высокоскоростное управление микроконтроллером: Полностью автоматизированная работа с высокоскоростным микроконтроллером обеспечивает быстрое завершение измерений и интуитивно понятное управление одним касанием через 7-дюймовый сенсорный экран.
- Передовая технология источника питания: Несколько диапазонов тока (20 мА, 1 А, 2,5 А, 5 А, 10 А, 20 А) с широким охватом измерений, подходящие для тестирования постоянного сопротивления малых, средних и крупных силовых трансформаторов.
- Комплексная система защиты: Надежная защита от ЭДС обратной индукции предохраняет прибор от индуктивных выбросов. Автоматическая схема разряда со звуковым сигналом и четкой индикацией разряда минимизирует ошибки оператора.
- Интеллектуальное управление питанием: Прибор непрерывно работает с минимальным энергопотреблением, эффективно снижая тепловыделение и продлевая срок службы компонентов, сохраняя при этом производительность измерений.
- 7-дюймовый цветной сенсорный ЖК-дисплей высокой яркости: Четко виден даже под прямыми солнечными лучами. Полностью сенсорное управление с переключением языков (китайский/английский) и выбором цветовых тем по предпочтениям пользователя.
- Многоинтерфейсный вывод данных: Bluetooth-связь, последовательный порт RS232 и USB-интерфейс для подключения к ПК и хранения данных на USB-накопителе. Встроенный панельный микропринтер с возможностью печати китайскими иероглифами.
- Управление через мобильное приложение: Совместимость со смартфонами и планшетами на базе Android через публичный аккаунт WeChat. Загрузите специальное приложение для полного удаленного управления прибором, хранения и загрузки тестовых данных, а также удобного просмотра данных.
- Хранение 1000 групп данных: Встроенные часы с вечным календарем и памятью при отключении питания сохраняют до 1000 групп тестовых данных, доступных в любое время для исторического анализа, сравнения и генерации отчетов.
Технические характеристики
| Параметр |
Спецификация |
| Диапазоны выходного тока |
<20 мА, 1 А, 2,5 А, 5 А, 10 А, 20 А |
| Фазы измерения |
AB, BC, CA, AN, BN, CN, ab, bc, ca, an, bn, cn |
| Дисплей |
7-дюймовый цветной сенсорный ЖК-дисплей высокой яркости, двуязычный (китайский/английский), с несколькими темами |
| Хранение данных |
1000 групп с часами вечного календаря и сохранением при отключении питания |
| Интерфейсы связи |
Bluetooth, RS232, USB (экспорт данных на U-диск + связь с ПК) |
| Принтер |
Встроенный панельный микропринтер, печать китайскими иероглифами |
| Мобильное приложение |
Управление смартфоном/планшетом на Android через публичный аккаунт WeChat и специальное приложение |
| Функции защиты |
Защита от ЭДС обратной индукции, автоматический разряд со звуковым сигналом, индикатор разряда |
| Температурная коррекция |
Ввод температуры обмотки с автоматической коррекцией до 75°C |
| Источник питания |
Переменный ток 220 В ±10%, 50 Гц |
| Рабочая температура |
0°C до 45°C |
| Рабочая влажность |
<75% относительной влажности |
Методы измерения
Однофазное измерение (стандартный метод)
Прямое подключение • Четырехпроводной метод Кельвина • Полный выбор фаз
Стандартное четырехпроводное (Кельвина) измерение с использованием отдельных токовых (I+, I-) и вольтовых (V+, V-) проводов для устранения погрешности сопротивления проводов. Выберите любую комбинацию фаз из меню сенсорного экрана: AB, BC, CA для трехфазных обмоток типа «звезда»; AN, BN, CN для высоковольтных обмоток, соединенных звездой; ab, bc, ca, an, bn, cn для низковольтных обмоток. Введите температуру обмотки и выберите соответствующий диапазон тока в зависимости от ожидаемого значения сопротивления для оптимальной скорости измерения.
Метод вспомогательного возбуждения (для трансформаторов YNd11)
Помощь магнитной цепи • Более быстрое измерение • Трансформаторы большой емкости
Для трансформаторов большой емкости, где максимальный доступный тестовый ток может быть недостаточным для быстрого измерения низковольтной обмотки, или когда требуется более быстрое измерение, может использоваться метод вспомогательного возбуждения (помощь магнитной цепи). Эта специализированная конфигурация проводки, применимая к трансформаторам, соединенным YNd11, применяет помощь магнитного поля для ускорения намагничивания сердечника, значительно сокращая время установления низковольтных значений постоянного сопротивления обмотки Rac, Rba и Rbc.
Рабочий процесс тестирования
- Подготовка к безопасности и подключениеУбедитесь, что трансформатор полностью обесточен и изолирован. Подключите клемму заземления прибора к надежной точке заземления. Подключите токовые провода I+/I- и вольтовые провода V+/V- к тестируемой обмотке, используя четырехпроводной метод.
- Настройка параметров тестированияВключите прибор (переменный ток 220 В). На 7-дюймовом сенсорном экране введите наименование модели тестируемого изделия, температуру обмотки, эталонную температуру (обычно 75°C), положение переключателя ответвлений, комбинацию тестируемых фаз и материал обмотки (медь/алюминий).
- Выбор диапазона тока и начало измеренияВыберите соответствующую настройку тока (от <20 мА до 20 А) в зависимости от ожидаемого сопротивления обмотки. Нажмите «Измерение постоянного сопротивления», чтобы начать — на дисплее отобразится «Зарядка, пожалуйста, подождите», а результат теста появится через несколько секунд.Управление данными и экспорт
- После измерения нажмите «Печать данных» для получения мгновенной распечатки, «USB-хранилище» для сохранения на флэш-накопитель или используйте Bluetooth/RS232/USB для передачи данных на ПК. Просматривайте исторические данные в меню управления данными с возможностью хранения 1000 групп.Безопасный разряд и отключение
- После тестирования индуктивных обмоток дождитесь завершения автоматической последовательности разряда (индицируется индикатором состояния разряда). Звуковой сигнал прекратится после завершения разряда. Никогда не отключайте тестовые провода до тех пор, пока индикация разряда не подтвердит безопасность.Применение
Производство и заводские испытания трансформаторов:
Тестирование постоянного сопротивления трансформаторов является обязательным пунктом профилактических испытаний, предписанных нормами энергетического сектора. Оно проверяет качество сварки соединений обмоток, обнаруживает межвитковые замыкания, подтверждает состояние контактов и точность положения переключателя ответвлений, выявляет обрывы выводных проводов и обрывы жил в параллельно намотанных проводниках. Любой из этих дефектов может привести к локальному перегреву, ускоренному старению изоляции и, в конечном итоге, к отказу трансформатора, если он не будет обнаружен. Регулярное тестирование постоянного сопротивления обеспечивает раннее предупреждение о развивающихся проблемах до того, как они приведут к дорогостоящим простоям.Ввод в эксплуатацию и приемо-сдаточные испытания трансформаторов: Проверка сопротивления обмоток на месте после установки, транспортировки и перед подачей напряжения в рамках стандартных протоколов приемо-сдаточных испытаний.
Тестирование постоянного сопротивления трансформаторов является обязательным пунктом профилактических испытаний, предписанных нормами энергетического сектора. Оно проверяет качество сварки соединений обмоток, обнаруживает межвитковые замыкания, подтверждает состояние контактов и точность положения переключателя ответвлений, выявляет обрывы выводных проводов и обрывы жил в параллельно намотанных проводниках. Любой из этих дефектов может привести к локальному перегреву, ускоренному старению изоляции и, в конечном итоге, к отказу трансформатора, если он не будет обнаружен. Регулярное тестирование постоянного сопротивления обеспечивает раннее предупреждение о развивающихся проблемах до того, как они приведут к дорогостоящим простоям. Регулярное тестирование для выявления деградации обмоток, межвитковых замыканий, деградации контактов переключателя ответвлений и проблем с подключением выводов до того, как они приведут к отказу трансформатора.Диагностика после капитального ремонта и после аварий:
Тестирование постоянного сопротивления трансформаторов является обязательным пунктом профилактических испытаний, предписанных нормами энергетического сектора. Оно проверяет качество сварки соединений обмоток, обнаруживает межвитковые замыкания, подтверждает состояние контактов и точность положения переключателя ответвлений, выявляет обрывы выводных проводов и обрывы жил в параллельно намотанных проводниках. Любой из этих дефектов может привести к локальному перегреву, ускоренному старению изоляции и, в конечном итоге, к отказу трансформатора, если он не будет обнаружен. Регулярное тестирование постоянного сопротивления обеспечивает раннее предупреждение о развивающихся проблемах до того, как они приведут к дорогостоящим простоям.Часто задаваемые вопросыВ1: Почему тестирование постоянного сопротивления критически важно для обслуживания трансформаторов?
Тестирование постоянного сопротивления трансформаторов является обязательным пунктом профилактических испытаний, предписанных нормами энергетического сектора. Оно проверяет качество сварки соединений обмоток, обнаруживает межвитковые замыкания, подтверждает состояние контактов и точность положения переключателя ответвлений, выявляет обрывы выводных проводов и обрывы жил в параллельно намотанных проводниках. Любой из этих дефектов может привести к локальному перегреву, ускоренному старению изоляции и, в конечном итоге, к отказу трансформатора, если он не будет обнаружен. Регулярное тестирование постоянного сопротивления обеспечивает раннее предупреждение о развивающихся проблемах до того, как они приведут к дорогостоящим простоям.В2: Какой диапазон тока следует выбрать для моего трансформатора?XHZ1020 предлагает шесть выбираемых диапазонов тока от <20 мА до 20 А. Соответствующий ток зависит от значения сопротивления обмотки и размера трансформатора. Более высокие настройки тока обеспечивают более быстрое намагничивание сердечника и более быстрое измерение для низкоомных, мощных обмоток. Диапазон <20 мА подходит для высокоомных обмоток или небольших измерительных трансформаторов. Если выбранный ток превышает возможности диапазона, прибор остается в состоянии «зарядка» без завершения измерения — просто нажмите сброс и выберите более низкий диапазон тока.
В3: Почему я должен ждать индикатора разряда перед отключением тестовых проводов?
Трансформаторы являются высокоиндуктивными устройствами. Во время измерения постоянного сопротивления обмотка накапливает значительную магнитную энергию. Если тестовые провода отключить до безопасного рассеивания накопленной энергии, коллапсирующее магнитное поле генерирует высоковольтный индуктивный выброс, который может вызвать серьезное поражение электрическим током персонала и повредить прибор. XHZ1020 оснащен встроенной автоматической схемой разряда, которая безопасно рассеивает накопленную энергию после измерения или сброса. Звуковой сигнал разряда и визуальный индикатор подтверждают завершение разряда. Всегда ждите, пока индикация не прекратится, прежде чем отсоединять соединения.
В4: Могу ли я удаленно управлять XHZ1020 с моего мобильного телефона?
Да. XHZ1020 поддерживает удаленное управление через смартфоны и планшеты на базе Android. Загрузите специальное приложение через публичный аккаунт WeChat. После поиска прибора загрузите и установите приложение. Приложение подключается к прибору через Bluetooth, обеспечивая полное удаленное управление всеми функциями измерения, отображение данных в реальном времени, хранение и загрузку тестовых данных, а также удобный просмотр исторических данных — идеально подходит для полевых испытаний, где прямой доступ к прибору может быть ограничен.
В5: Какие меры предосторожности следует соблюдать и что входит в комплект поставки прибора?Ключевые требования безопасности: убедитесь, что трансформатор обесточен перед подключением; убедитесь, что корпус прибора заземлен; не переключайте ответвления во время измерения; если питание потеряно во время тестирования, подождите 30 секунд перед отключением; не замыкайте другие обмотки; проверьте напряжение питания (переменный ток 220 В ±10% 50 Гц). Каждый XHZ1020 поставляется в полном комплекте с тестовыми проводами, кабелем питания, заземляющим кабелем, бумагой для принтера и руководством пользователя. Стандартная доставка осуществляется в течение 5–8 рабочих дней с 1-летней гарантией и пожизненной технической поддержкой. Минимальный заказ — 1 единица с условиями оплаты T/T.
