Изолированный газовый хроматограф трансформаторного масла Тестер трансформаторного масла| XHSP1700

Name: Изолированный газовый хроматограф трансформаторного масла Тестер трансформаторного масла| XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	КИТАЙ
Фирменное наименование:	XZH Test
Сертификация:	CE/ISO
Номер модели:	XHSP1700

Подробная информация

Место происхождения:

КИТАЙ

Фирменное наименование:

XZH Test

Сертификация:

CE/ISO

Номер модели:

XHSP1700

Модель №.:

XHSP1700

Индивидуальные:

Индивидуальные

Цвет:

Черный

Транспортный пакет:

Деревянная коробка, наполненная пеной внутри

Торговая марка:

XHSP1700

Источник:

Китай XI'an

Поставка способности:

1000peeces/год

Кастомизация:

Доступный

Послепродажное обслуживание:

Гарантийный сертификат

Гарантия:

12 месяцев

Выделить:

High Light

Выделить:

DGA с тремя детекторами FID и TCD

6-канальный контроль температуры 0

1 C

Trading Information

Количество мин заказа:

1UNIT

Цена:

Подлежит обсуждению

Упаковывая детали:

Деревянная коробка

Время доставки:

5-8 дней

Условия оплаты:

T/T.

Поставка способности:

2000 UNIT/Год

Характер продукции

Целевое приложение: Разработан для лабораторий анализа растворенных газов (DGA) энергетических компаний, центров оценки состояния трансформаторов и производителей маслонаполненного электрооборудования (трансформаторные заводы, заводы по производству втулок, заводы по производству высоковольтной керамики), которым требуется высокоточный хроматографический анализ растворенных в масле газов, указывающих на неисправности. В отличие от портативных полевых анализаторов, XHSP1700 обеспечивает одновременное трехдетекторное обнаружение лабораторного класса с сетевым управлением несколькими приборами (253 единицы) для диагностики состояния трансформаторов в масштабах парка оборудования.

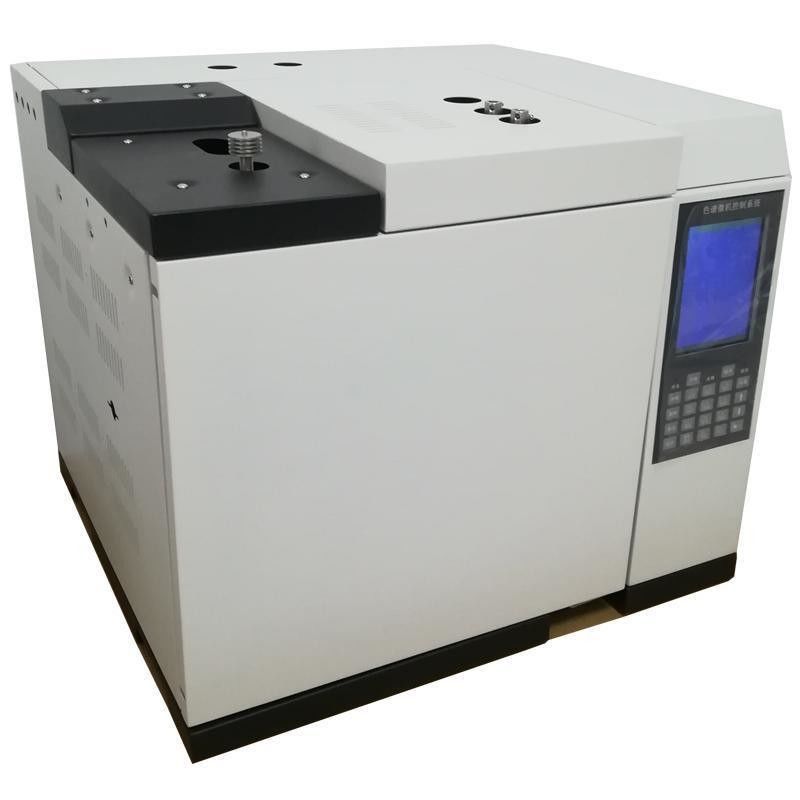

Газовый хроматограф для анализа масла XHSP1700

Газовый хроматограф для анализа масла XHSP1700 использует трехдетекторный процесс с одной инжекцией, двумя параллельными колонками и одной конфигурацией разделения. По чувствительности обнаружения, разрешению хроматографических пиков и точности количественного определения он превосходит национальные и отраслевые стандартные требования. Подключенный к сетевой выделенной хроматографической рабочей станции, он обслуживает производителей маслонаполненного электрооборудования и энергетические компании, обеспечивая наилучшую производительность, наиболее удобную эксплуатацию и наиболее чувствительное обнаружение для анализа растворенных газов в трансформаторах (DGA).

Анализ растворенных газов является наиболее важным диагностическим инструментом для оценки состояния трансформатора. Идентифицируя и количественно определяя растворенные газы неисправностей — водород (H2), ацетилен (C2H2), этилен (C2H4), этан (C2H6), метан (CH4), угарный газ (CO) и углекислый газ (CO2) — XHSP1700 позволяет точно классифицировать термические неисправности, частичные разряды и условия искрения в соответствии со стандартами интерпретации IEC 60599 и IEEE C57.104.

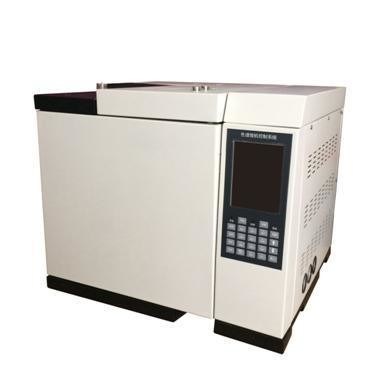

XHSP1700

Ключевые особенности

Одновременное трехдетекторное обнаружение: Поддерживает FID (пламенно-ионизационный детектор), TCD (детектор теплопроводности) и до трех детекторов, установленных одновременно — обеспечивая полное профилирование растворенных газов за один прогон с одной инжекцией.

Сетевое удаленное управление: Адаптивный Ethernet 10/100M со встроенным IP-стеком обеспечивает передачу данных на большие расстояния через корпоративную локальную сеть и Интернет. Поддерживает до 253 хроматографов на одной сетевой рабочей станции с мониторингом в реальном времени, обратным управлением и централизованным управлением данными.

6-канальное прецизионное управление температурой: Шесть полностью независимых зон контроля температуры от 8°C выше окружающей среды до 450°C с точностью 0,1°C и программируемым нагревом в 16 шагов — обеспечивая термическую стабильность, необходимую для воспроизводимых времен удерживания при DGA.

24-битная обработка АЦП сигналов: Малошумящее, высокоразрешающее 24-битное аналого-цифровое преобразование с функциями хранения и вычитания базовой линии — обеспечивая надежную интеграцию пиков даже для следовых концентраций газов.

Многопроцессорная параллельная архитектура: Выделенные процессоры для управления температурой, сбора данных и связи обеспечивают стабильную работу при сложных многодетекторных конфигурациях — с автоматической диагностикой неисправностей и защитой данных при сбоях питания.

Двуязычная операционная система (китайский/английский): 5,7-дюймовый цветной ЖК-дисплей с возможностью управления с клавиатуры и компьютера, поддерживающий свободное переключение языков и автоматическое определение детекторов для упрощения рабочего процесса оператора.

Модульная конструкция: Модульная структура обеспечивает легкую замену детекторов и будущие модернизации — защищая инвестиции лаборатории и удовлетворяя развивающиеся аналитические потребности.

Технические характеристики

Контроль температуры	6 каналов, от 8°C до 450°C выше окружающей среды, с шагом 1°C, точность 0,1°C
Программируемый нагрев	16 шагов, скорость подъема 0,1~39°C/мин (нормальная) / 0,1~80°C/мин (высокоскоростная)
Детекторы	FID, TCD; до 3 одновременно
Типы инжекторов	Насадочная колонка, капиллярная, газовый шестипортовый клапан, автоматический парофазный (опционально)
Управление газом	Механический клапан / электронное управление потоком и давлением (опционально)
Связь	Ethernet IEEE802.3, удаленная диагностика и обновление программы
Сетевая емкость	253 хроматографа на рабочую станцию
Дисплей	5,7-дюймовый цветной ЖК-дисплей
Внешние события	4 канала; вспомогательный выход управления 4 канала

Часто задаваемые вопросы

В1: Почему анализ растворенных газов необходим для оценки состояния трансформатора?

Анализ растворенных газов (DGA) широко признан наиболее эффективным неинтрузивным диагностическим методом для обнаружения начальных неисправностей в маслонаполненных трансформаторах. Различные типы неисправностей генерируют характерные газовые картины: частичный разряд в основном производит водород (H2); термические неисправности (перегрев) производят этилен (C2H4) и метан (CH4); искрение производит ацетилен (C2H2). Трехдетекторная конфигурация XHSP1700 с FID и TCD одновременно количественно определяет все ключевые газы неисправностей за одну инжекцию, позволяя точно идентифицировать тип неисправности в соответствии с методами интерпретации IEC 60599 и IEEE C57.104 — часто за несколько месяцев до того, как неисправность будет обнаружена только с помощью электрических испытаний.

В2: Каковы преимущества сетевой архитектуры рабочей станции для многосайтовых лабораторий?

Сетевая архитектура XHSP1700 на базе Ethernet поддерживает до 253 хроматографов на одной рабочей станции, обеспечивая: (1) Централизованное управление данными — все результаты DGA архивируются в одной базе данных для отслеживания состояния трансформаторов по всему парку оборудования; (2) Удаленный мониторинг — руководители подразделений и старшее руководство могут наблюдать за работой приборов и результатами анализа в реальном времени из любого места; (3) Удаленная диагностика — инженеры производителя могут подключаться через Интернет (с разрешения пользователя) для диагностики проблем и обновления прошивки; (4) Экономическая эффективность — одна ПК-основанная рабочая станция управляет несколькими приборами, минимизируя инвестиции в ИТ на один прибор. Трехуровневая схема подключения (местный, руководитель подразделения, старший руководитель) поддерживает организационную иерархию провинциальных и региональных энергетических компаний.

В3: Почему 6-канальное управление температурой критически важно для воспроизводимого DGA?

Хроматографическое разделение растворенных газов зависит от точных, воспроизводимых температурных профилей колонки. Каждый из шести независимых каналов контроля температуры может быть запрограммирован до 16 ступенями нагрева от 8°C выше окружающей среды до 450°C с точностью 0,1°C. Эта многозонная, многоступенчатая возможность позволяет: (1) Оптимизировать разделение совместно элюирующихся пар газов (например, этилена/этана) с помощью тщательно контролируемых температурных рамп; (2) Быстрое охлаждение колонки с помощью автоматической системы задней двери для сокращения времени цикла между инжекциями; (3) Одновременную работу нескольких колонок и детекторов при различных оптимальных температурах — что критически важно при использовании как насадочных, так и капиллярных колонок в одной и той же трехдетекторной параллельной конфигурации. Точность 0,1°C обеспечивает воспроизводимость времени удерживания в пределах 0,5% RSD при сотнях последовательных инжекций.

В4: Какие методы ввода образцов поддерживаются?

XHSP1700 поддерживает четыре типа инжекторов: (1) Инжекция в насадочную колонку — стандартный метод для рутинного DGA с использованием экстракции газов из паровой фазы из масляных образцов; (2) Капиллярная инжекция — для высокоразрешающего разделения при анализе сложных масляных матриц или исследовательских приложений; (3) Газовая инжекция с шестипортовым клапаном — автоматический отбор проб газа с отличной повторяемостью для лабораторий DGA с высокой пропускной способностью; (4) Автоматическая инжекция паровой фазы (опционально) — полностью автоматизированная экстракция масла в газ и инжекция, минимизирующая работу оператора и повышающая воспроизводимость. Прибор также оснащен программой автоматического запуска по времени для автономного онлайн-анализа газов при использовании с компонентами автоматического отбора проб.

В5: Как 24-битный АЦП и управление базовой линией обеспечивают обнаружение следовых количеств газов?

Начальные неисправности трансформатора производят растворенные газы в очень низких концентрациях — часто в диапазоне единиц ppm для водорода и ацетилена. 24-битный аналого-цифровой преобразователь XHSP1700 обеспечивает 16,7 миллиона дискретных уровней сигнала по сравнению с 65 536 уровнями в традиционной 16-битной системе — улучшение разрешения в 256 раз. В сочетании с функциями хранения и вычитания базовой линии это обеспечивает надежную интеграцию пиков даже тогда, когда пик аналита лишь незначительно превышает уровень шума базовой линии. Прибор сохраняет несколько профилей базовой линии для различных конфигураций колонок/детекторов, автоматически применяя соответствующее вычитание к каждому анализу. Эта возможность снижения шума особенно ценна для обнаружения следового ацетилена (основного индикатора искрения) при концентрациях ниже 1 ppm.
