Анализатор частотной реакции трехфазного обмотки для одновременного измерения

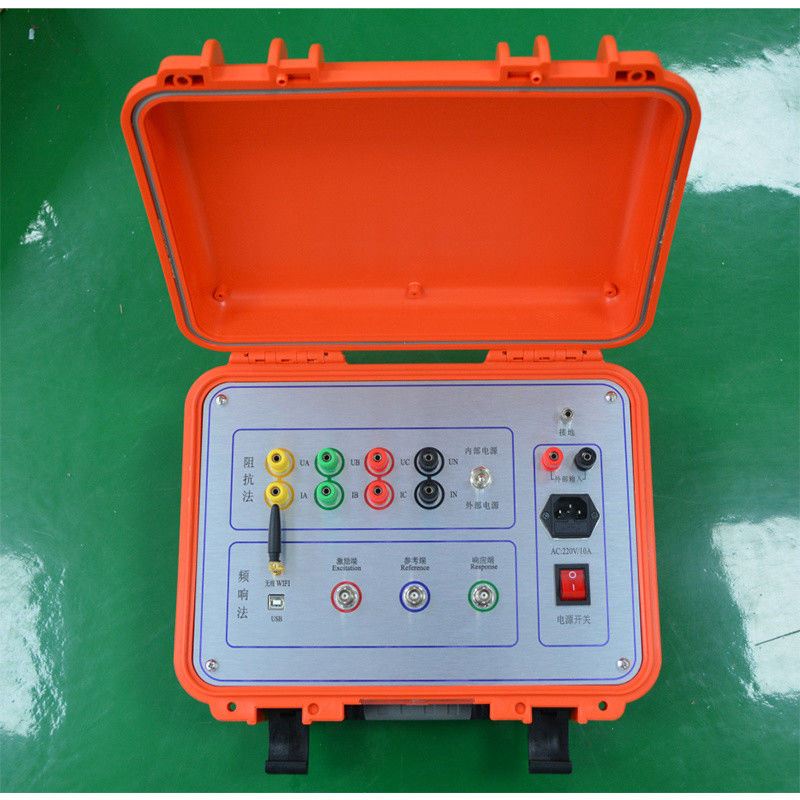

XHBX1501S Тестер деформации обмоток трансформатора
Комплект для испытаний SFRA трансформатора (Трехфазное одновременное измерение)

Описание продукта

Тестер деформации обмоток трансформатора на основе может выполнять точную диагностику внутренних неисправностей трансформатора на основе измерения характеристических параметров внутренних обмоток трансформатора, используя метод частотного анализа (FRA), разработанный и усовершенствованный развитыми странами.
Он применяется для обнаружения неисправностей внутренней структуры силовых трансформаторов 63 кВ-500 кВ.

Основные характеристики

1. Испытание может проводиться без подъема крышки и разборки трансформатора.

2. Применяется наиболее популярный метод развертки для измерения.

3. Этот прибор может измерять трансформаторы напряжением выше 6 кВ.

4. Он использует раздельную структуру, тестовый хост и главный компьютер были подключены через USB или сетевое соединение, его можно свободно использовать при подключении.

5. Полевая проводка проста, удобна в использовании.

6. Диапазон измерения: -100 дБ ~ 20 дБ.

7. Программное обеспечение анализа мощное, а аппаратные и программные показатели соответствуют национальному стандарту DL/T911-2004.

8. Измерение развертки с использованием линейного или логарифмического распределения.

9. Канал отклика имеет несколько диапазонов и автоматически регулирует диапазон в процессе измерения.

Основные технические параметры

★ Режим сканирования:

1. Линейное сканирование распределения
   Диапазон измерения сканирования: (10 Гц) - (10 МГц) 40000 точек сканирования, разрешение 0,25 кГц, 0,5 кГц и 1 кГц
2. Измерение распределения частоты сканирования по сегментам

★ Другие технические параметры:

1. Диапазон измерения амплитуды (-120 дБ) до (+20 дБ)
2. Точность измерения амплитуды: 0,1 дБ
3. Точность частоты сканирования: 0,01%
4. Входное сопротивление сигнала: 1 МОм
5. Выходное сопротивление сигнала: 50 Ом
6. Амплитуда выходного сигнала: ± 20 В
7. Процент повторения испытаний: 99,9%
8. Размеры измерительных приборов (ДхШхВ) 300X340X120 (мм)
9. Размер алюминиевого корпуса прибора (ДхШхВ) 310X400X330 (мм)
10. Общий вес: 13 кг
11. Рабочая температура: от -10ºC до +40ºC
12. Температура хранения: от -20ºC до +70ºC
13. Относительная влажность:<90%, без конденсации
