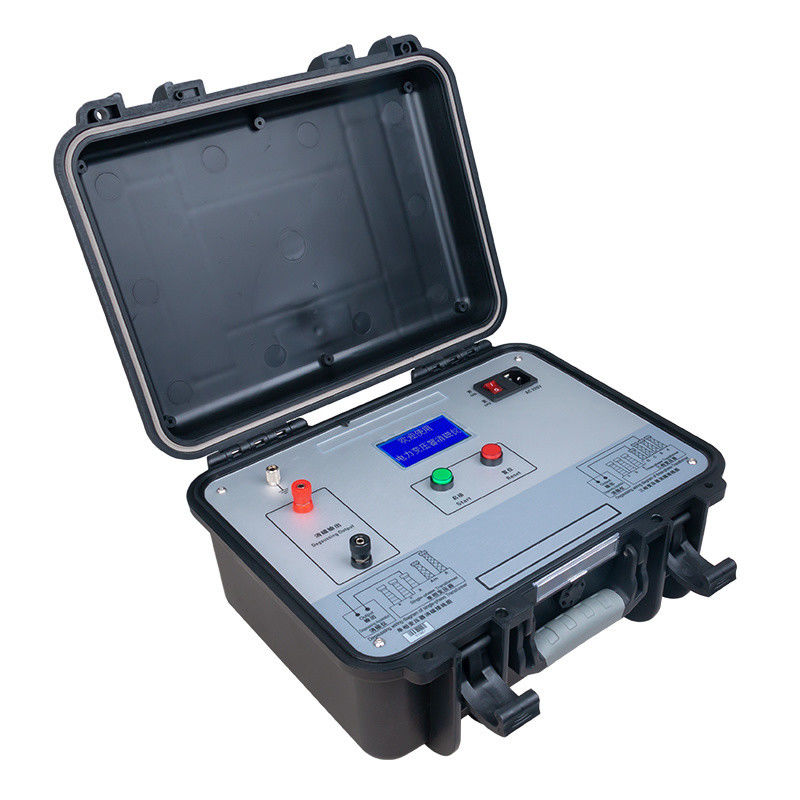

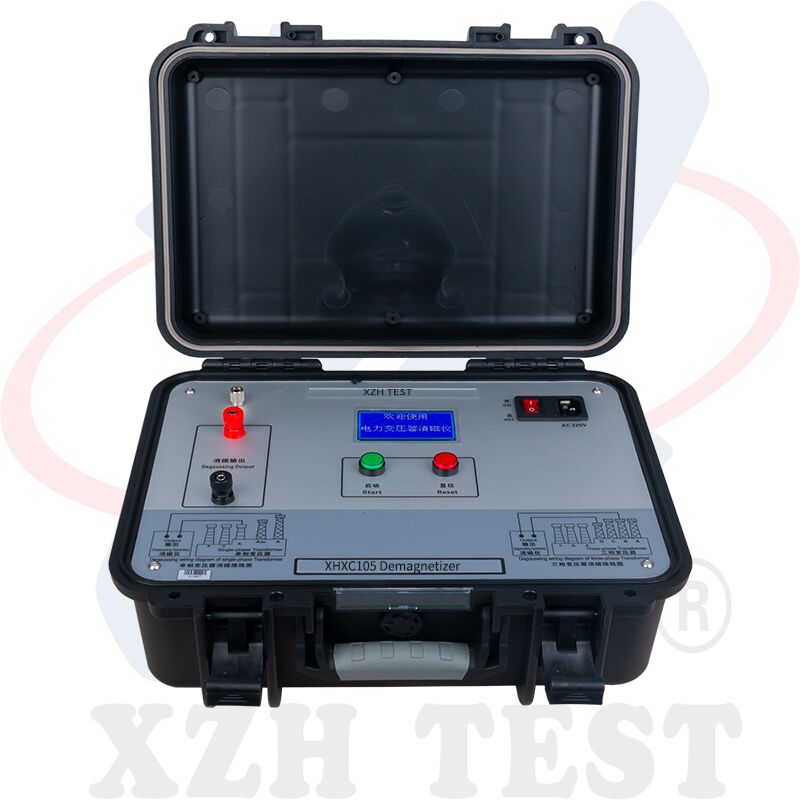

Трансформаторный демагнитизационный тестер с технологией уменьшения частоты постоянного тока для энергосистем 35 кВ-330 кВ

В1: Почему необходимо размагничивание трансформатора перед вводом в эксплуатацию?

После испытания сопротивления постоянному току или измерения коэффициента напряжения в сердечнике трансформатора остается остаточный магнетизм из-за ферромагнитного гистерезиса. Когда трансформатор находится под напряжением, этот остаточный поток может вызвать полупериодное насыщение сердечника, генерируя пусковые токи с высоким содержанием гармоник, которые могут отключить защитные реле, повредить автоматические выключатели, снизить точность измерения трансформаторов тока и даже вызвать пусковые события, вызывающие каскадные отключения электроэнергии на взаимосвязанных подстанциях. Полное размагничивание обеспечивает безопасное и надежное включение трансформатора.

Вопрос 2: Как XHXC105 достигает размагничивания менее чем за 4 минуты, когда традиционные методы занимают 30 минут?

В XHXC105 используется запатентованная технология ослабления частоты постоянного тока, которая постепенно уменьшает амплитуду приложенного постоянного тока, периодически меняя полярность тока. Этот подход двойного действия одновременно уменьшает петлю магнитного гистерезиса и обеспечивает взаимное подавление магнитных полюсов, обеспечивая более глубокое размагничивание, чем традиционные методы однонаправленного затухания, используемые в старых приборах.

В3: Может ли XHXC105 работать с трехфазными трансформаторами и каков метод подключения?

Да. Для трехфазных трансформаторов XHXC105 требует подключения только к фазе B для достижения полного размагничивания всех трех фаз. Для однофазных трансформаторов подключайтесь к клеммам A и X. Выход размагничивания не зависит от полярности — положительные и отрицательные соединения взаимозаменяемы. Если конкретная фаза с более высоким остаточным магнетизмом неизвестна, вы можете выполнить два-три прохода по различным комбинациям фаз (AB, BC, CA).

Вопрос 4. В чем разница между автоматическим и ручным режимами?

В автоматическом режиме прибор выполняет начальную фазу измерения (десятки секунд), затем автоматически последовательно проходит все четыре уровня тока — 5 А, 1 А, 200 мА и 5 мА — до тех пор, пока процесс размагничивания не достигнет 100 %, после чего он автоматически разряжается. Это обеспечивает максимальную эффективность (≥90% за цикл) и рекомендуется для большинства применений. В ручном режиме оператор выбирает один уровень тока для целевого размагничивания, которое выполняется примерно за 3 минуты за цикл с эффективностью ≥80 %, что полезно для конкретных сценариев, где предпочтительным является определенный уровень тока.

В5: Какие меры предосторожности следует соблюдать при эксплуатации XHXC105?

Основные правила техники безопасности включают в себя: (1) Перед началом работы прочтите полное руководство пользователя и соблюдайте все процедуры подключения. (2) Никогда не подключайте и не отсоединяйте измерительные провода, когда прибор включен. (3) Перед включением питания убедитесь, что клемма заземления надежно подключена к надежному заземлению. (4) Не снимайте испытательные зажимы во время процесса размагничивания. (5) В случае возникновения каких-либо отклонений немедленно нажмите красную кнопку сброса или выключите главный выключатель питания. (6) Прибор содержит высокоточные электронные компоненты — избегайте сильных ударов, а внутреннее обслуживание должен выполнять только квалифицированный персонал. (7) При питании от генератора убедитесь, что выходной сигнал представляет собой чистую синусоидальную волну частотой 50 Гц и надлежащее заземление.
