Автоматический трехфазный трансформатор вращается соотношение тестер для устранения неполадок трансформатора

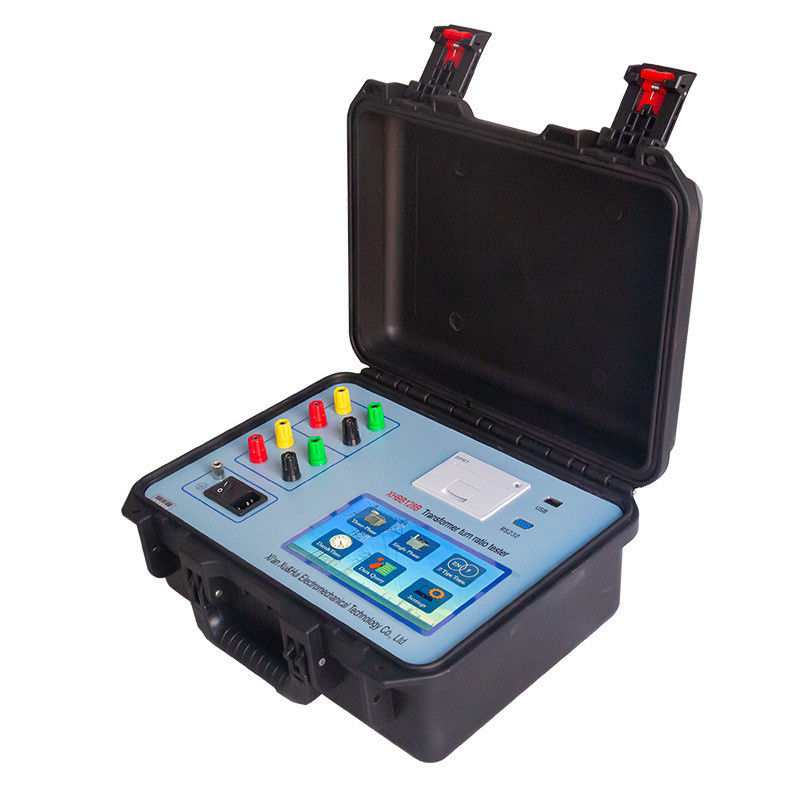

XHBB128B Измеритель коэффициента поворотов трансформатора
В процессе производства полуфабрикатов и готовых трансформаторов мощностидо ввода в эксплуатацию вновь установленного трансформатора и в соответствии с правилами превентивных испытаний Министерства электроэнергии, требуется проверить соотношение оборотов или соотношение напряжения рабочего трансформатора, и соотношение оборотов трансформатора можно проверить.наличие короткого замыкания трансформатора между поворотами;Читание традиционного соотношения моста не является интуитивным, и преобразование может осуществляться только фаза за фазой.
Этот тестер соотношения преобразований преодолевает недостатки традиционного тестирования моста соотношения преобразований.Он принимает трехфазный точный инвертор питания, который имеет быстрые испытания и высокую точность.

1Прибор использует трехфазный точный инвертор питания вместо однофазного сетевого питания в качестве измерения напряжения,который устраняет гармоническое влияние напряжения сети во время измерения и делает измерение более точнымКогда рабочим источником энергии является генератор, он не имеет никакого эффекта.
2Примите трехфазное выходное напряжение, улучшите скорость испытания, измерите угол между фазами и автоматически определите группу проводки трансформатора 0-11.
3Он подходит для широкого спектра трансформаторов, особенно для измерения трансформаторов Z-типа, трансформаторов выпрямителей, наземных трансформаторов, трансформаторов электрических печей,трансформаторы с фазовым сдвигом, балансовые трансформаторы и т. д. Наиболее полными являются параметры измерения.
4Принимается самостоятельно сделанный точный трехфазный инвертор питания, который имеет защиту от обратного соединения высокого и низкого напряжения, защиту от короткого замыкания между трансформаторами,Защита от крана не установлена, обеспечивает полную защиту от короткого замыкания и повышает стабильность прибора.
5После ввода номинальных параметров можно автоматически измерить отношение трансформатора, значение ошибки и положение крана меняющего крана, особенно для меняющего крана с асимметричными кранами,точное положение трансформатора переключателя крана также может быть точно измереноИзменитель кнопок, способный измерять 99 точек кнопки.
6. Используя 7-дюймовый цветный сенсорный экран LCD высокой четкости, модульный дисплей, каждый шаг операции имеет китайские указания, нет необходимости в руководствах, просто посмотрите на указания LCD для завершения операции инструмента.
7Прибор имеет как выход печати, U-диск интерфейс, и RS232 интерфейс, который удобен для безбумажного офиса.
8Он принимает многофункциональную инженерную пластиковую коробку, которая устойчива к холоду и температуре, герметична и водонепроницаема, а также является противопадающей и ударной, что удобно для полевых экспериментов.

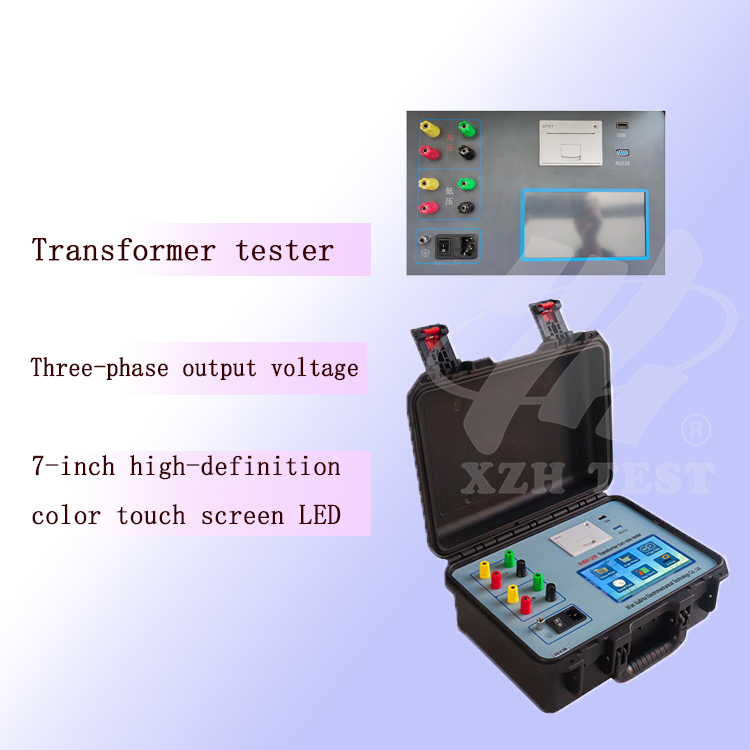

Введение панели


(1) Экран дисплея: 7-дюймовый цветный сенсорный экран LCD высокой четкости, цифровое регулировочное подсветка, меню работы дисплея и результаты испытаний.
(2) Высоковольтный терминал: соедините желтые, зеленые, красные и черные терминалы испытательной линии и соедините три фазы a, B, C и O на высоковольтной стороне испытываемого трансформатора.
(3) Терминал низкого напряжения: желтый, зеленый, красный и черный соединены с тремя фазами a, b, c и o на низко напряженной стороне испытываемого трансформатора.
(4). AC220V: входный порт питания всей машины, подключенный к частотному источнику питания AC220V.
(5). защитный заземляющий пост.
(6) Сообщение: серийная связь
(7). USB: хранилище USB
(8). Принтер: печатать результаты испытаний после измерения.
Интерфейс испытания
После запуска инструмента интерфейс запуска отображается, как показано на рисунке. В интерфейсе запуска есть шесть функций, в том числе шесть функций:[трехфазное измерение], [однофазное измерение], [трансформатор типа Z], [настройка времени], [запрос данных] и [настройка системы].

- - - - - - - - - - - - - - - -

Трехфазный интерфейс измерения

Нажмите [трехфазное измерение], чтобы войти в интерфейс трехфазного измерения. В текстовом поле может появиться вышеуказанная клавиатура ввода, и вы можете ввести специальные значения.Стандартные значения можно изменить, нажав кнопку справа;
Методы установки однофазного измерения, трансформатора Z-типа и трехфазного измерения в основном одинаковы и не будут повторяться;
Интерфейс завершения испытания показан на рисунке ниже

После завершения испытания нажмите
[Назад] клавиша, чтобы вернуться к интерфейсу запуска,
[предыдущий] [следующий] вы можете просматривать и распечатывать исторические данные;
[U disk] для хранения текущих данных на USB-флеш-диске;
Вы можете распечатать данные теста.
