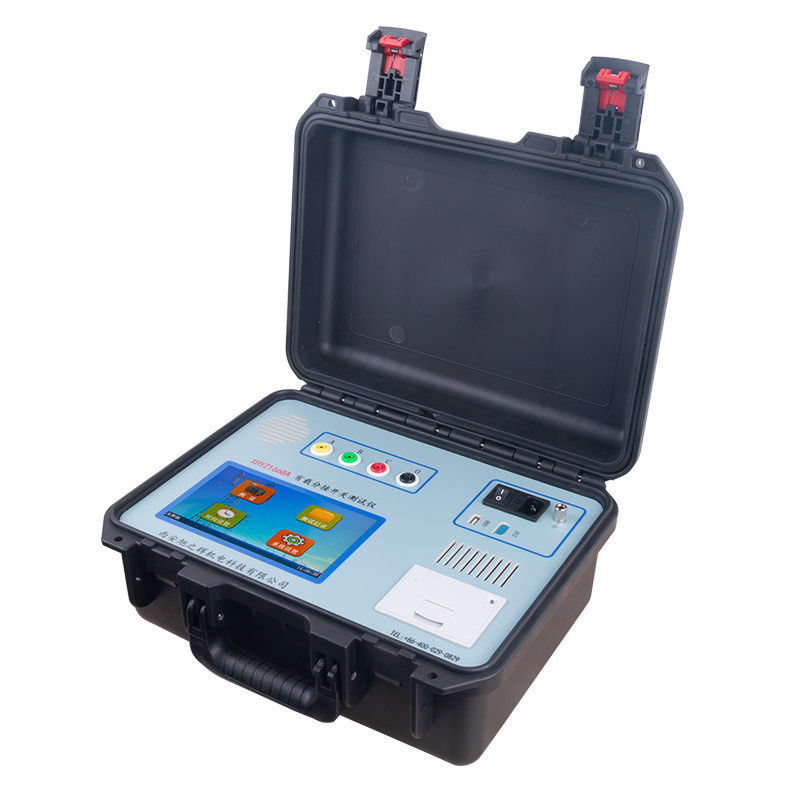

Тестер переключателей под нагрузкой XHYZ1688
Тестер переключателей под нагрузкой XHYZ1688 представляет собой специализированный прибор, предназначенный для измерения переходной характеристики, времени перехода, мгновенных значений переходного сопротивления и трехфазной синхронизации переключателей под нагрузкой (ПБН) трансформатора. Переключатель под нагрузкой является единственной подвижной частью, подключенной к цепи трансформатора, поэтому его состояние напрямую влияет на безопасную работу всего трансформатора. Согласно Правилам передачи электрооборудования и проведения профилактических испытаний, необходимо регулярно проверять последовательность действий переключателя под нагрузкой и измерять время переключения. Этот прибор отличается высокой степенью интеллектуальности, полным меню на китайском языке и простым управлением. Его компактные размеры, малый вес и высокая помехоустойчивость значительно снижают трудоемкость работы полевого персонала, что делает его идеальным инструментом для энергогенерирующих и энергоснабжающих предприятий, а также для производителей трансформаторов, обеспечивая безопасность производства и повышая качество продукции.
Применение и целевая аудитория: Разработан для производителей трансформаторов, выполняющих заводские приемочные испытания и контроль качества переключателей под нагрузкой, для бригад профилактических испытаний электростанций и энергосистем, выполняющих требования правил передачи и профилактических испытаний, для мастерских по капитальному ремонту и техническому обслуживанию ПБН, для бригад по вводу в эксплуатацию и приемке новых подстанций, а также для компаний по электромонтажу и вводу в эксплуатацию, которые проверяют характеристики переключателей перед подачей напряжения.
Основные характеристики
| Параметр |
Спецификация |
| Выходной ток |
1.0A, 0.5A, 0.2A |
| Диапазон переходного сопротивления |
0.3 Ом ~ 20 Ом (1.0A), 5 Ом ~ 40 Ом (0.5A), 20 Ом ~ 100 Ом (0.2A) |
| Диапазон времени перехода |
0 ~ 320 мс |
| Напряжение холостого хода |
24 В |
| Точность измерения |
Переходное сопротивление: ±(5% показаний ±0.1 Ом); время перехода: ±(0.1% показаний ±0.2 мс) |
| Частота дискретизации |
20 кГц |
| Хранение данных |
500 групп встроенных, сохраняются при отключении питания |
| Дисплей |
7-дюймовый ЖК-дисплей высокой яркости |
| Рабочая температура |
-10°C до 50°C |
| Рабочая влажность |
≤85% относительной влажности |
| Источник питания |
AC220V±10%, 50±1Hz |
| Размеры |
Основной блок 360мм × 290мм × 170мм; блок кабелей 360мм × 290мм × 170мм |
| Вес |
Основной блок 6.15кг; блок кабелей 4.55кг |
Расширенные функции
Большой выходной ток при малом весе, значительно снижающий нагрузку на персонал на месте
Тестирует трансформаторы с соединениями YN, Y и Δ, с прямым отображением значений сопротивления без преобразования
Поддерживает методы измерения как с обмоткой, так и без обмотки
Отображение формы волны автоматически регулирует амплитуду сопротивления и времени в соответствии с значениями выборки
Полная схема защиты с высокой надежностью

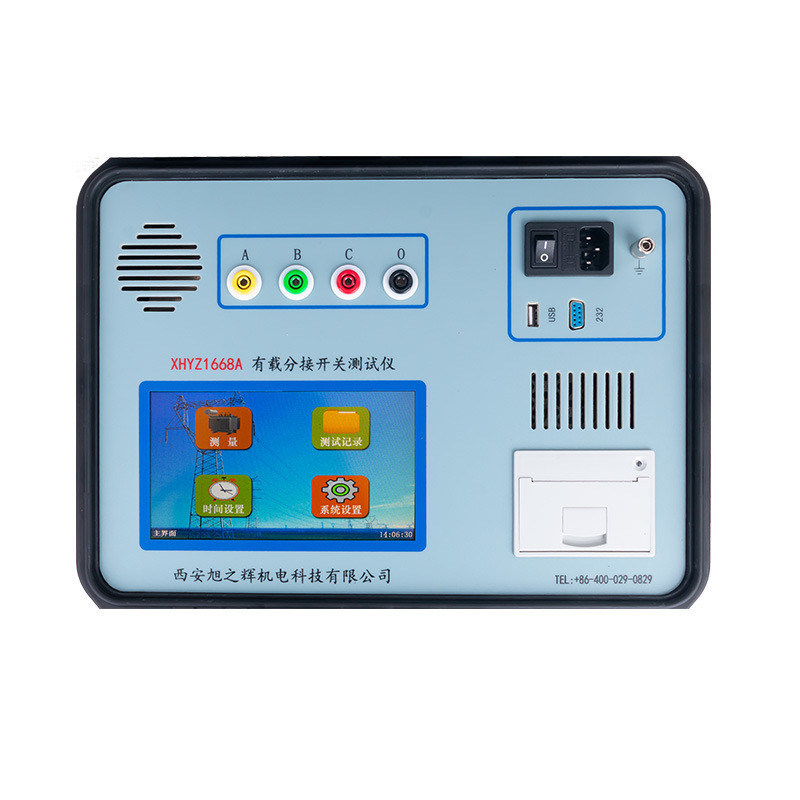

Большой 7-дюймовый ЖК-дисплей для удобной работы на месте
Автоматически сохраняет до 500 групп данных внутри устройства
Встроенный высокоскоростной принтер для мгновенной печати результатов испытаний
Интерфейсы USB и RS232 для передачи данных
Уровень фильтра и подсветка регулируются в настройках системы для оптимальной читаемости в полевых условиях
Этот прибор предоставляет инженерам по тестированию ПБН надежное, комплексное решение для оценки состояния переключателей, помогая производителям, энергосистемам и бригадам по вводу в эксплуатацию выявлять неисправности переходных резисторов, старение пружин и дефекты контактов до того, как они приведут к отказам трансформатора.
FAQ
В1: Для кого предназначен этот тестер переключателей под нагрузкой?
Он предназначен для производителей трансформаторов, выполняющих заводские приемочные испытания и контроль качества переключателей под нагрузкой, для бригад профилактических испытаний электростанций и энергосистем, для мастерских по капитальному ремонту и техническому обслуживанию ПБН, для бригад по вводу в эксплуатацию и приемке новых подстанций, а также для компаний по электромонтажу и вводу в эксплуатацию, которые проверяют характеристики переключателей перед подачей напряжения.
В2: Какие испытания может проводить XHYZ1688?
Он измеряет переходную характеристику, время перехода, мгновенные значения переходного сопротивления и трехфазную синхронизацию переключателей под нагрузкой трансформатора. Он также поддерживает проверку последовательности действий при переключении, удовлетворяя требованиям Правил передачи электрооборудования и проведения профилактических испытаний по проверке последовательности действий и измерению времени переключения.
В3: Может ли он тестировать трансформаторы с различными схемами соединения обмоток?
Да. XHYZ1688 тестирует трансформаторы с соединениями YN, Y и Δ, и значения сопротивления отображаются напрямую без ручного преобразования. Он поддерживает методы измерения как с обмоткой, так и без обмотки. Для трансформаторов с соединением Y без вывода нейтрали, поддерживается двухфазное измерение с преобразованием, а для обмоток с соединением Δ предоставляются специальные указания по подключению.
В4: Каковы диапазоны измерения и точность?
Выходной ток имеет три ступени: 1.0A, 0.5A и 0.2A. Диапазон измерения переходного сопротивления составляет от 0.3 Ом до 100 Ом в зависимости от выбранной ступени тока, с точностью ±(5% показаний ±0.1 Ом). Диапазон измерения времени перехода составляет от 0 до 320 мс с точностью ±(0.1% показаний ±0.2 мс), а частота дискретизации достигает 20 кГц для точного захвата формы волны.
В5: Удобен ли XHYZ1688 для полевого использования?
Да. Прибор имеет 7-дюймовый ЖК-дисплей высокой яркости, полное меню на китайском языке, встроенный высокоскоростной принтер, интерфейсы USB и RS232, и может автоматически сохранять до 500 групп данных. Основной блок весит всего 6.15 кг, а блок кабелей - 4.55 кг, при этом обладает высокой помехоустойчивостью, что облегчает его транспортировку и эксплуатацию на подстанциях, электростанциях и производственных площадках.
