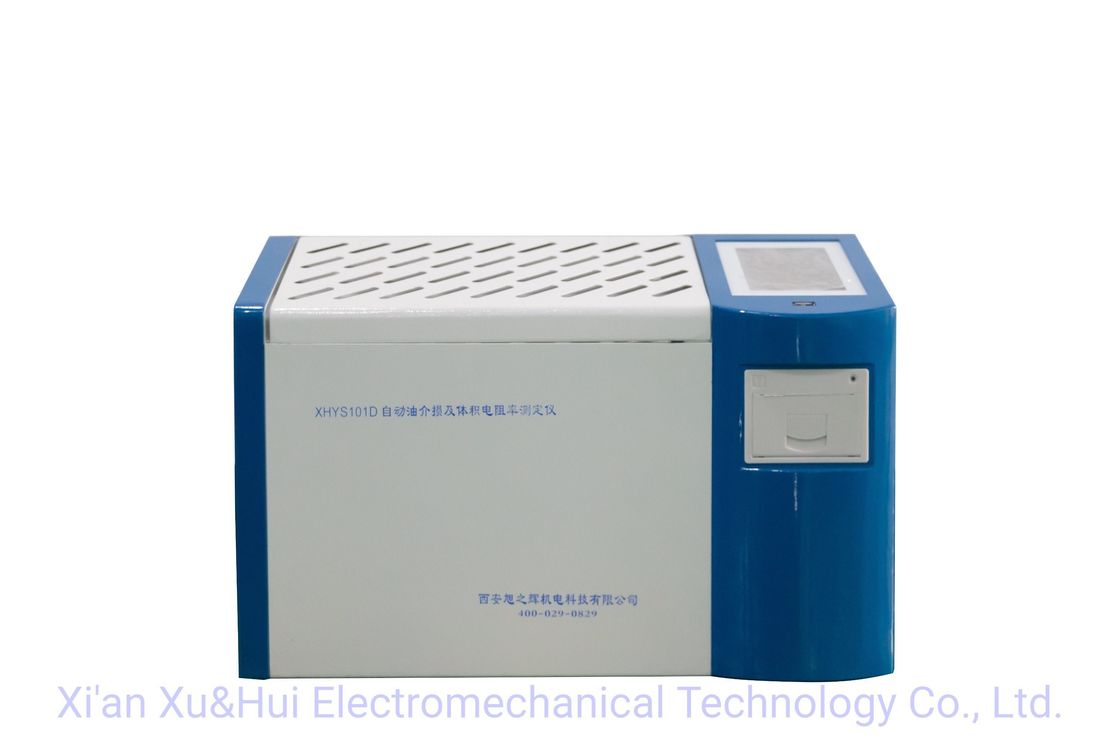

Настройка XHYS101 Система измерения фактора рассеивания изоляционного масла и сопротивления
Введение
Система измерения коэффициента рассеивания масла изоляции и сопротивляемости DTL, разработана и изготовлена на основе GB/T5654-2007 для жидкого изоляционного материала относительной пропускной способности,измерения коэффициента диэлектрических потерь и сопротивления постоянного тока.Он используется для измерения диэлектрического фактора рассеивания и сопротивления постоянного тока изоляционного масла и других изоляционных жидкостей.и интегрирует испытательную ячейку, контроллер температуры, датчик температуры, испытательный мост диэлектрической потери, испытательная мощность переменного тока, стандартный конденсатор, счетчик высокого сопротивления, источник высокого напряжения постоянного тока и другие основные компоненты.Прибор использует полную цифровую технологию и все интеллектуальные автоматические измерения, оснащен большим цветным экраном (800*480) LCD дисплея, который на каждом шаге спросил китайский, результаты испытаний могут быть автоматически сохранены и напечатаны выход,чтобы оператор без профессиональной подготовки мог умело пользоваться им..
Основные функции и особенности
1. Испытательная ячейка, используемая из трех электродных конструкций в соответствии с национальным стандартом GB/T5654-2007, с расстоянием электродов 2 мм,может устранить влияние отклоняющейся емкости и утечки на результаты испытаний диэлектрических потерьУстройство
оснащенный электромагнитным выключателем для слива масла, и мы можем опустошить испытательную ячейку, если не удалим ее, и промыть ее с пробы.
2. ИнструментПринимает среднечастотный индукционный нагрев, алгоритм управления температурой PID.n испытательная камера и нагревательный корпус, равномерное нагревание, быстрая скорость, удобный контроль, строгий контроль температуры в пределах диапазона ошибок предварительно установленной температуры.
Внутренний стандартный конденсатор представляет собой газонаполненный трехэлектродный конденсатор SF6, а его диэлектрическая потеря конденсатора и электрическая мощность независимы от температуры окружающей среды, влажности и других эффектов,так что точность прибора может быть обеспечена даже после длительного использования.
4. Тестное питание переменного тока с использованием преобразования AC-DC-AC, эффективно избежать колебаний напряжения сети и частоты на диэлектрических потерь эффекта измерения точности.прибор может работать нормально.
5Идеальная функция защиты: при перенапряжении, перенапряжении или коротком замыкании высокого напряжения приборы могут быстро отрезать давление и выдавать предупредительное сообщение.Когда температура датчика неисправно или не подключен, прибор также выдаст предупредительное сообщение.
6В среднечастотном индукционном отоплении есть ограничивающее температуру релеКогда температура превышает 120 градусов, прибор освобождает реле и останавливает нагрев.
7. Более удобным является установка экспериментального параметра. диапазон температурной настройки 0 ~ 125oC, диапазон настройки напряжения переменного тока 500 ~ 2000V, диапазон настройки напряжения постоянного тока 0 ~ 500V.
8. Использование большого экрана LCD дисплея, с подсветкой и четким дисплеем. дружественный интерфейс, просто следуйте китайскому меню, введите команду, инструмент может быть автоматически протестирован.И автоматически хранить и распечатать результаты теста.
9Встроенный в реальное время часы, дата и время испытания могут быть сохранены, отображены и напечатаны с результатами испытаний.
10Измерение емкости сухой ячейки и коэффициента диэлектрических потерь может определить ее условия очистки и сборки.
данные калибровки сохраняются автоматически и таким образом, чтобы облегчить расчет относительной пермитивности и сопротивления постоянного тока.
ОПИСАНИЕ ПАНЕЛИ И ОПЕРАЦИЯ ВРЕЧЕНИЯ
Инструкции по эксплуатации прибора и вопросы, требующие внимания
1Прибор должен быть надежно заземлен, входный источник питания должен приводить к питанию AC220V.
2Откройте крышку резервуара, и вывести испытательную ячейку, мы должны закрыть крышку резервуара, при нагревании и испытании диэлектрической потери.
3Покрытие защитное, и когда вы его откроете, оно прервет нагрев и давление.
4Во время испытания возникает высокое давление и высокая температура. Не прикасайтесь к испытательной ячейке, кабелю и розетке при электрификации и испытании.
5.Если во время испытания появляется явление неисправности при остановке, включите систему и перезапустите прибор.Используйте только линию питания, соответствующую конкретному продукту, в соответствии со спецификацией продукта.Прибор должен быть заземлен.
В дополнение к заземлению проводника линии электропередачи, заземление колонны оболочки продукта должны быть заземлены Для того, чтобы предотвратить, заземление проводник должен быть подключен к земле.Перед подключением к входному или выходному терминалам изделияДля предотвращения пожара или опасности, пожалуйста, обратите внимание, что все номинальные значения и маркировки на продукте.Перед подключением этого продуктаПожалуйста, ознакомьтесь с инструкцией по применению продукта, чтобы лучше понять информацию о номинальных значениях.Используйте только защитную трубу в соответствии с положениями этого типа продукта и квалификации.Если вы подозреваете, что этот продукт поврежден, пожалуйста, свяжитесь с нашим персоналом по ремонту, чтобы проверить, и не продолжать загрузку.Выровнять слот для определения местоположения, когда внутренний электрод в внешний электрод. Не используйте в влажных условиях. Не используйте в взрывоопасных условиях. Держите поверхность чистой и сухой.неправильное использование может поставить под угрозу личную безопасность, перед использованием этого прибора обязательно внимательно прочитайте инструкцию по эксплуатации!
