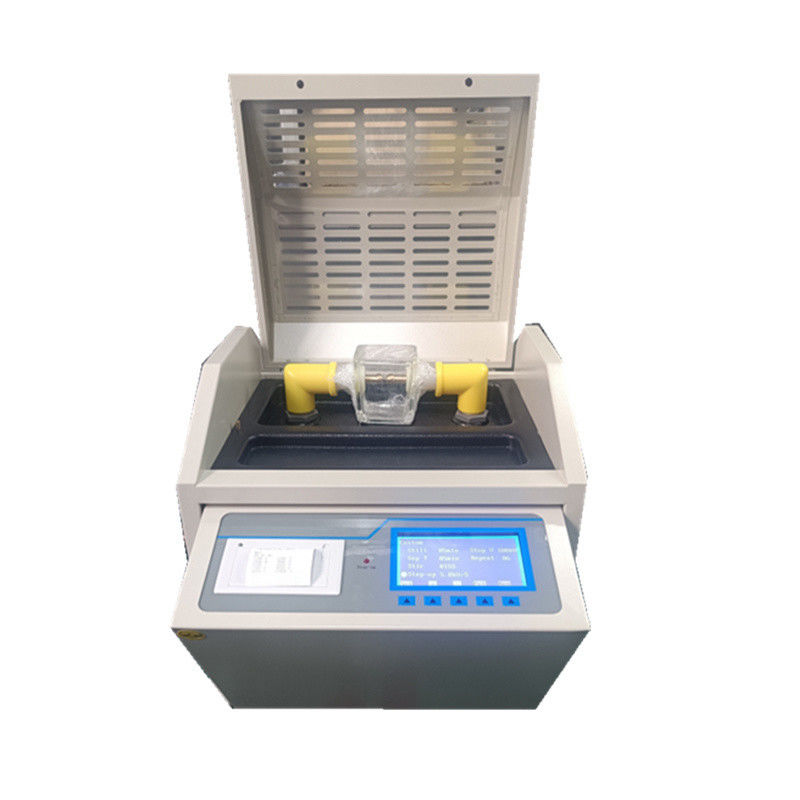

Измеритель изоляционного масла трансформатора Автоматическая диэлектрическая прочность 100 кВ Разбивка Bdv

This 100kV insulation oil dielectric strength tester is a high-accuracy instrument carefully developed by all scientific research and technical personnel of our company in accordance with the relevant provisions of the national standard GB507-1986 and the industry standard DL/T846.7-2004, полностью использовать свои преимущества, благодаря многочисленным полевым испытаниям и долгосрочным неустанным усилиям.Для удовлетворения потребностей различных пользователей, эта серия приборов может быть разделена на одностаканные, трехстаканные и многостаканные модели.Из-за использования полностью автоматического цифрового управления микрокомпьютером, точность измерения высока, способность к противодействию помехам сильна, и она безопасна и надежна.

1Прибор управляется микроконтроллером большой емкости и работает стабильно и надежно;

2Прибор оснащен широким диапазоном охранной схемы для предотвращения столкновений;

3Программа инструмента оснащена двумя национальными стандартными методами GB507-1986 и GB507-2002, отраслевым стандартом DL/429,Международный стандарт IEC156 и индивидуальные операции, которые могут адаптироваться к различным предпочтениям различных пользователей;

4. стакан для прибора для масла отливается в один этап с использованием специального стекла, что исключает такие явления помех, как утечка масла;

5Уникальная конструкция высоковольтного бокового отбора проб прибора позволяет вводить испытуемое значение непосредственно в преобразователь A/D.предотвращение ошибок, вызванных аналоговой схемой, и повышение точности результатов измерений;

6Прибор имеет функции защиты от перенапряжения, перенапряжения, короткого замыкания и другие функции внутри, и имеет сильную антиинтерференционную способность и хорошую электромагнитную совместимость;

7Портативная конструкция, легкая в передвижении, легкая в использовании внутри и снаружи.

Иллюстрация операционных шагов

Подключите к проводу питания, включите выключатель питания, и на экране LCD будет отображаться страница запуска (рисунок 1)


Под страницей на рисунке 1 нажмите клавишу "Настройки", чтобы перейти на страницу следующего уровня (рисунок 2);

На странице на рисунке 2 нажмите клавишу Select, чтобы переместить курсор на GB1986, и нажмите клавишу Confirm, чтобы войти на подстраницу настроек GB 1986 (рисунок 3).

На странице на рисунке 2 нажмите клавишу Select, чтобы переместить курсор на GB2002, и нажмите клавишу Confirm, чтобы войти на подстраницу настроек GB 2002 (рисунок 4).

На странице на рисунке 2 нажмите клавишу "Выбрать", чтобы переместить курсор на время настройки, и нажмите клавишу "Подтвердить", чтобы войти на подстраницу "Настройка времени" (рисунок 5).

На странице, показанной на рисунке 2, нажмите клавишу "Выбрать", чтобы переместить курсор на "Настройки пользователя", и нажмите клавишу "Подтвердить", чтобы войти на подстраницу "Настройки пользователя" (рисунок 6);

Каждое значение разрывного напряжения и количество циклов автоматически сохраняются. Когда испытательный интерфейс достигает 100KV, на ЖК-дисплее отображается: 0.Он покажет, что испытание завершено. Затем нажмите клавишу Подтвердить, чтобы вернуться на страницу запуска (рисунок 1). Нажмите клавишу Печать или отображение, чтобы ввести запись хранения каждого сбоя

значение напряжения и среднее значение масляной чашки (рисунок 7).
