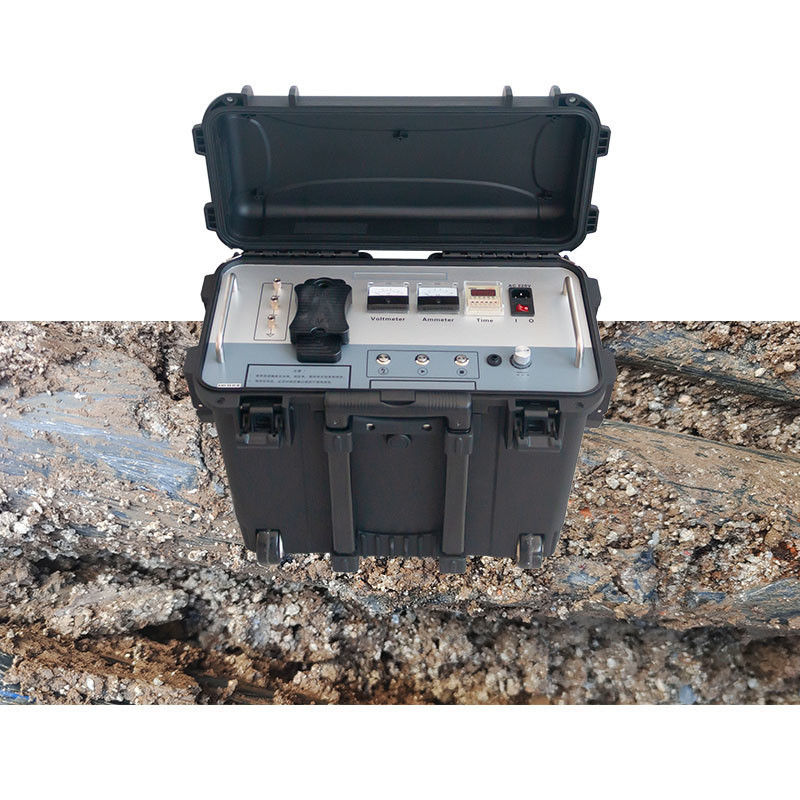

XHHV535-2L 35 кВ импульсный генератор постоянного тока 1000 Дж для определения места повреждения подземного кабеля
Этот высоковольтный импульсный генератор XHHV535-2L объединяет источник высокого напряжения постоянного тока, накопительный конденсатор энергии, устройство разрядного шара, устройство автоматического разряда и высококлассный экспериментальный прибор карт-типа.
Оборудование полностью решает проблемы удобства, портативности, безопасности и надежности традиционных экспериментальных устройств. Высоковольтный импульсный генератор использует высокоточные, высокостабильные специальные высоковольтные электронные компоненты и высокочастотную высоковольтную технологию, что делает всю машину простой по структуре.
Чтобы сохранить первоначальную привычку людей использовать трансформаторы и операционные блоки для генерации высокого напряжения постоянного тока, этот импульсный генератор использует гуманизированный режим работы и интегрирует микро-надежную конструкцию схемы. Он безопасен, надежен и интуитивно понятен. Действительно достичь эффекта неповреждения от удара, а также имеет функции автоматического импульса по времени, ручного импульса и сопротивления давлению. В настоящее время это самое удобное высоковольтное оборудование постоянного тока карт-типа в Китае.
★ С функцией автоматической защиты от перегрузки по току, перенапряжению и перегреву;
★ С функцией выдерживаемого напряжения постоянного тока, функцией импульсного разряда;
★ Равномерный и управляемый выход высоковольтного импульса;
★ Функция защиты от сверхкороткого замыкания, которая может привести к прямому короткому замыканию высоковольтного выхода на землю;
★ Имеет двойной стрелочный индикатор 1,5-го уровня для отображения тока и напряжения, что интуитивно понятно и ясно, а процесс импульсного разряда виден с первого взгляда;
★ Измерение напряжения на высоковольтной стороне, в режиме реального времени и точное;
★ С защитой от нулевого пуска и функцией нулевого выхода потенциометра, безопасной и надежной;
★ Уникальная конструкция измерения высокого напряжения, в остановленном состоянии вольтметр может отображать напряжение конденсатора в реальном времени;
★ Время разряда может быть произвольно установлено в подходящем интервале;
★ С функцией аварийной остановки, в случае чрезвычайной ситуации, срочно отключите высоковольтный выход.
| XHHV535-2L |
Портативный высоковольтный импульсный генератор 35 кВ с функцией испытания на выдерживаемое напряжение постоянного тока |
| Импульсное высокое напряжение: |
0~32 кВ регулируемое |
| Высоковольтное частичное давление |
точность напряжения 2,5 |
| Встроенный конденсатор |
2μФ |
| Мощность разряда |
0-1024 Дж |
| Полярность выходного напряжения |
отрицательная полярность |
| Импульсная мощность |
400 Вт |
| Защита от перегрузки по току |
8 мА (более 3 секунд) |
| Рабочее питание |
AC 220 В ± 10%, 50 Гц ± 2 Гц (60 Гц) |
| Полярность выходного напряжения |
отрицательная полярность |
| Защита от перегрева |
65ºC |
| Вес |
<30 кг |
| Температура окружающей среды |
-20~+50ºC |
| Объем |
540L×300W×450H мм |

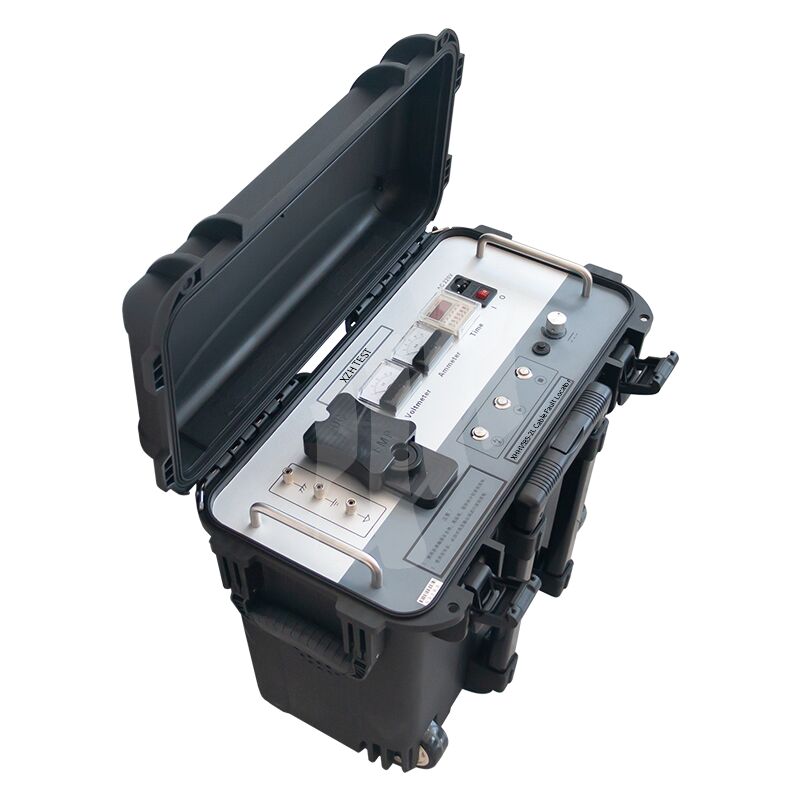

Описание функций панели
1. Заземление безопасности: Заземление корпуса прибора должно быть надежно подключено к земле, чтобы предотвратить поражение корпуса прибора электрическим током или поражение людей.
2. Высоковольтное заземление: также известное как высоковольтный хвост, он должен быть надежно заземлен, чтобы предотвратить утечку высокого напряжения и разряд. Плохой контакт может привести к невозможности увеличения напряжения, повреждению внутренних компонентов прибора высоким напряжением и несчастным случаям, вызванным внутренней утечкой или разрядом прибора.
3. Место отбора проб: Отрицательный вывод накопительного конденсатора импульсной энергии имеет высокое напряжение и должен быть надежно заземлен. Он используется для отбора проб при отборе формы сигнала в состоянии высоковольтного пробоя тестера неисправностей кабеля. (Отбор проб без высоковольтного пробоя по-прежнему требует надежного заземления).
4. Кнопка разряда: нажмите эту кнопку, чтобы установить контакт с воздушным зазором, и выполните разряд вручную. (Продолжительность каждого нажатия клавиши не может превышать 1 с).
5.Кнопка запуска высокого напряжения: Когда горит индикатор кнопки запуска, это означает, что выход напряжения находится в нулевом состоянии. Когда горит индикатор, кнопка запуска действительна. Если индикатор кнопки запуска не горит после включения выключателя питания, поверните ручку регулировки напряжения против часовой стрелки, пока не загорится индикатор. Когда горит индикатор кнопки запуска, нажмите эту кнопку, чтобы запустить устройство и сгенерировать высоковольтный выход.
6. Кнопка остановки высокого напряжения: Когда испытание завершено или возникает неисправность, нажмите эту кнопку, чтобы отключить высоковольтный выход, погаснет индикатор высокого напряжения, а внутренний разрядный шар перестанет работать. Когда кнопка остановки включена, это означает, что есть высоковольтный выход, а когда она выключена, это означает, что высоковольтного выхода нет.
7. Переключатель защиты от перегрузки по току: нажмите эту кнопку, включается защита от перегрузки по току, и эта кнопка всплывает, и срабатывает защита от перегрузки по току. Только когда эта кнопка нажата, есть высоковольтный выход. После активации защиты от перегрузки по току ее необходимо выключить для разряда.
8. Регулировка напряжения: После включения устройства необходимо сначала повернуть ручку против часовой стрелки до упора, нажать кнопку запуска, а затем отрегулировать по часовой стрелке, чтобы увеличить выходное высокое напряжение от малого к большому, и отрегулировать против часовой стрелки, чтобы уменьшить выходное высокое напряжение от большого к малому.
9. Выключатель питания: "Положение 1" включает выключатель питания переменного тока 220 В, а "Положение 0" выключает питание системы.
10. Разъем предохранителя: где установлен предохранитель системы питания переменного тока 220 В.
11. Разъем питания: рабочий источник питания прибора, порт подключения переменного тока 220 В.
12. Настройка времени: установите интервал времени разряда.
13. Амперметр: индикация тока на стороне низкого напряжения.
14. Вольтметр: Индикатор выходного напряжения высокого напряжения кВ.
15. Высоковольтный выход (EMP): При импульсном разряде подключите высоковольтную выходную линию.
16. Высоковольтный выход (DC): При выдерживаемом напряжении постоянного тока подключите высоковольтную выходную линию.Упаковочный листПрименение - Определение места повреждения подземного кабеля, испытание кабеля на выдерживаемое напряжение
