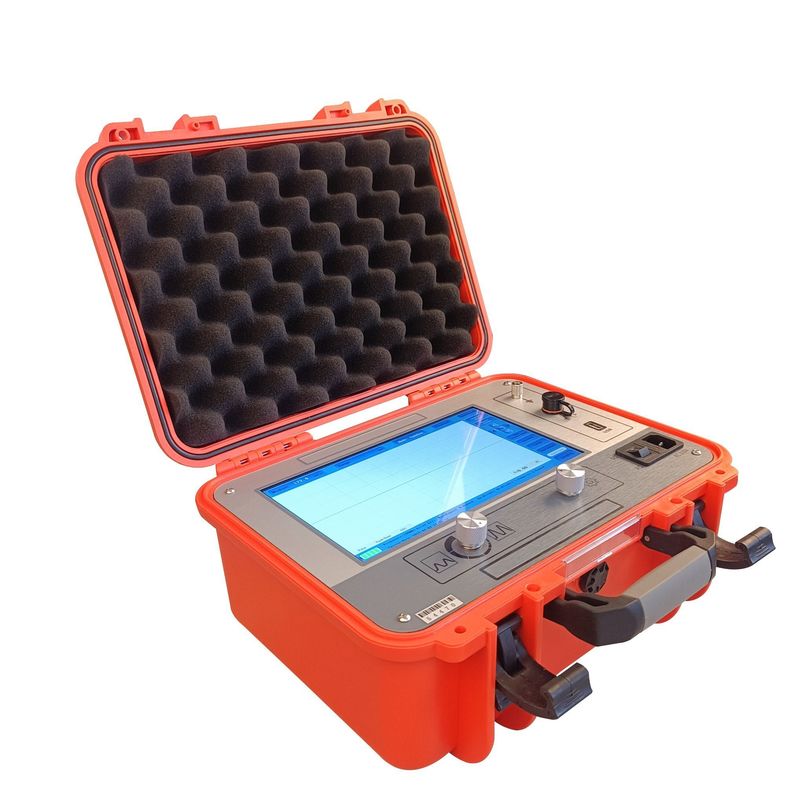

Кабельный локатор TDR 10.1-дюймовый сенсорный экран 400 МГц Образец 120 км дальности многоимпульсный соединитель XHGG502A

XHGG502A использует 10,1-дюймовый сенсорный компьютер промышленного класса с простым операционным программным интерфейсом, что позволяет проводить интерактивное тестирование человека и машины.Он использует промышленный дизайн интегральной схемы и встроенную операционную систему для достижения фильтрации сигнала, сбор, обработка данных, графическое отображение и графический анализ, выполнение измерения скорости кабеля, испытание длины кабеля, испытание расстояния отключения кабеля и испытание сопротивления.

Этот детектор неисправностей кабелей - это специальный инструмент для измерения и анализа состояния и расстояния неисправностей кабелей питания.неисправности в открытых цепях и разъединениях кабелей питания, высокочастотные коаксиальные кабели, кабели уличного освещения и закопанные провода из различных материалов, поперечных сечений и носителей, а также утечки с высоким сопротивлением и сбои с высоким сопротивлением.

Режим работы: TDR (низковольтный импульс), ICE (импульсный ток), ARM (метод дуговой рефлексии) с настроенной сцепкой.

• Промышленный 10,1-дюймовый цветный сенсорный экран TFT с простой и стабильной встроенной системой;
• Функции испытания скорости волны кабеля, испытания длины кабеля и испытания расстояния отказа;
• Полностью автоматическое непрерывное отбор проб, улавливание формы волны в режиме реального времени, своевременное и точное;
• Автоматическое установление диапазона испытаний и автоматический анализ формы волны для отображения расстояния испытания;
• два режима работы с помощью сенсорных и кодированных кнопок, простых, быстрых и надежных;
• Оборудованы технологиями испытаний низковольтного импульсного метода, высоковольтного метода подсвечивания и многократного импульсного метода (8 раз), плавный дисплей формы волны и легкая интерпретация;

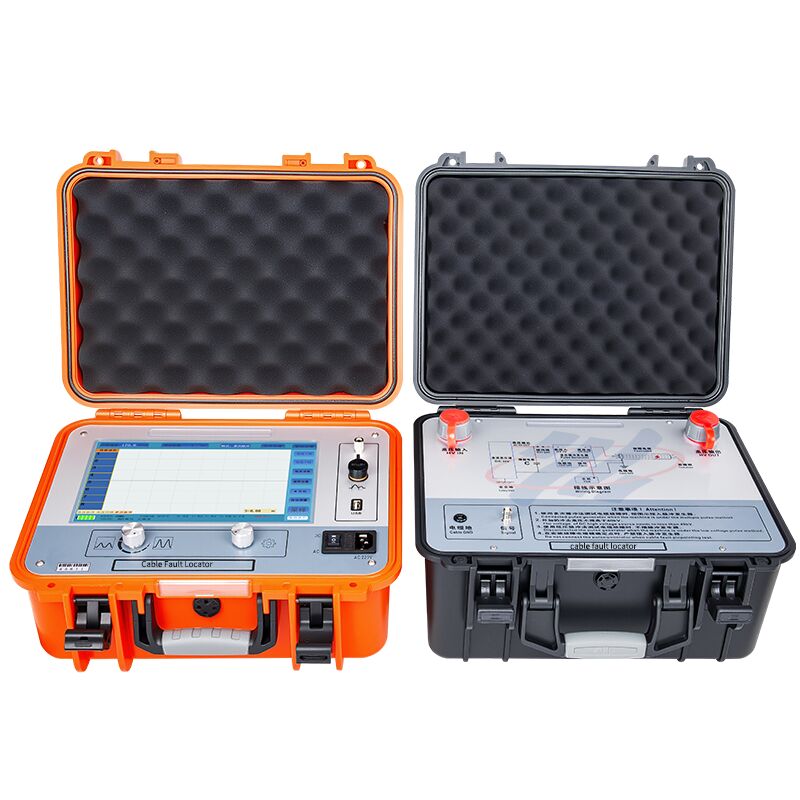

• При использовании метода множественного импульса он используется с импульсным соединителем для отображения 8 групп волн высокого и низкого напряжения для легкого сравнения;
• Массивное хранение форм волн испытания: формы волн, испытанные на месте, могут храниться и извлекаться для анализа;
• Сверхвысокая яркость светодиодного фонового освещения 280 нит с разрешением 1024*600, подходящий для окружающей среды с прямым солнечным светом;
• Встроенная литийная батарея большой емкости с быстрой зарядкой, позволяющая проводить испытания в условиях без питания;
• Использует защитное шасси, не ниже IP54.

Основываясь на принципе движения волны, XHGG502A применяет импульсные сигналы к испытываемому кабелю и захватывает эхо, отраженное в точке отказа, где изменяется характеристическое импеданс,преобразование времени отражения в точное расстояние ошибкиДля покрытия неисправностей от низкого сопротивления до flashover высокого сопротивления интегрированы четыре метода испытаний:

Этот инструмент предоставляет энергетическим инженерам надежное и комплексное решение для оценки состояния кабеля питания и предварительного определения места поломки,помогает минимизировать время отключения за счет быстрого и точного измерения расстояния от ошибки.
