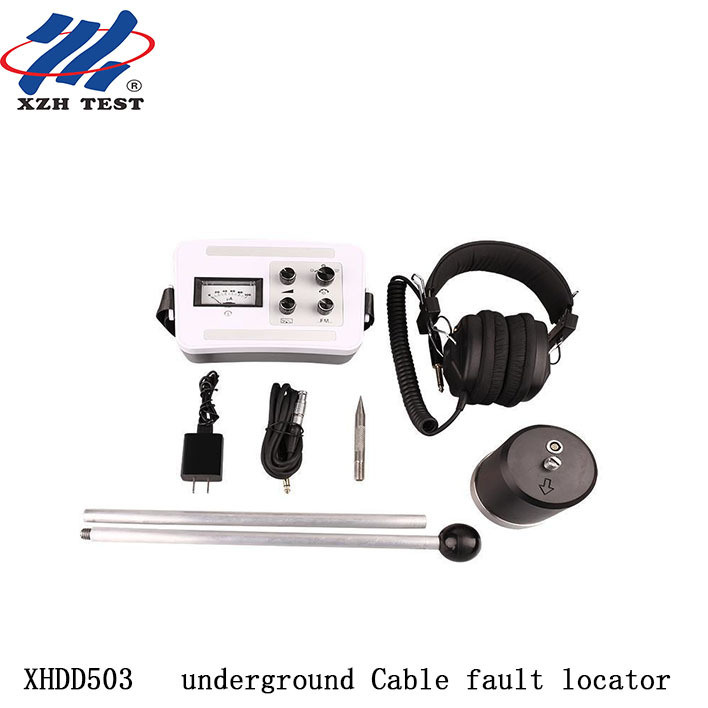

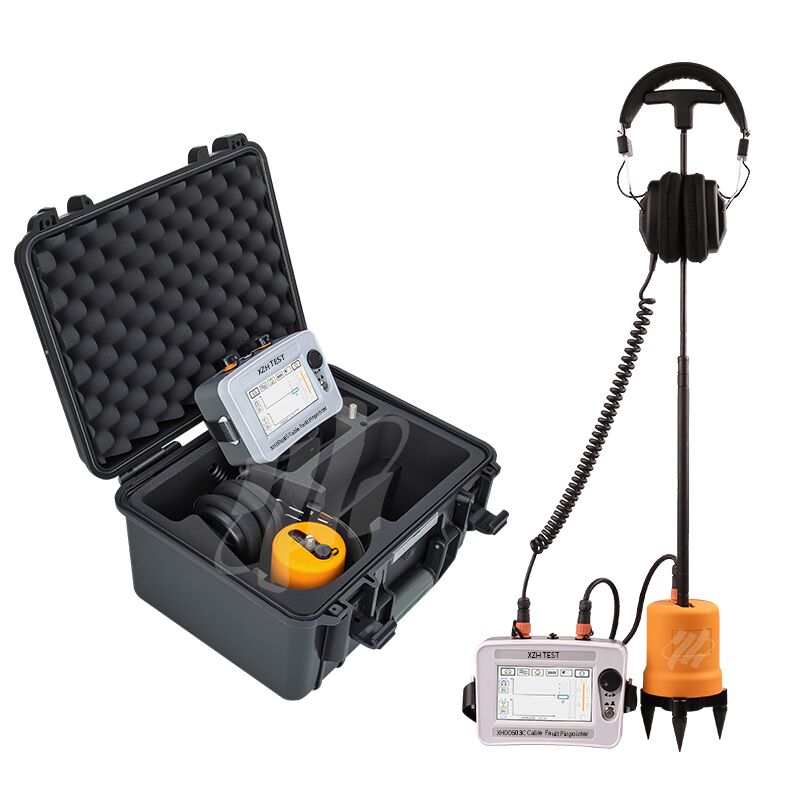

Прибор для определения неисправности подземного кабеля XHDD503
В приборе XHDD503 для определения повреждений кабеля используются датчики вибрации и принципы электромагнитной индукции для точного определения мест повреждения подземных кабелей. При помощи генератора высоковольтных импульсов при пробовом разряде в месте повреждения генерируются вибрационные, звуковые и электромагнитные волны. Эти физические явления фиксируются специальным датчиком, усиливаются и обрабатываются прибором и отображаются на слуховое и визуальное суждение оператора, что позволяет точно определить место повреждения непосредственно над кабелем.
Подходит для повреждений при низком сопротивлении, коротком замыкании, обрыве цепи и отключении силовых кабелей, высокочастотных коаксиальных кабелей, кабелей уличного освещения и скрытых проводов, изготовленных из различных материалов с различным поперечным сечением и средой. Соответствует стандартам DL/T 849.2-2019 для детекторов повреждений кабелей.
Ключевые преимущества производительности
Увеличение:500 000x| Глубина обнаружения:>10 м| Срок службы батареи:20+ часов| Ток покоя:<10 мА
1.Синхронно принимает вибрационные волны, звуковые волны и электромагнитные волны, генерируемые при разрядке места повреждения.
2.Отдельно спроектированные акустические и магнитные каналы с независимым питанием для превосходной защиты от помех.
3.Суперувеличение в 500 000 раз и глубина обнаружения более 10 м для глубоко заглубленных повреждений кабеля.
4.Конструкция аналогового микроамперметра позволяет с первого взгляда определить силу сигнала и его тенденцию.
5.Регулируемый нулевой уровень адаптируется к различным сильным и слабым сигнальным полям.
6.Конструкция со сверхнизким энергопотреблением и током покоя <10 мА обеспечивает более 20 часов непрерывной работы в полевых условиях.
7.Многослойный датчик физической изоляции с водонепроницаемой защитой IP65.
| Параметр |
Спецификация |
| Увеличение |
500 000 раз |
| Точность позиционирования |
<0,1 м (акустически-магнитный) |
| Выходное сопротивление |
350 Ом |
| Глубина обнаружения |
>10 метров |
| Ток покоя |
<10 мА |
| Непрерывная работа |
>20 часов |
| Рабочий источник питания |
4 литиевых аккумулятора 3,7 В, 3200 мАч |
| Температура окружающей среды |
-25 ~ 65 ℃; Влажность: ≤90% |
Метод акусто-магнитной синхронизации является высокоточным и уникальным методом определения места повреждения. Его принцип основан на традиционной акустической локации, дополненной обнаружением и применением электромагнитных сигналов.
При воздействии на неисправный кабель высоковольтного импульса в месте повреждения возникает пробойный разряд, генерирующий вибрационные волны, звуковые волны, электромагнитные волны и другие физические явления. Прибор одновременно обнаруживает эти сигналы благодаря своей двухканальной (акустической + магнитной) конструкции. Путем сравнения разницы во времени между электромагнитным сигналом (почти мгновенное распространение) и акустическим сигналом рассчитывается точное расстояние до точки повреждения. Оператор перемещает датчик, чтобы найти точку с наименьшей разницей во времени, которая указывает точное место повреждения непосредственно под ним.
Акустические и магнитные каналы с независимым питанием значительно повышают помехоустойчивость, что делает этот прибор эффективным даже в полевых условиях с электрическими помехами, где традиционные одноканальные акустические детекторы с трудом справляются с задачей.

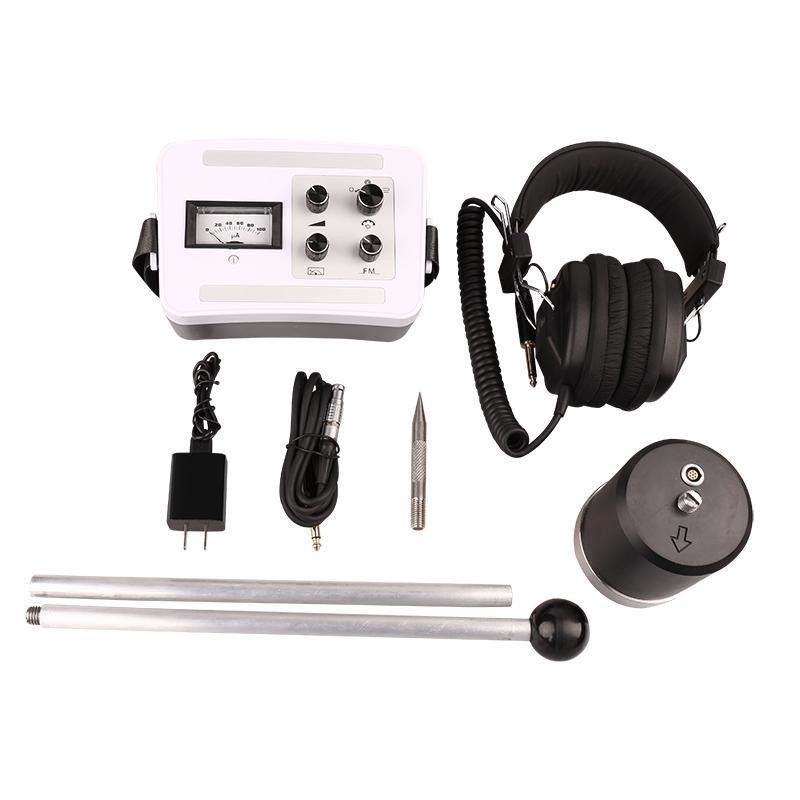

| Компонент |
Количество |
| Прибор для определения неисправности кабеля (основной блок) |
1 |
| Зонд (включая шатун и датчик) |
1 |
| 7-жильный сигнальный кабель |
1 |
| Наушники |
1 |
| Зарядное устройство |
1 |
Послепродажное обслуживание:12-месячная бесплатная гарантия на проблемы с качеством продукции, пожизненное обслуживание и техническая поддержка.
Фотографии на месте
Часто задаваемые вопросы
Вопрос: Что на практике означает 500 000-кратное сверхувеличение?
Усиление сигнала в 500 000 раз позволяет пинпоинтеру обнаруживать чрезвычайно слабые акустические и магнитные сигналы от глубоких или высокоомных разломов, которые производят слабые импульсы разряда. Это особенно ценно для кабелей, проложенных на глубине более 5 м, или в условиях слабой почвы, где пинпоинтеры со стандартным коэффициентом усиления не могут зарегистрировать какой-либо сигнал на поверхности.
Вопрос: Как 20-часовая непрерывная работа повышает производительность поля?
Увеличенный срок службы батареи до 20 часов позволяет выполнять многодневные полевые операции без подзарядки, устраняя необходимость носить с собой запасные батареи или возвращаться на базу для подзарядки. Это критически важно для удаленных объектов, морских ветряных электростанций и кабельных трасс по всей стране, где инфраструктура зарядки недоступна. Установка может работать в две полные смены плюс ночной мониторинг без перерыва.
Вопрос: Для каких типов повреждений кабеля предназначен этот пинпоинтер?
Предназначен для защиты от пробоя и утечки с высоким сопротивлением в подземных силовых кабелях напряжением 35 кВ и ниже. Система акусто-магнитного обнаружения с высоким коэффициентом усиления работает с любым генератором импульсов высокого напряжения, производящим периодические разрядные импульсы. Он совместим с кабелями из сшитого полиэтилена, пропитанной маслом бумаги и кабелей с резиновым/пластиковым диэлектриком как при прямой прокладке, так и при прокладке в воздуховодах.
Вопрос: Как убедиться, что вы находитесь прямо над точкой разлома?
На дисплее акусто-магнитной синхронизации отображается разница во времени между электромагнитным импульсом (мгновенным) и акустической волной (запаздывающей по времени прохождения грунта). Находясь непосредственно над местом повреждения, эта разница во времени достигает минимума. Удаление увеличивает разницу во времени. В сочетании с пиковой акустической громкостью в эпицентре разлома вы получаете двойное подтверждение перед началом раскопок.
Вопрос: Работает ли пинпоинтер с любым генератором импульсов высокого напряжения?
Да. Пинпоинтер не зависит от источника и работает с любым оборудованием, производящим периодические импульсы высоковольтного разряда: интегрированными системами (серия XHHV535), традиционными испытательными трансформаторами + конденсаторными батареями и прожигающими мостами в импульсном режиме. Для достижения наилучших результатов используйте периодический/циклический режим разрядки с интервалом 5–10 секунд для последовательного распознавания акустического ритма.
Вопрос: Какая гарантия и поддержка включены?
12-месячная стандартная гарантия на производственные дефекты с пожизненной технической поддержкой. Сертифицирован CE и ISO. В комплект поставки входит пинпоинтер, наушники, датчик грунта, чехол для переноски, зарядное устройство и руководство пользователя. Обучение на месте и расширенная гарантия доступны по запросу.
