Указатель неисправности электрического кабеля Указатель неисправности подземного кабеля

Name: Указатель неисправности электрического кабеля Указатель неисправности подземного кабеля
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань, Шаньси, Китай
Фирменное наименование:	XZH TEST
Сертификация:	CE, ISO
Номер модели:	XHDD503E

Подробная информация

Место происхождения:

Сиань, Шаньси, Китай

Фирменное наименование:

XZH TEST

Сертификация:

CE, ISO

Номер модели:

XHDD503E

Модель №.:

XHDD503E

Использование:

Проверка сетевых кабелей, аудио кабелей, коаксиальных кабелей, цифровых кабелей

Власть:

Электричество

Индивидуальные:

Индивидуальные

Цвет:

Черный

Фильтр:

200-1600 Гц необязательно

Прибыль от производства:

16 уровней (0-112 дБ)

Точность акустико-магнитного позиционирования:

Меньше 0,2 м

Точность позиционирования ступенчатого напряжения:

Меньше чем 0.5m

Точность идентификации маршрута:

Меньше чем 0.5m

Транспортный пакет:

деревянный ящик

Торговая марка:

XZH Тест

Источник:

Китай

Код ТН ВЭД:

9031809090

Поставка способности:

2000 шт/год

Кастомизация:

Доступный

Послепродажное обслуживание:

Гарантийный сертификат

Гарантия:

12 месяцев

Выделить:

High Light

Выделить:

Указатель неисправности электрического кабеля

Подпольный кабельный указатель на разрыв

Trading Information

Количество мин заказа:

1 единицы

Цена:

Подлежит обсуждению

Упаковывая детали:

Деревянный корпус

Время доставки:

5-8 дней

Условия оплаты:

T/T

Поставка способности:

2000 UNIT/Год

Характер продукции

XHDD503E

Описание
Кабельный дефектоискатель использует принципы вибрационного датчика и электромагнитной индукции для определения точного местоположения точки повреждения кабеля. Высоковольтный импульсный генератор используется для создания разряда с перекрытием в точке повреждения. Физические явления, такие как вибрационные волны, звуковые волны и электромагнитные волны, генерируемые разрядом с перекрытием в точке повреждения, улавливаются специальным зондом прибора для точного определения местоположения, усиливаются, обрабатываются, отображаются и выводятся кабельным дефектоискателем. Точное местоположение точки повреждения определяется слухом и зрением оператора. Таким образом, выполняется задача точного определения местоположения точки повреждения кабеля "непосредственно над кабелем и в пределах диапазона грубого измерения".
Этот прибор для точного определения местоположения подходит для обнаружения низкоомных, коротких замыканий, обрывов и разрывов силовых кабелей, высокочастотных коаксиальных кабелей, кабелей уличного освещения и подземных проводов из различных материалов с разным сечением и средой, а также для обнаружения утечек с высоким сопротивлением и пробоев с высоким сопротивлением.

Особенности продукта
1. Яркий ЖК-экран с диагональю 5 дюймов и сенсорным управлением обеспечивает видимость при солнечном свете.
2. Имеет 4 режима тестирования: стандартный, улучшенный, шумоподавление и пользовательский.
3. Имеет 4 функции позиционирования: акустико-магнитская синхронизация, чисто акустический, чисто магнитный и шаговое напряжение.
4. Оснащен технологией шумоподавления фона и позволяет выбирать различные методы фильтрации.
5. Оснащен функциями BNR и отключения звука.
4. Имеет индикацию отклонения трассы.
5. Оснащен многослойными датчиками физической изоляции сигнала, класс водонепроницаемости IP65.
6. Встроенная литиевая батарея большой емкости, длительное время ожидания, оснащена быстрым зарядным устройством.
7. Компактный и легкий, прост в эксплуатации, простой человеко-машинный интерфейс.

Технические характеристики

Параметры фильтра	lВсепропускающий: 100 Гц ~ 1600 Гц.
	lФильтр нижних частот: 100 Гц ~ 300 Гц.
	lКвалификационный: 160 Гц ~ 1600 Гц.
	lПолосовой фильтр: 200 Гц ~ 600 Гц.
Усиление канала:	Регулируется в 8 уровнях.
Усиление магнитного канала:	Регулируется в 8 уровнях.
Усиление шагового напряжения:	Регулируется в 8 уровнях.
Выходное усиление:	16 уровней (0 ~ 112 дБ)
Выходное сопротивление:	350 Ом
Точность акустомагнитного позиционирования:	≤ 0,1 м.
Точность позиционирования по шаговому напряжению:	≤ 0,5 м.
Точность идентификации трассы:	≤ 0,5 м.
Имеет функции шумоподавления фона BNR и шумоподавления при отключении звука.
Метод управления дисплеем:	Управление 5-дюймовым сенсорным экраном высокой яркости.
Источник питания:	4 * 18650 стандартные литиевые батареи.
Время ожидания:	более 8 часов.
Объем:	428 л x 350 Ш x 230 В
Рабочая температура окружающей среды:	-25 ~ 65 °C; Относительная влажность: ≤ 90%.

Принцип работы
1. Метод акустомагнитной синхронизации:
Метод акустомагнитной синхронизации является очень точным и уникальным методом для точного определения местоположения неисправностей. Его принцип основан на традиционном методе акустического определения точки и дополнен обнаружением и применением электромагнитных сигналов.
Когда высоковольтный генератор производит ударный разряд на неисправном кабеле, звук, генерируемый разрядом в точке повреждения, передается на землю. Звуковой сигнал улавливается высокочувствительным зондом. После усиления через наушники можно услышать звук "хлопка".
Встроенный зонд приемника в реальном времени получает сигнал магнитного поля и использует принцип, согласно которому скорость распространения магнитного поля намного выше скорости распространения звука, для определения расстояния до точки повреждения путем обнаружения разницы во времени между электромагнитным сигналом и звуковым сигналом. Продолжайте перемещать положение датчика, чтобы найти точку с наименьшей акустомагнитной разницей во времени, тогда точное местоположение точки повреждения будет находиться под ней.
Традиционные приборы для акустического измерения точки обычно используют только наушники для мониторинга или дополняются отклонением стрелки прибора для идентификации звука разряда в точке повреждения. Поскольку звук разряда исчезает в мгновение ока и мало отличается от фонового шума, это часто создает большие трудности для неопытных операторов. Метод акустомагнитной синхронизации эффективно устраняет вышеуказанные проблемы традиционного метода акустического измерения.
2. Метод чистого звука:
Метод чистого звука состоит из акустического вибрационного датчика, усилителя сигнала, фильтрующей цепи, блока выборки, процессора, блока отображения, блока усиления мощности, наушников и т. д.
Метод чистого звука в основном используется для измерения неисправностей с высоким сопротивлением и пробоев. Его основной принцип заключается в использовании источника высокого напряжения для подачи импульсного напряжения на неисправный кабель, чтобы вызвать разрядный пробой в точке повреждения, а затем использовать звук, генерируемый во время разряда, для точного определения местоположения неисправности. Акустический вибрационный датчик преобразует акустический сигнал в электрический, который усиливается и фильтруется усилителем сигнала и фильтрующей цепью. Наконец, он восстанавливается в звук через наушники, или отображается интенсивность звука. Место с наибольшей интенсивностью звука является точкой повреждения.
3. Метод чистого магнитного поля:
Метод чистого магнитного поля позволяет определить трассу кабеля и точное местоположение точки повреждения кабеля. Его основной принцип заключается в использовании источника высокого напряжения для подачи импульсного напряжения на неисправный кабель, использовании индукционной катушки для приема импульсного сигнала и суждении об отклонении от кабеля по характеристикам импульсного сигнала. Когда характеристики принятых импульсных сигналов отклоняются, это определяется как точка повреждения.
4. Метод А-образной рамы:
Если в подземном кабеле возникает замыкание на землю, мы можем использовать метод разности потенциалов для поиска точки повреждения. Метод заключается в подаче испытательного напряжения между точкой испытания неисправного кабеля и землей, затем вокруг точки ввода кабеля образуется распределенное электрическое поле, концентрическое с точкой ввода. Между любыми точками с одинаковым радиусом в этом электрическом поле нет разности потенциалов, но существует разность потенциалов между любыми двумя точками с разными радиусами (точки А и В на рисунке), и когда расстояние между двумя точками фиксировано, чем ближе объект к двум точкам, тем сильнее разность потенциалов.
Используя эту особенность, мы можем постепенно приближать точки А и В к центральной точке. Когда точка повреждения находится точно между точками А и В, разность потенциалов становится нулевой. Если продолжить движение за точку повреждения, полярность разности потенциалов изменится на противоположную, так что точка заземления может быть точно определена путем перемещения вперед и назад.

Расположение и инструкции по эксплуатации прибора

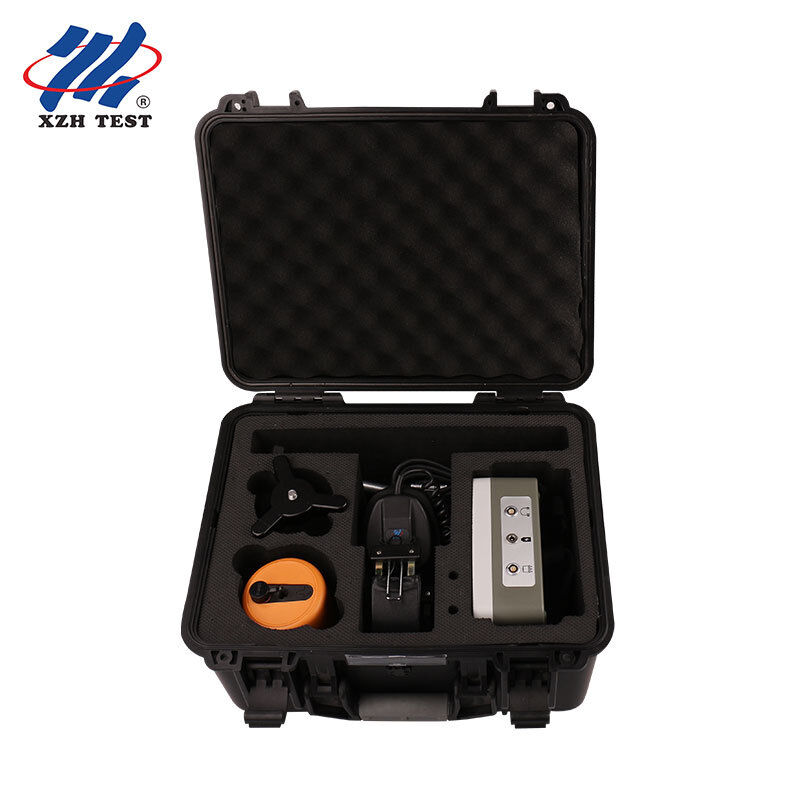

Состав прибора
1. Кабельный дефектоискатель: точно определяет точки повреждения кабеля в пределах диапазона грубого измерения.
2. Зонд: включает зонд, три захвата и соединительный стержень, подключен к входному каналу для приема сигналов.
3. Наушники; подключите входной канал прибора для точного определения местоположения (обратная связь выходного сигнала).
4. 7-жильный сигнальный кабель: соединительный кабель между прибором для точного определения местоположения и зондом (соединяет прибор для точного определения местоположения и зонд).
5. Зарядное устройство: Подключите к зарядному гнезду прибора для зарядки.
6. А-образная рама: используется при тестировании методом шагового напряжения.
7. Соединительный кабель А-образной рамы: кабельный дефектоискатель и соединительный кабель А-образной рамы.
8. Заземляющий штырь: Сопутствующий аксессуар для А-образной рамы.

Упаковочный лист

После подключения А-образной рамы автоматически откроется интерфейс тестирования, показанный справа.
Обратите внимание, что в нижней части А-образной рамы есть стрелки, красная и зеленая, красная спереди, зеленая сзади. Это означает, что красный цвет указывает конец кабеля, а зеленый - начало кабеля.

Медленно перемещайте А-образную раму вдоль трассы прокладки кабеля к концу кабеля и наблюдайте за изменениями красной и зеленой гистограмм на экране тестирования. Это отражает изменение направления тока.
На большом расстоянии от точки повреждения красные и зеленые полосы на экране выглядят слегка неровными и маленькими.
При приближении к точке повреждения, например, примерно в 5 метрах от точки повреждения, вы заметите, что красная гистограмма становится очень большой, как показано на изображении выше слева.
Когда вы находитесь непосредственно над точкой повреждения или примерно в 1-2 метрах перед и позади точки повреждения, вы заметите, что красная и зеленая гистограммы становятся очень маленькими и отображаются на экране, как показано на изображении справа выше.
После прохождения точки повреждения, например, примерно в 5 метрах от точки повреждения, вы заметите, что зеленая гистограмма становится очень большой.
Таким образом, терпеливо исследуя, вы сможете найти место повреждения.
