Локатор неисправностей кабеля
>

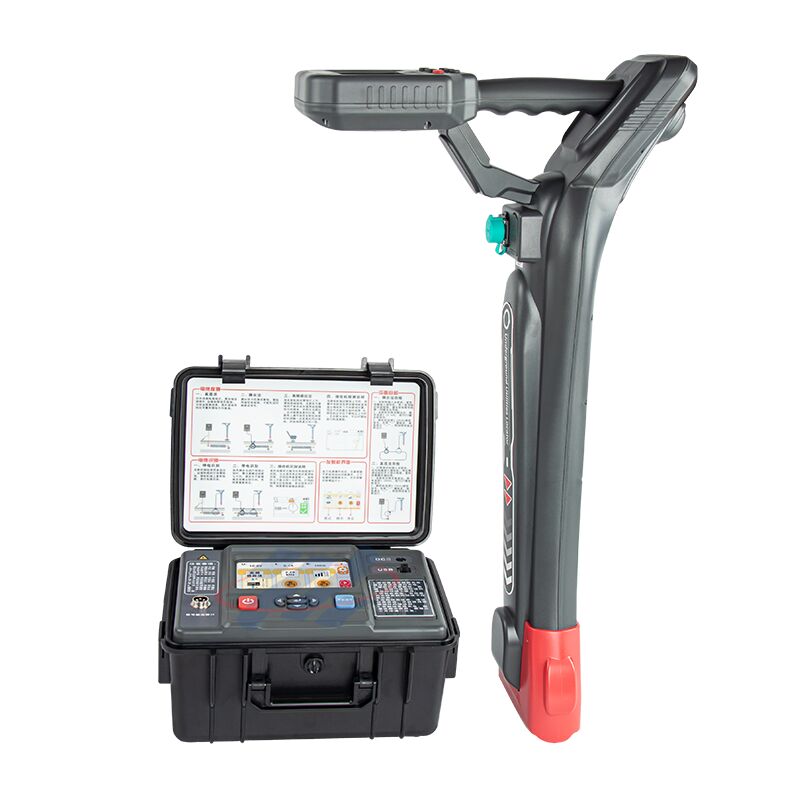

Портативный электрический кабель и металлопроводный локатор-тестер для обнаружения неисправностей подземных кабелей

Портативный электрический кабель и металлопроводный локатор-тестер для обнаружения неисправностей подземных кабелей

Детали продукта:
Место происхождения: Сиань, Шаньси, Китай
Фирменное наименование: XZH TEST
Сертификация: CE, ISO
Номер модели: XHGX507X
Подробная информация
Место происхождения:
Сиань, Шаньси, Китай
Фирменное наименование:
XZH TEST
Сертификация:
CE, ISO
Номер модели:
XHGX507X
Применение:
Местонахождение подземных кабелей и труб
на заказ:
Служба OEM
Транспортный пакет:
Деревянный ящик, наполненный пеной
Гарантия:
12 месяцев
Рабочий режим передатчика:
прямое соединение, сцепление, индуктивное
Дисплей:
Цифровые
Выходная частота передатчика:
577 Гц, 815 Гц, 8 кГц, 33 кГц, 65 кГц, 82 кГц, 133 кГц, SS Low, SS High, многочастотный режим.
Частота приемника:
50 Гц, 60 Гц, LF, SSLOW, SSHIGH, 577 Гц, 8 КГц, 33 КГц, 82 КГц, 133 КГц, изначально 577 Гц.
Trading Information
Количество мин заказа:
1 единицы
Упаковывая детали:
Деревянный корпус
Время доставки:
5-8 рабочих дней
Условия оплаты:
T/T
Характер продукции

Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline LocatorPortable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline LocatorPortable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator


Этот локатор кабельной трубы XHGX507X использует электромагнитный сигнал подземного кабеля для определения местоположения кабеля и дает глубину и показания тока,для реализации функции обнаружения кабеля.

Передатчик и приемник этого устройства соответствуют части 15 правил FCC США, это оборудование соответствует соответствующим положениям Европейской Директивы 1999/5/ЕС.



Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator
Особенности:
  • Это устройство может быть использовано для поиска пути кабеля, отключения питания и идентификации кабеля
  • Поддерживает функции указания направления и фазы тока, и имеет уникальную технологию, которая может отображать текущее направление и фазу сигнала отслеживания,эффективное улучшение точности пути поиска.
  • В то же время он может обнаружить глубину кабеля.
  • Передатчик с несколькими частотными опциями, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, многочастотный режим.
  • Функция с помощью омметра для проверки текущего значения внешнего непрерывного сопротивления.
  • Цифровое отображение силы сигнала
  • Левая и правая стрелки указывают местонахождение трубопровода
  • Рабочая частота
  • Графическое отображение силы сигнала
  • Режим работы
  • Мощность батареи
  • Компас указывает направление трубопровода
  • Отображение глубины трубопровода и тока в реальном времени


Краткое знакомство с передатчиком

Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator

Приборная панель передатчика и введение функций
Передатчик является источником сигнала, который может излучать достаточно мощности, и является одним из ядров этого набора инструментов. Он имеет полные функции, высокий интеллект и простую работу.

Введение группы
Примечание: см. рисунок выше
1. Ключ 2. Выходной порт 3. Область LCD-дисплея 4.
соединенный ключ
6- Меню соединенный ключ 7.

Введение функции
1. Ключ переключателя: этот переключатель является переключателем самозамыкания; нажмите его, чтобы включить питание, передатчик находится в рабочем состоянии; всплывает, чтобы отключить питание, передатчик находится в состоянии отключения.

2. Выходный порт: Этот порт представляет собой многоядерный выделенный авиационный разъем; он используется для изменения режима выхода сигнала.вставляя соединение сцепления сцепления является режим сцепления; не соединяя линию - это режим индукции.

3Область отображения жидких кристаллов: отображение необходимой основной информации.

4. Ключ частоты: этот ключ является мягким переключателем; частота выходного сигнала может меняться каждый раз, когда он нажимается; начальное включение составляет 577 Гц. Первоначально 8 КГц в режиме восприятия.В интерфейсе меню настройки частоты, нажмите эту клавишу, чтобы выбрать или отменить частоту, покрытую световой панелью; в режиме многочастотного настройки нажмите эту клавишу, чтобы выбрать канал частоты выхода.

5. Ключ питания: Этот ключ является мягким переключателем; мощность выхода может быть изменена один раз каждый раз, когда он нажимается, и он может быть выбран из низкого класса, среднего класса, высокого класса и полного класса.Проверьте в меню частоты; в режиме многочастотного настройки нажмите эту клавишу для выбора частоты выхода.

6. Ключ меню: Эта клавиша является мягким переключателем для ходьбы; нажмите эту клавишу, чтобы перейти в меню настройки частоты, режим измерения сопротивления и настройку многочастотного режима.

7Порт зарядки: этот порт представляет собой зарядную стойку Φ2.1; он используется для подключения специального зарядного устройства для зарядки батареи.




Содержание отображения интерфейса передатчика
Частота Показать текущую частоту выхода
Сила Показать текущую выходной мощности; он может отображать низкого уровня, среднего уровня,
высококачественный и полнокачественный соответственно
Режим Показывает текущий рабочий режим; прямое соединение, сцепление и индукция могут
указываются отдельно.
Текущий Показать значение текущего потока петли; эффективное отображение составляет 0-999 mA.
Импеданс: отображается значение импеданса текущей петли; эффективное отображение
00001-20000 ом.
Сила Указывает текущую мощность батареи; это представлено символом батареи, все черное
полная мощность, и слева отображается процент текущей мощности.
Соответствующий совет Когда круг под картинкой начинает вращаться, это означает, что передатчик
Работает стабильно.
Настройка частоты 577 Гц, 815 Гц, 8 кГц, 33 кГц, 65 кГц, 82 кГц, 133 кГц, ss низкий, ss высокий, многочастотный режим.



Режим выхода сигнала - режим работы передатчика
Передатчик может выводить различные сигналы переменного тока, которые могут быть нанесены на целевой кабель тремя способами (прямое соединение, сцепление, индукция).Для обеспечения надежной передачи сигнала по целевому кабелю, должна быть надежная петля в линии.емкостная петля, состоящая из распределенной емкости, сформированной между достаточно длинным кабелем и землей, или прямая петля, состоящая из точек сбоя короткого замыкания между линиями.



Краткое представление получателю

Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator

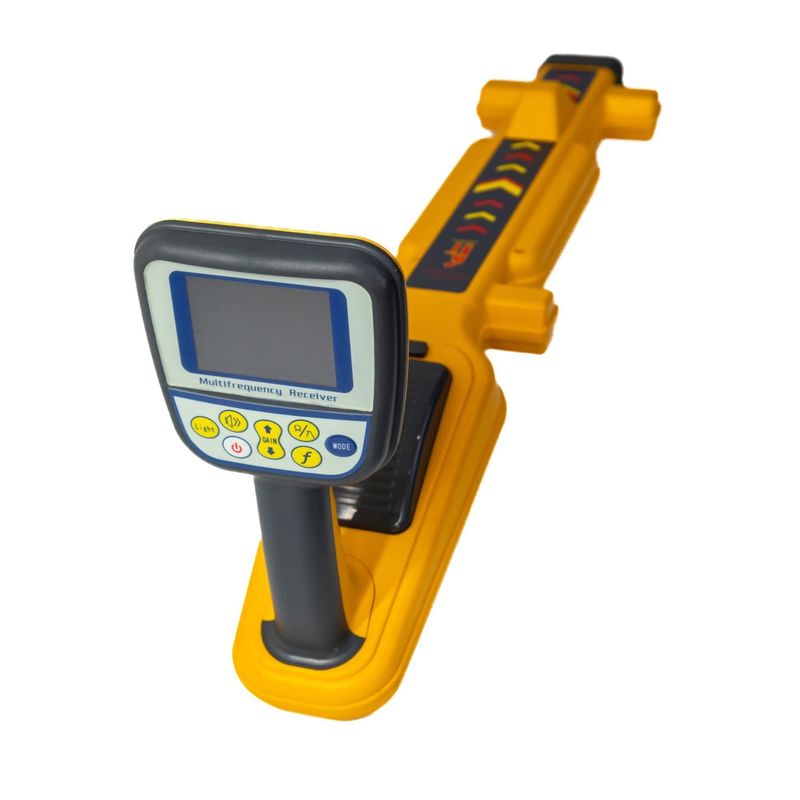

Панель приемника и введение функций
Приемник представляет собой интеграцию системной схемы, способной принимать определенное магнитное поле и преобразовывать его в электрический сигнал для отображения и уведомления оператора.Это второе ядро этого набора инструментов.Он полностью функционален, высокоинтеллигентен, портативный, легкий и прост в эксплуатации.

Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator



Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator

Введение функции отображения контента интерфейса
Интерфейс режима стрелки широкого пика приемника
Частота:Показать значение текущей частоты приема; исходное значение 577 Гц при включении.

Решетка:Сила сигнала определяется длиной решетки; решетка движется с обеих сторон в середину, и сигнал слишком силен или выходит из диапазона, когда решетка полна.

Три цифры:Сила сигнала обозначается размером числа; действительный диапазон - 00.0-99.9, когда показано 99,9, сигнал слишком сильный или не в диапазоне.

Цветовой компас:указывает направление трубопровода.

Глубина и ток:Указывает измеренную глубину подземного трубопровода и ток на трубопроводе.

Прибыль:Указывает увеличение сигнала, в настоящее время обрабатываемого приемником, с динамическим диапазоном 000-140 дБ; автоматически регулируется по умолчанию.

Режим:Указывает, как приемник принимает сигнал, и показывает узкий пик, широкий пик, корни, широкий пик стрелка, пик + корни и внешнее оборудование; первоначальное включение является широкий пик.Внешние устройства автоматически распознаются.

Уровень батареи:Указывает текущий уровень аккумулятора; он обозначается символом аккумулятора.

Объем:Отображает текущее рабочее состояние звонка, представленное символом рога плюс линия, одна линия - низкая громкость, две линии - средняя громкость, три линии - высокая громкость,и крест - это чтобы выключить бум.Первоначальное включение - это выключить бум.

Левая и правая стрелки:Стрелки автоматически отображаются с кабеля для указания местоположения кабеля; две стрелки отображаются над кабелем.

Текущее направление:При использовании частоты SS эта функция может отображать направление сигнала, чтобы помочь оператору в поиске пути.

Показание фазы:При использовании частоты SS приемник отображает фазу сигнала.


Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator
Характеристики приемника

1) Позиционирование кабеля: выберите метод хребта волны и используйте параллельное позиционирование антенны для быстрого отслеживания целевого кабеля.сигнал является самым большим и обе стороны уменьшаются. Выберите метод долины и используйте вертикальную антенну для позиционирования. Когда нет соседних кабелей и источников помех, позиционирование более точно и надежно.Когда приемник над кабелем, сигнал самый маленький, а сигнал с обеих сторон большой.

2) Измерение глубины: в режиме прямого подключения глубина измеряется непосредственно.и держать корпус прибора неподвижно, когда направление, указанное компасом, указывает прямо вперед, а значение звука в реальном времени отображается в левом верхнем углу.

голосовой запрос
Отличительной особенностью этого прибора является то, что он имеет голосовую подсказку, которая может уменьшить усталость глаз оператора при длительной работе и сделать работу обнаружения более простой и ясной.Объем звука, излучаемого приемником, пропорционален силе получаемого сигналаПри увеличении единства, когда звук от приемника громкий и быстрый, это означает, что полученный сигнал сильный, и наоборот, это означает, что сигнал, который получается, сильный.
Когда приемник находится в крепостном режиме, звук наиболее громкий и резкий прямо над кабелем, а звук небольшой и редкий с обеих сторон.Когда приемник находится в долине, звук самый маленький и редкий прямо над трубопроводом, и звук громкий и плоский с обеих сторон.



Рабочий режим приемника
принцип работы
Когда на кабель наносится сигнал, на кабеле возникает ток, и ток генерирует магнитное поле, которое излучается вокруг кабеля.Частота магнитного поля соответствует частоте применяемого сигнала. Сила кабеля как центр круга и излучение уменьшается, а направление - это направление касания определенной точки на круге излучения.
Приемник принимает сигнал магнитного поля или сигнал электрического поля, просочившийся, излучаемый кабелем через внутреннюю антенну или внешнее устройство ввода,и может обрабатываться в двух различных режимах работы, и изменение силы сигнала сообщается оператору.

Режим приема сигнала - режим работы приемника

Метод креста(узкие вершины, широкие вершины, широкие стрелы, вершины + долины)
Метод проходного потока(потолок)




Список упаковки
Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator


Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator
Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator
Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator
Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator
