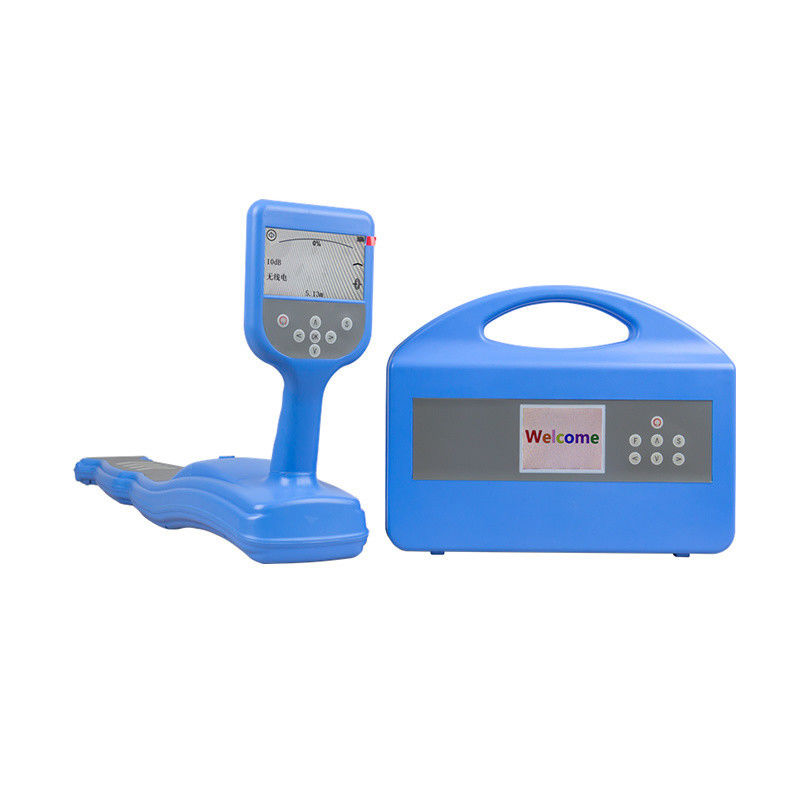

XHGX507C1 Локатор кабельных трубпрофессиональная система обнаружения подземных коммуникаций, разработанная для операторов муниципальной инфраструктуры, электросетей, телекоммуникаций и трубопроводных сетей. Полный комплект включает в себя мощный передатчик мощностью 15 Вт (макс. прямой выход 300 В, 9 регулируемых уровней), прецизионный приемник с измерением глубины и тока в реальном времени, соединительный зажим диаметром 125 мм и гибкий идентификационный зажим диаметром 200 мм, поддерживающий отслеживание трассы кабеля/трубы, отображение направления, измерение глубины прокладки (0–20 м), интеллектуальную идентификацию до 20 кабелей и дополнительное определение места повреждения заземления с А-образной рамой в одном интегрированном ящике для инструментов.
В отличие от обычных локаторов, которые требуют многократных перемещений между передатчиком и приемником, XHGX507C1 позволяет техническим специалистам предварительно калибровать до 20 кабелей на конце передатчика (с номерами L1–L20), а затем идентифицировать их один за другим на удаленном конце. Приемник отмечает успешное совпадение зеленым значком галочки и звуковым сигналом, а нецелевые кабели — красным крестом, что значительно сокращает время полевых работ и повышает безопасность на рабочих площадках с несколькими кабелями.
Ключевые особенности
Передатчик высокой мощности 15 Вт, 9 регулируемых уровней:Максимальное прямое выходное напряжение 300 В с полностью автоматическим согласованием импеданса в реальном времени, защитой от перегрузки и короткого замыкания, обеспечивающей стабильную подачу сигнала при различных условиях почвы и заземления.
Три метода подачи сигнала:Прямое подключение (самый сильный сигнал, дальность обнаружения до 20 км), соединительный зажим (бесконтактный, подходит для кабелей под напряжением) и индукционный (проводка не требуется, для глубины залегания до 2 м). Режим вывода определяется автоматически подключенным аксессуаром.
11 активных и пассивных частот обнаружения:11 активных частот от 640 Гц до 197 кГц (640 Гц, 1,28 кГц, 2,56 кГц, 3,20 кГц, 4,09 кГц, 8,19 кГц, 10,2 кГц, 32,7 кГц, 65,6 кГц, 81,9 кГц, 197 кГц) плюс 50 Гц/60 Гц/250 Гц промышленно-частотное и радиочастотное пассивное обнаружение — всего на приемнике 14 выбираемых частот.
Измерение глубины и тока в реальном времени (0–20 м):Точность плоского положения центральной оси в пределах ±5% (глубина захоронения 0–3м) и −10% (глубина захоронения 3–20м); Для более надежной проверки глубины доступны ручные методы впадины 45° и 80% широкого пика.
Дальнее отслеживание:Прямое соединение обычно достигает длины кабеля 0–20 км; метод соединения обычно достигает 0–10 км, в зависимости от сопротивления заземления, сопротивления кабеля и глубины залегания.
20-кабельная система идентификации:Предварительная калибровка до 20 кабелей (L1–L20); идентификация проходит, когда ток обнаружения составляет ≥0,3 мА, в пределах 75–135 % от калиброванного значения и совпадает стрелка направления тока — отображается в виде зеленой галочки со звуковым сигналом; нецелевые кабели отмечены красным крестом.
Анализ текущего направления:На частотах 640 Гц, 1,28 кГц, 2,56 кГц и 3,20 кГц приемник сравнивает фазу сигнала, чтобы отличить целевой трубопровод от соседних параллельных линий, что устраняет наиболее распространенную причину ошибок отслеживания в перегруженных коммунальных коридорах.
Интерфейсы Guided Wire-Cruise и классического позиционирования:Визуально смоделированный трубопровод и стрелки направления направляют операторов непосредственно над линией; Классический режим добавляет отображение компаса, а измерение искажений сигнала проверяет надежность данных путем сравнения пиковых и впадинных форм сигналов.
Сильная конструкция против помех:Сверхузкополосная цифровая фильтрация подавляет частотные и гармонические помехи от соседних кабелей, находящихся под напряжением; зеленый/красный индикатор доверия сообщает оператору, можно ли доверять отображаемому результату.
Дополнительный А-образный корпус. Место замыкания на землю:Используя метод ступенчатого напряжения при частоте 640 Гц–3,20 кГц, повреждения изоляции и замыкания на заземление трубопроводов и кабельных оболочек можно точно определить с помощью стрелок направления.
Готовая к эксплуатации конструкция:5-дюймовый (передатчик) и 4,3-дюймовый (приемник) емкостные сенсорные ЖК-дисплеи, читаемые при солнечном свете; встроенный специальный ящик для инструментов выдерживает давление около 200 кг; Литиевые аккумуляторы с длительным сроком службы обеспечивают полный рабочий день.
Технические характеристики Передатчик
| Элемент |
Спецификация |
| Выходная мощность |
Макс. 15 Вт, 9 уровней регулировки |
| Выходное напряжение |
Макс. 300 В (прямой выход) |
| Выходные частоты |
640 Гц, 1,28 кГц, 2,56 кГц, 3,20 кГц, 4,09 кГц, 8,19 кГц, 10,2 кГц, 32,7 кГц, 65,6 кГц, 81,9 кГц, 197 кГц |
| Режимы вывода |
Прямое подключение, метод соединения, метод индукции — автоматически определяется подключенным аксессуаром |
| Согласование импеданса |
Полностью автоматическое согласование и защита импеданса в режиме реального времени |
| Защита цепи |
Защита от перегрузки и короткого замыкания |
| Отображать |
5-дюймовый емкостный сенсорный цветной ЖК-экран |
| Батарея |
Литий-железо-фосфатный аккумулятор большой емкости 11,1 В. |
| Зарядное устройство |
11,1 В постоянного тока, 3 А |
| Размеры/Вес |
Прибл. 320 × 275 × 145 мм / прибл. 3,85 кг |
| Интерфейсы подключения |
USB-порт, порт постоянного тока, авиационная розетка; кабель передатчика 3м |
| Корпус |
Встроенный специальный ящик для инструментов, выдерживает ок. давление 200 кг; сопротивление давлению переменного тока 3700 В/среднеквадратичное значение между верхней и нижней частью коробки |
| Безопасность/ЭМС |
IEC61010-1 (CAT III 300 В, CAT IV 150 В, степень загрязнения 2); МЭК61326 (ЭМС) |
Получатель
| Элемент |
Спецификация |
| Функции |
Отслеживание пути трубопровода (отслеживание положения, отображение направления, измерение глубины, измерение тока), идентификация кабеля, поиск неисправностей А-образной рамы (опция) |
| Входной сигнал |
Встроенная приемная катушка, гибкий приемный зажим, А-образная рамка (опция) |
| Получение частот |
14 вариантов выбора: 50 Гц, 60 Гц, 250 Гц (пассивный); 640 Гц, 1,28 кГц, 2,56 кГц, 3,20 кГц, 4,09 кГц, 8,19 кГц, 10,2 кГц, 32,7 кГц, 65,6 кГц, 81,9 кГц, 197 кГц (активный); Доступны полосы радиочастотного пассивного обнаружения |
| Режимы обнаружения |
Широкий пик, узкий пик, метод долины |
| Режимы отображения |
Классический режим позиционирования, режим проводного (управляемого) режима, режим измерения искажений сигнала |
| Диапазон обнаружения |
Прямое сообщение: 0–20 км; метод сцепления: 0–10 км; индукционный метод: подходит для кабелей, проложенных на глубине менее 2 м. |
| Измерение глубины |
0–20 м, глубина и текущее отображение в реальном времени; точность позиционирования центральной оси: ±5% (глубина закопания 0–3м), −10% (глубина закопания 3–20м) |
| Идентификация кабеля |
Интеллектуальная идентификация с гибким зажимом; 1–20 калибруемых кабелей (L1–L20); Критерии прохождения: ток ≥0,3 мА, 75–135 % от калиброванного значения, соответствие направлению тока; прямое подключение: сопротивление шлейфа 0–8 кОм (прибл. 0–20 км); метод связи: сопротивление контура 0–1 кОм (прибл. 0–6 км) |
| Звуковая индикация |
FM-тон, который меняется в зависимости от уровня сигнала |
| Индикация защиты от помех |
Зеленый: отсутствие помех/результат заслуживает доверия; Красный: серьезные помехи/результат недостоверен. |
| Отображать |
4,3-дюймовый емкостный сенсорный цветной ЖК-экран, читаемый при солнечном свете |
| Батарея |
Литиевая аккумуляторная батарея высокой емкости 8,4 В, 5200 мАч |
| Размеры/Вес |
Прибл. 350 × 155 × 700 мм / прибл. 2 кг |
| Интерфейсы подключения |
USB-порт Type-C, авиационная розетка |
| Сопротивление давлению |
2000 В переменного тока/среднеквадратичное значение (между передней и задней частью корпуса) |
| Безопасность/ЭМС |
IEC61010-1 CAT III 600 В, IEC61010-031, IEC61326, степень загрязнения 2 |
Зажимы и аксессуары
| Элемент |
Спецификация |
| Соединительный зажим передатчика |
Размеры 297×194×39 мм; внутренний диаметр Φ125 мм; вес ок. 1,18 кг |
| Гибкий идентификационный зажим |
Гибкий тип катушки, внутренний диаметр Φ200 мм; большие диаметры изготавливаются по запросу |
| Тестовые выводы |
Красный измерительный провод длиной 3 м, черный измерительный провод длиной 3 м (двусторонние зажимы типа «крокодил») |
| Рабочая среда |
От −10°C до 40°C, относительная влажность ниже 80 %. |
| Среда хранения |
От −10°C до 50°C, относительная влажность ≤95%, без конденсации |
| Зарядка аккумулятора |
Передатчик: прибл. 5–6 ч от пониженного напряжения (выключенное состояние); Приемник: ок. 3–4 часа; 300–500 циклов зарядки/разрядки; заряжайте раз в 3 месяца при простое |
Приложения
| Промышленность |
Типичное использование |
| Электроэнергетические предприятия |
Отслеживание пути силового кабеля, идентификация кабеля под напряжением/неподключенным, проверка перед раскопками и распиловкой, определение места повреждения оболочки |
| Муниципальная инфраструктура |
Картографирование и учет подземных водопроводов, газопроводов и теплопроводов |
| Техническое обслуживание трубопроводов |
Регулярное патрулирование, предотвращение повреждений, выявление повреждений изоляции. |
| Строительство и гражданское строительство |
Расположение инженерных сетей перед раскопками для предотвращения ударов кабеля |
| Телекоммуникации |
Отслеживание маршрутов оптоволоконных и медных кабелей в общих каналах |

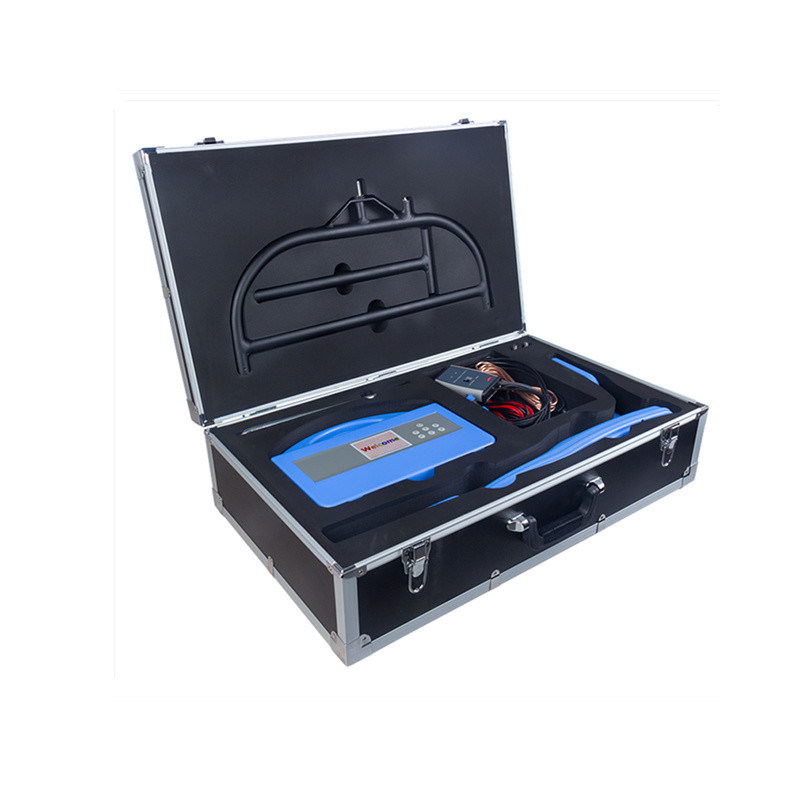

Стандартный упаковочный лист
| Нет. |
Элемент |
Количество |
| 1 |
Получатель |
1 единица |
| 2 |
Передатчик |
1 единица |
| 3 |
Прямая сигнальная линия |
1 |
| 4 |
Соединительный (пусковой) зажим передатчика |
1 |
| 5 |
Приемный гибкий зажим |
1 |
| 6 |
Двусторонний тестовый провод с зажимом типа «крокодил» |
1 |
| 7 |
Зарядное устройство передатчика |
1 |
| 8 |
Зарядное устройство приемника |
1 |
| 9 |
А-образная рама |
1 |
| 10 |
Соединительный кабель А-образной рамы |
1 |
| 11 |
Заземляющая игла (заземляющий штифт) |
1 |
| 12 |
USB-кабель |
1 |
| 13 |
Шлицевой ключ |
1 |
Часто задаваемые вопросы
Вопрос: Что может XHGX507C1?
Он сочетает в себе отслеживание маршрутов подземных кабелей/труб с отображением направления, измерением глубины (0–20 м) и силы тока в реальном времени, идентификацию кабеля (до 20 кабелей) и опциональную А-образную рамку для определения места повреждения заземления — три функции в одном комплекте, что устраняет необходимость использования нескольких приборов на площадке.
Вопрос: На каком расстоянии и на какой глубине он может обнаружить?
Прямое соединение обычно достигает длины кабеля 0–20 км, а метода соединения 0–10 км, в зависимости от сопротивления заземления, сопротивления кабеля и глубины прокладки. Измерение глубины в реальном времени охватывает диапазон 0–20 м; для более надежных результатов можно использовать ручной метод 45°-долины или 80%-ный метод широкого пика.
Вопрос: Как работает идентификация 20 кабелей?
Заранее откалибруйте каждый целевой кабель (L1–L20) на стороне передатчика. На удаленном конце зажмите кабель гибким зажимом: если ток обнаружения ≥0,3 мА, находится в пределах 75–135 % от калиброванного значения и направление тока совпадает, на приемнике отображается зеленая галочка со звуковым сигналом — кабель подтвержден. Другие кабели отмечены красным крестом.
Вопрос: Можно ли использовать его с кабелями под напряжением?
Да. Для кабелей под напряжением используйте соединительный зажим (электрический контакт не требуется; оба конца оболочки должны быть хорошо заземлены) или нейтральный/заземляющий провод или метод инжекции в оболочку, который должен выполняться квалифицированными энергетиками. Выход прямого подключения следует использовать только с обесточенными кабелями, безопасность которых подтверждена.
Вопрос: Какую частоту мне выбрать?
Значение по умолчанию 3,20 кГц подходит для большинства задач. Используйте низкие частоты (640–3,20 кГц) для отслеживания на больших расстояниях (более 2–3 км), средние и высокие частоты около 8,19 кГц для общего отслеживания трубопроводов и высокие частоты (32,7–197 кГц) для трубопроводов с высоким сопротивлением, таких как чугунные трубы с покрытием. В индукционном режиме передатчик выдает частоту 32,7 кГц, 81,9 кГц или 197 кГц.
Вопрос: Может ли он обнаружить неисправности трубопровода?
При подключенном дополнительном А-образном корпусе приемник автоматически переключается в режим поиска неисправностей и использует метод ступенчатого напряжения в диапазоне 640 Гц–3,20 кГц для определения повреждений изоляции изолированных труб, повреждений заземления небронированных низковольтных кабелей и повреждений оболочки высоковольтных кабелей.
Примечание по безопасности:Данное устройство должно эксплуатироваться обученным и авторизованным персоналом, соблюдающим правила безопасности, указанные в руководстве пользователя. Перед обнаружением отключения питания и идентификацией кабеля с использованием прямого выхода убедитесь, что целевой кабель обесточен. Соответствует IEC61010-1/IEC61326; сертифицирован CE и ISO; гарантия 12 месяцев с сертификатом. Индивидуальные настройки (диаметр зажима, набор частоты и т. д.) доступны по запросу.
Свяжитесь с нами сегодня для получения предложения или технической консультации по локатору кабельных труб XHGX507C1.
