Описание продукта2450 Дж "Рабочая лошадка"
"XHHV535-4T" - это высоковольтный генератор импульсов постоянного тока с высоким энергопотреблением, установленный на тележке, обеспечивающий 2450 Дж энергии разряда—самый высокий показатель в серии XHHV535—при напряжении до 35 кВ для испытаний повреждений подземных силовых кабелей и анализа выдерживаемого напряжения постоянным током. Созданный на основе одного конденсатора емкостью 4 мкФ/35 кВ, он обеспечивает максимальную энергию пробоя для сложных кабельных повреждений с высоким сопротивлением благодаря упрощенной и экономичной конструкции с одним конденсатором.

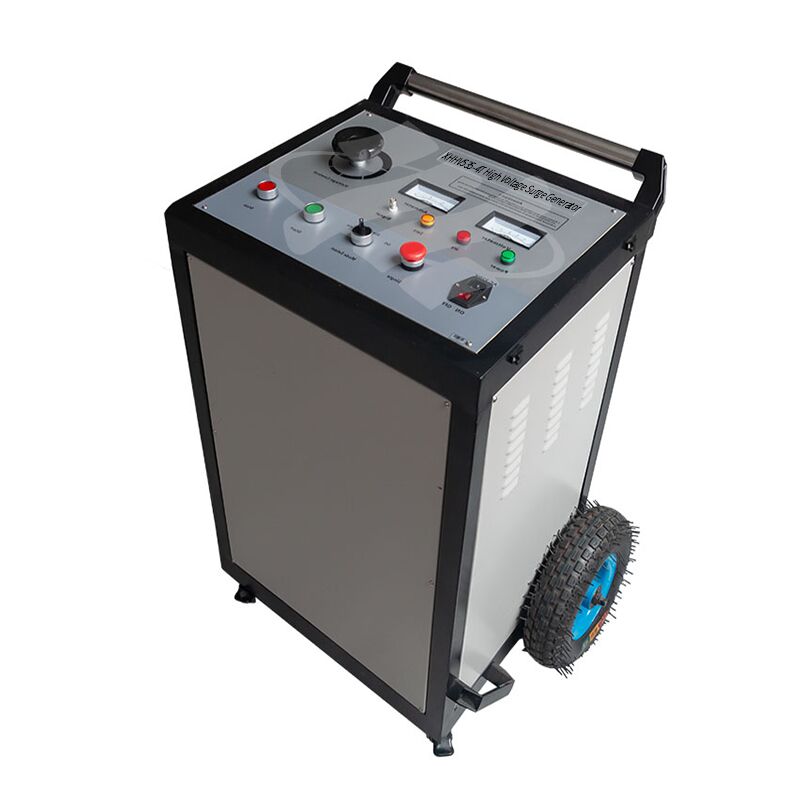

Интегрируя источник высокого напряжения постоянного тока, конденсатор накопления энергии, разрядный искровой промежуток, автоматическое разрядное устройство и встроенный модуль выборки формы сигнала повреждения в мобильную тележку (119 кг), XHHV535-4T имеет три режима работы: испытание выдерживаемого напряжения постоянным током, одиночный импульсный разряд и периодический циклический разряд с Автоматический таймер импульсов 7 секунд. Линейный коммуникационный разъем Dual-Q обеспечивает синхронизированную выборку формы сигнала с локаторами повреждений кабеля во время испытаний пробоем при высоком напряжении. Гуманный дизайн тележки обеспечивает легкое перемещение в цехах и лабораториях.
Почему стоит выбрать XHHV535-4T?
Максимальная энергия, минимальная сложность—XHHV535-4T обеспечивает самую высокую энергию одиночного импульсного разряда (2450 Дж) в семействе XHHV535 благодаря проверенной архитектуре с одним конденсатором. Для организаций, которые отдают приоритет пиковой энергии пробоя над гибкостью переключения между несколькими напряжениями, 4T предлагает исключительную ценность благодаря меньшему количеству компонентов, меньшей сложности обслуживания и более доступной цене по сравнению с 3-скоростным XHHV535-4TS. Идеально подходит для применений при повреждениях кабеля с высоким сопротивлением, где максимальная мощность разряда имеет решающее значение для преодоления барьеров повреждения.
2450 ДжМакс. энергия импульса
35 кВВыходное напряжение
4 мкФКонденсатор
2 кВАМощность импульса
7 сЦикл автоматического импульса
Ключевые особенности
Максимальная энергия разряда 2450 Дж—самая высокая в серии XHHV535 для сложных повреждений с высоким сопротивлением
Трехрежимная работа: выдерживаемое напряжение постоянным током, одиночный импульс и периодический циклический разряд
Автоматический таймер импульсов 7 секунд с возможностью ручного управления
Встроенный модуль выборки формы сигнала повреждения для высокоточной выборки формы сигнала при испытаниях повреждений кабеля
Коммуникационный разъем (сигнальный порт): двухлинейный интерфейс Q с локаторами повреждений кабеля для синхронизированной выборки пробоя
Защита от нулевого старта: высокое напряжение заблокировано, если ручка регулировки напряжения не находится в нулевом положении
Автоматический разряд: остаточное напряжение конденсатора автоматически разряжается при остановке или выключении
Двойные стрелочные индикаторы 2,5 класса для мониторинга напряжения и тока в реальном времени
Надежная архитектура с одним конденсатором: упрощенное обслуживание, более низкая общая стоимость владения

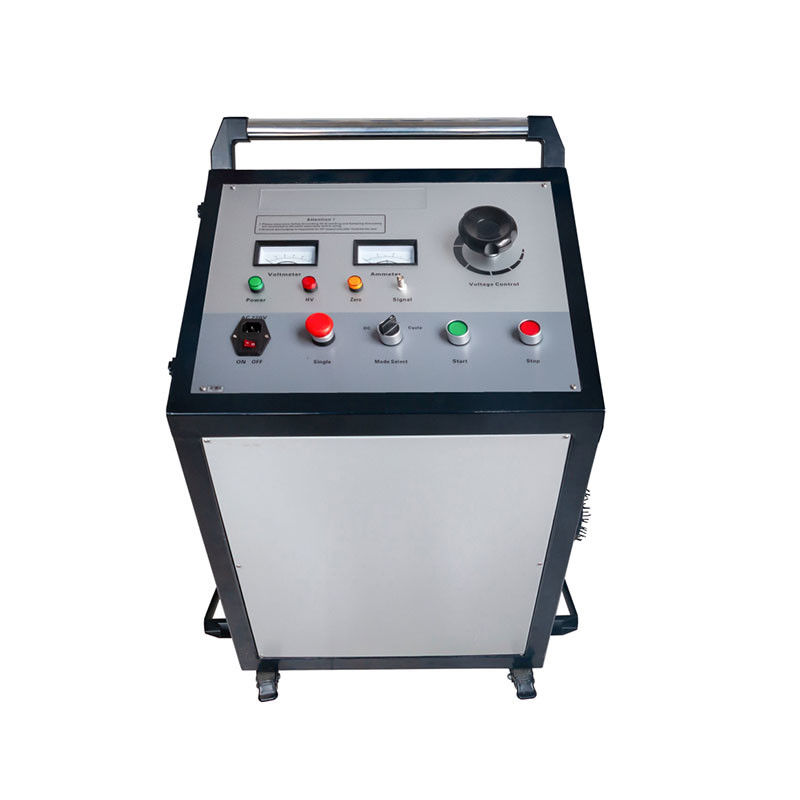

Расположение передней панели
| Управление |
Функция |
| Амперметр |
Отображает ток на стороне низкого напряжения в реальном времени |
| Вольтметр |
Показывает уровень выходного высокого напряжения |
| Индикатор нуля |
Ручка регулировки напряжения в нулевом положении; должна гореть, прежде чем "Старт" станет эффективным |
| Индикатор высокого напряжения |
Горит = высокое напряжение активно; Выключено = нет выходного высокого напряжения |
| Индикатор питания |
Горит, когда питание AC220V нормально после включения выключателя питания |
| Выключатель питания |
Вход AC220V 50 Гц; предохранитель 8 А; управление питанием основной системы |
| Переключатель режимов |
Выдерживаемое напряжение (DC), Одиночный импульс, Циклический разряд |
| Кнопка "Старт" |
Инициирует высокое напряжение в нулевом состоянии; индикатор высокого напряжения горит; не ноль = недействительно |
| Кнопка "Стоп" |
Отключает выход высокого напряжения; автоматически разряжает остаточное напряжение на устройстве и кабеле |
| Ручка регулировки напряжения |
Нулевое состояние = индикатор нуля горит; после запуска высокого напряжения поверните для увеличения напряжения |
| Сигнальный разъем |
Двухлинейный разъем Q для локатора повреждений кабеля для выборки формы сигнала пробоя |
Технические параметры
| Выходное напряжение |
0–35 кВ (плавная регулировка) |
| Встроенный конденсатор |
4 мкФ/35 кВ |
| Энергия разряда |
2450 Дж |
| Мощность импульса |
2 кВА |
| Время автоматического импульса |
~7 с автоматическое (доступно ручное управление) |
| Точность напряжения |
2,5 класса |
| Высоковольтный делитель |
Встроенный; измерение стороны высокого напряжения в реальном времени |
| Режимы работы |
Выдерживаемое напряжение постоянным током / Одиночный импульс / Циклический разряд |
| Защита безопасности |
Блокировка нулевого старта, автоматический разряд, защита от перегрузки по току, защита от перенапряжения |
| Выборка формы сигнала |
Встроенный модуль выборки формы сигнала повреждения + коммуникационный разъем |
| Источник питания |
AC220V±10%, 50Hz±2% (другие частоты настраиваются) |
| Температура окружающей среды |
-20 – +50°C |
Целевые области применения
XHHV535-4T используется в мастерских по испытанию кабелей, пунктах технического обслуживания энергопредприятий, промышленных бригадах по электроиспытаниям и бюджетных поставщиках услуг по тестированию, которым требуется максимальная энергия одиночного импульсного разряда для устранения повреждений с высоким сопротивлением. Архитектура с одним конденсатором обеспечивает снижение затрат на обслуживание и превосходное соотношение цены и качества по сравнению с многоскоростными аналогами, что делает его практичным выбором для организаций, которые в основном проводят испытания при напряжении 35 кВ и ниже без необходимости переключения конденсаторов по уровням напряжения. Для применений, требующих выбора конденсатора по нескольким уровням напряжения, см. XHHV535-4TS (3-скоростной). Для полевых портативных нужд см. XHHV535-2L (25 кг) или XHHV535-4Z (35 кг).
▎Часто задаваемые вопросы
В: Как высоковольтный генератор импульсов работает при обнаружении повреждений кабеля?
Генератор импульсов разряжает импульс высокой энергии в поврежденный кабель, создавая контролируемую высоковольтную дугу в точке повреждения. Эта дуга создает как акустический сигнал (громкий стук, обнаруживаемый наземными микрофонами), так и электромагнитный импульс (обнаруживаемый индуктивным приемником). Комбинируя время прибытия акустического и электромагнитного сигналов, операторы могут точно определить местоположение повреждения—метод, известный как акустико-магнитная синхронизация.
В: Какой диапазон напряжения следует выбирать для различных типов кабелей?
Выбор напряжения в качестве общего руководства следует принципу номинального рабочего напряжения кабеля. Для низковольтных кабелей (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для распределительных кабелей среднего напряжения (6-15 кВ) подходит диапазон 16 кВ. Для высоковольтных кабелей (35 кВ и выше) используйте диапазон 32 кВ. Всегда сверяйтесь со спецификациями максимального испытательного напряжения от производителя кабеля и убедитесь, что все безопасные расстояния соблюдены во время работы при высоком напряжении.
В: Какие меры предосторожности необходимо соблюдать при работе с генератором импульсов?
Испытания с использованием высоковольтного генератора импульсов требуют строгих протоколов безопасности. Всегда проверяйте, что кабель полностью обесточен и изолирован от всех источников питания перед подключением. Установите минимальный безопасный периметр 5 метров вокруг зоны испытаний с предупреждающими знаками. Весь персонал должен использовать соответствующие СИЗ, включая одежду с защитой от дуги, высоковольтные изолирующие перчатки и диэлектрические бахилы. Встроенные функции безопасности—автоматический разряд при выключении питания, аварийная остановка и блокировка нулевого напряжения—обеспечивают дополнительные уровни защиты, но никогда не должны заменять надлежащие процедуры безопасности.
В: В чем преимущество нескольких уровней энергии (Джоулей) на этом устройстве?
Различные уровни энергии служат разным диагностическим целям. Низкие настройки энергии (например, 864 Дж–1024 Дж) идеально подходят для первоначального подтверждения повреждения и поиска повреждений с высоким сопротивлением, где избыточная энергия может усугубить повреждение кабеля. Средняя энергия (1225 Дж–2048 Дж) обеспечивает оптимальную силу акустического сигнала для большинства рутинных локализаций повреждений. Высокая энергия (2450 Дж+) предназначена для очень длинных кабелей, сценариев глубокого залегания или высокоимпедансных повреждений, которые требуют более сильной генерации дуги для создания обнаруживаемой акустической сигнатуры. Трехуровневый выбор позволяет операторам регулировать выходную мощность в соответствии с условиями эксплуатации.
В: Какая гарантия и поддержка включены в комплект этого генератора импульсов?
Стандартная 12-месячная гарантия от производственных дефектов с пожизненной технической поддержкой. Сертификация CE и ISO 9001:2015. Каждое устройство включает генератор импульсов, высоковольтный выходной кабель, заземляющий кабель, разрядный стержень, руководство пользователя и прочную тележку с запирающимися роликами для безопасной транспортировки. Установка на месте, ввод в эксплуатацию и обучение операторов по безопасности доступны по запросу. Запасные части, включая разрядные промежутки, конденсаторы и высоковольтные диоды, имеются на складе для быстрой замены.
