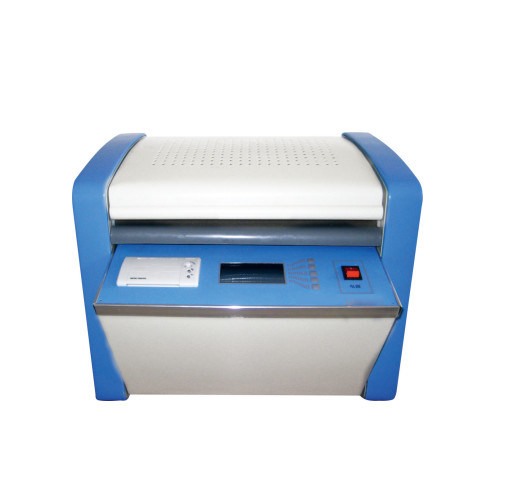

Измеритель диэлектрических потерь изолирующего масла трансформатора

XHYS101 испытатель диэлектрических потерь изолирующего масла спроектирован и изготовлен в соответствии с GB/T5654-2007 "Измерение относительной пермитивности,коэффициент диэлектрических потерь и сопротивление постоянного тока жидких изоляционных материалов";.

Используется для измерения коэффициента диэлектрических потерь и сопротивления постоянного тока жидких изоляционных сред, таких как изоляционное масло.Контроллер температуры, датчик температуры, испытательный мост диэлектрической потери, испытательный источник питания переменного тока, стандартный конденсатор, счетчик высокого сопротивления и источник высокого напряжения постоянного тока интегрированы внутри.Инструмент использует полностью цифровую технологию, полностью интеллектуальные автоматические измерения, и оснащен большим экраном (240×128) жидкокристаллического дисплея.и операторы могут использовать его грамотно без профессиональной подготовки.

(1) Масляная чашка имеет трехэлектродную структуру в соответствии с национальным стандартом GB/T5654-2007, а расстояние между электродами составляет 2 мм.который может устранить влияние отходящей емкости и утечки на результаты испытаний диэлектрических потерь.

(2) Прибор использует алгоритм индукционного нагрева средней частоты и PID-контроля температуры.Этот метод нагрева имеет преимущества отсутствия контакта между масляным стаканом и корпусом нагрева, равномерное нагревание, быстрая скорость и удобный контроль, чтобы температура строго контролировалась в пределах заданного диапазона погрешности температуры.

(3) Внутренний стандартный конденсатор представляет собой газонаполненный трехэлектродный конденсатор SF6.так что точность прибора может быть гарантирована после длительного использования.

(4) Испытательный источник питания переменного тока использует метод преобразования AC-DC-AC, который эффективно избегает влияния напряжения и колебаний частоты сети на точность испытания диэлектрических потерь.Даже если генератор генерирует электричество, прибор может работать правильно.

(5) Идеальная функция защиты. При перенапряжении, перетоке или коротком замыкании высокого напряжения прибор может быстро отключить высокое напряжение и выдать предупредительное сообщение.Когда датчик температуры не работает или не подключен, выходит предупредительное сообщение.
В печи с индукционным нагревом средней частоты есть релей температурного предела. Когда температура превышает 120 градусов, релей освобождается и нагрев прекращается.

(6) Удобно устанавливать параметры испытания.
500 ~ 2200 В, диапазон настройки напряжения постоянного тока 0 ~ 500 В.

(7) Используйте большой экранный ЖК-дисплей с подсветкой и четким дисплеем.И автоматически хранить и распечатать результаты теста.

(8) С помощью часов в режиме реального времени можно сохранять дату и время испытания, отображать и печатать с результатами испытаний.

(9) Функция калибровки пустой электродной чаши. Измерьте емкость и диэлектрический коэффициент потери пустой электродной чаши для оценки условий очистки и сборки пустой электродной чаши.Данные калибровки автоматически сохраняются для облегчения точных расчетов относительной пермитивности и сопротивления постоянного тока.

• Напряжение питания: AC 220V±10%
  Частота питания: 50 Hz/60 Hz ± 1%
  Диапазон измерений: емкость 5pF ~ 200pF
  Относительная допускаемость 1000 ~ 30.000
  Коэффициент диэлектрических потерь 0,00001 ~ 100
  Сопротивление постоянного тока 2,5 MΩm~20 TΩm
  Точность измерения: емкость ± (1% показания + 0,5 pF)
  Относительная допускаемость ± (1% от показания)
  Коэффициент диэлектрических потерь ± ((1% показания + 0,0001)
  Сопротивление постоянного тока ± 10% от показания
  Разрешение: емкость 0.01pF
  Относительная пропускная способность 0.001
  Фактор диэлектрических потерь 0.00001
  Диапазон измерения температуры: 0 ~ 125oC
  Ошибка измерения температуры: ±0,5oC
  Испытательное напряжение переменного тока: 500 ~ 2200 В непрерывно регулируемое, частота 50 Гц
  Испытательное напряжение постоянного тока: 0 ~ 500 В, непрерывно регулируемое
  Потребление энергии: 100 Вт
  Размер внешнего вида: 500×360×420
  Общий вес: 22 кг.
