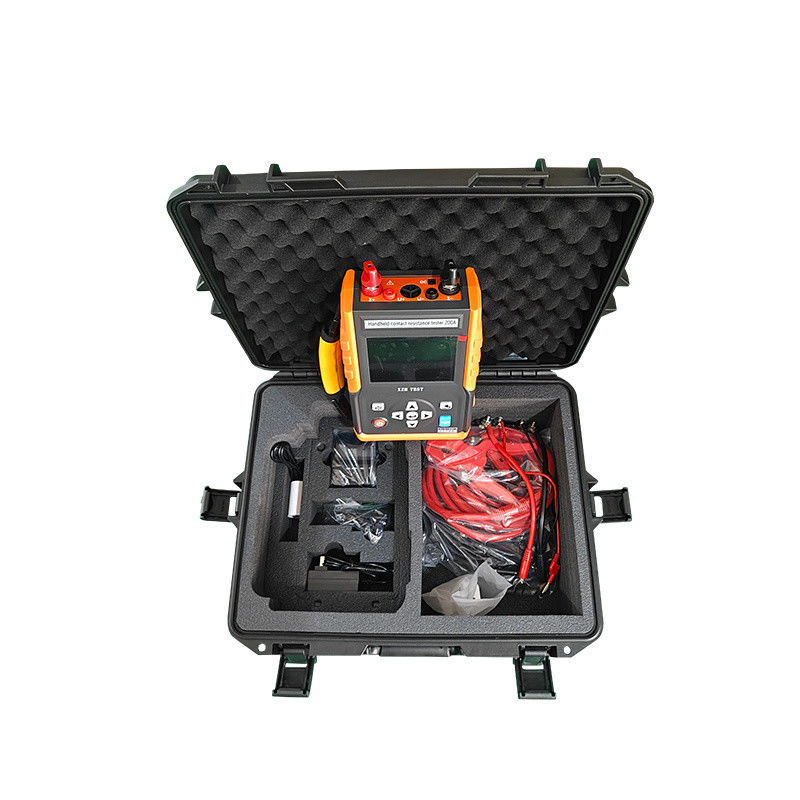

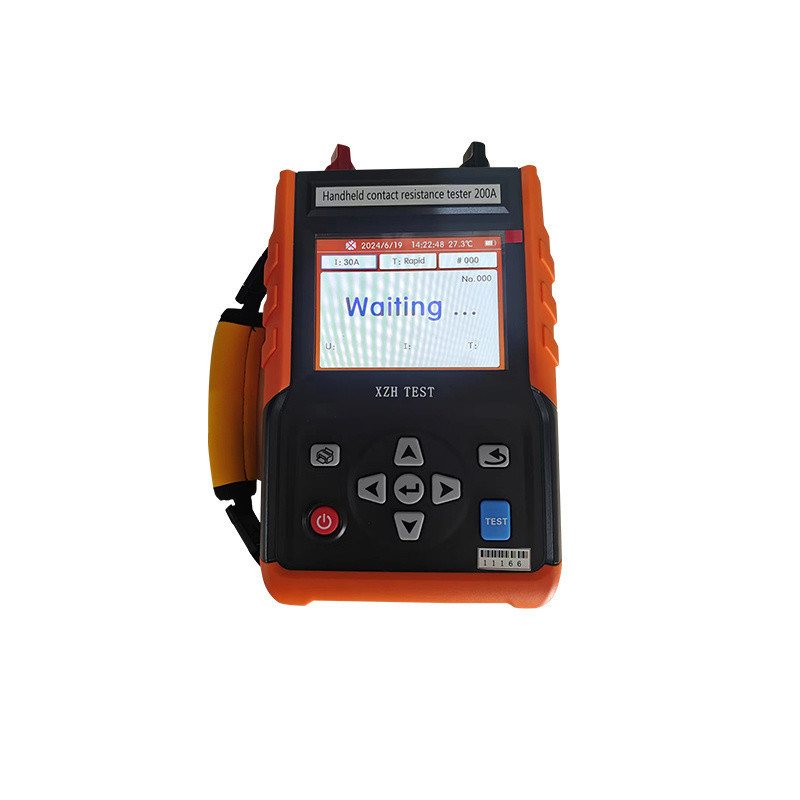

Измеритель сопротивления контура XHHL3200 представляет собой высокоточный цифровой испытательный прибор с коммутацией, разработанный в соответствии с требованиями. Используя технологию высокочастотного высокомощного импульсного источника питания с постоянным током, он измеряет сопротивление контактов до уровня микроом. Он широко используется для измерения сопротивления контактов и сопротивления контура коммутационных аппаратов и электрооборудования, а также сопротивления контактов кабелей, проводов и сварных швов. Выходной ток и измеренное сопротивление отображаются вместе на 7-дюймовом цветном сенсорном ЖК-дисплее с высокой яркостью, а результаты могут быть выведены или сохранены на USB-накопитель, с функцией сохранения при отключении питания для извлечения данных в любое время.
Область примененияПоскольку точность измерения зависит от метода подключения и состояния образца, прибор использует четырехпроводное (Кельвина) подключение, которое устраняет влияние сопротивления испытательных проводов, и разработан для надежного контакта и чистых контактных поверхностей, типичных для полевых испытаний коммутационного оборудования.
Ключевые особенности
Может управляться через специальное приложение для телефона или планшета на базе Android (скачивается по QR-коду из официального аккаунта WeChat), с сохранением и загрузкой тестовых данных для удобного просмотра.
Множественные функции защиты от выбросов ЭДС обратного индукционного тока, обрыва цепи и отключения питания во время тестирования, а также перегрева источника питания, с синхронным звуковым сигналом.
Интеллектуальное управление питанием поддерживает работу прибора в режиме минимального энергопотребления, экономя энергию и снижая тепловыделение.
Высокое выходное напряжение и широкий диапазон измерений.
Тестовый ток поступает от высокоточного источника постоянного тока с высоким током, не требующего ручной регулировки, для быстрого и точного тестирования.
Четырехпроводной метод подключения эффективно устраняет влияние сопротивления испытательной линии на результаты.
7-дюймовый цветной сенсорный ЖК-дисплей с высокой яркостью, четко читаемый при ярком освещении, полноэкранное сенсорное управление с возможностью свободного переключения между китайским и английским языками.
Встроенные часы с вечным календарем и функция сохранения данных при отключении питания, позволяющая записывать до 1000 наборов тестовых данных для просмотра в любое время.
Интерфейсы Bluetooth, RS232 и USB для связи с компьютером и хранения данных на USB-накопителе.
Встроенный мини-принтер на панели для печати результатов измерений.
Технические параметры
| Параметр |
Спецификация |
| Тестовый ток |
50А, 100А, 150А, 200А |
| Диапазон измерений |
0 - 100 мОм (50А); 0 - 50 мОм (100А); 0 - 25 мОм (150А); 0 - 20 мОм (200А) |
| Разрешение |
Минимум 0,1 мкОм |
| Точность |
± (0,5% + 2 знака) |
| Мощность |
1000 Вт |
| Режим работы |
Непрерывное измерение |
| Источник питания |
220 В переменного тока ± 10%, 50 Гц |
| Рабочая температура |
0°C - 40°C |
Подключение и эксплуатация
Подключите специальные испытательные провода, соответствуя цветам: красный к красному и черный к черному. Плотно прикрутите толстые токовые провода к соответствующим клеммам I+ и I-, вставьте тонкие провода напряжения в гнезда V+ и V-, и зажмите два испытательных зажима на двух концах испытуемого образца. Убедитесь, что все контактные поверхности испытательных зажимов надежно контактируют с образцом; если на контактной поверхности обнаружена окись, сначала удалите слой окиси. После подключения включите питание и выберите время испытания; затем прибор автоматически завершит зарядку, стабилизацию тока и измерение сопротивления.
Тестовый ток можно выбрать из 50А, 100А, 150А и 200А, а время испытания из 10С, 30С, 45С, 60С, 300С, 600С и 999С. По завершении результат может быть сохранен локально, на USB-накопитель или распечатан. Меню настройки параметров позволяет регулировать яркость, подключать Bluetooth (через QR-код для полного управления телефоном) и переключать язык между китайским и английским.
Меры безопасности
Оператор должен обладать общими знаниями по использованию электрооборудования или приборов.
После тестирования нажмите кнопку сброса и выключите питание. Никогда не разбирайте и не подключайте испытательные кабели при включенном приборе.
Если прибор ведет себя ненормально, сначала нажмите кнопку сброса для его перезагрузки.
Техническое обслуживание должно проводиться только специалистами; не пытайтесь самостоятельно устранять внутренние неисправности.
Этот прибор предназначен только для измерения сопротивления контура; измерение индуктивных цепей не допускается.
Часто задаваемые вопросы
В1. Какие тестовые токи и диапазоны измерений поддерживает XHHL3200?
Прибор предлагает четыре тестовых тока: 50А, 100А, 150А и 200А. Соответствующие диапазоны составляют 0-100 мОм (50А), 0-50 мОм (100А), 0-25 мОм (150А) и 0-20 мОм (200А), с минимальным разрешением 0,1 мкОм и точностью ± (0,5% + 2 знака).
В2. Как прибор подключается к образцу?
Используется четырехпроводной (Кельвина) метод подключения. Подключите провода, соответствуя цветам: красный к красному и черный к черному, затяните толстые токовые провода на клеммах I+ и I-, вставьте тонкие провода напряжения в гнезда V+ и V-, и зажмите два испытательных зажима на двух концах образца. Убедитесь, что контактные поверхности зажимов чистые и надежно контактируют с образцом.
В3. Может ли он измерять индуктивные цепи?
Нет. Прибор предназначен только для измерения сопротивления контура, измерение индуктивных цепей не допускается.
В4. Как сохраняются и экспортируются результаты измерений?
Прибор имеет встроенные часы с вечным календарем и функцию сохранения данных при отключении питания, которая записывает до 1000 наборов тестовых данных для просмотра в любое время. Данные также могут быть сохранены на USB-накопитель, а прибор предоставляет интерфейсы Bluetooth, RS232 и USB для связи с компьютером, а также встроенный мини-принтер на панели для печати результатов.
В5. Какое послепродажное обслуживание предоставляется?
С даты покупки прибор имеет гарантию один год на проблемы качества продукции с бесплатным ремонтом или заменой, а также пожизненное техническое обслуживание и техническую поддержку. В случае возникновения каких-либо аномалий или неисправностей, пожалуйста, своевременно свяжитесь с компанией, чтобы можно было организовать наиболее удобное решение.
