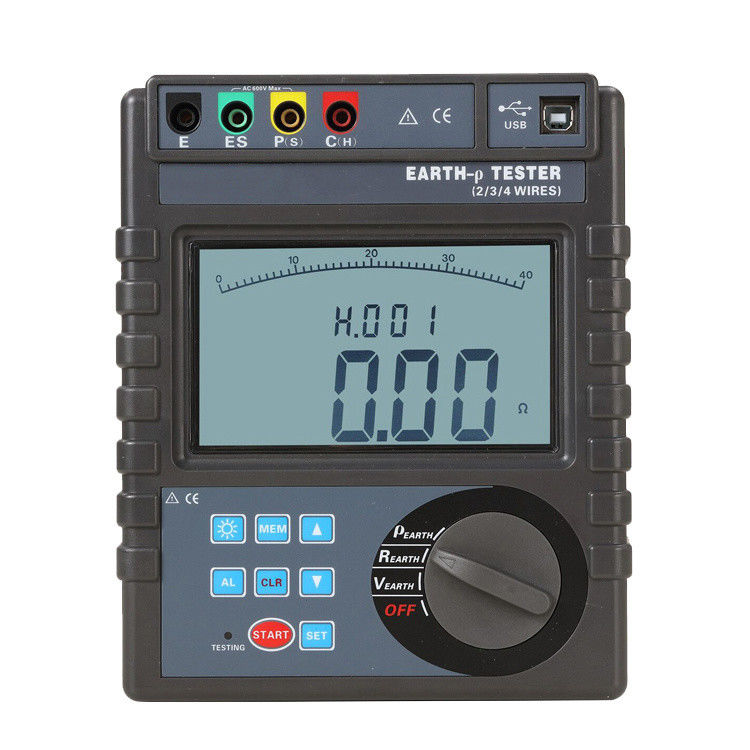

Цифровой измеритель сопротивления заземления XHDJ705 использует новейшие цифровые технологии и микропроцессорную технологию, метод 3-х или 2-х полюсов для измерения сопротивления заземления.
Прибор также обеспечивает измерение напряжения на заземлении и измерение низкого сопротивления. Предусмотрена управляемая белая подсветка экрана для темных помещений, а дисплей представляет собой 4-разрядный большой ЖК-дисплей.
| Параметр | Спецификация |
|---|---|
| Функция | Измерение сопротивления заземления, измерение напряжения на заземлении, измерение низкого сопротивления |
| Источник питания | DC 9 В (6 батарей типа LR14 1,5 В, щелочные сухие, 300 часов непрерывной работы в режиме ожидания) |
| Подсветка | Управляемая белая подсветка экрана, подходит для темных мест |
| Метод измерения | Точное трехпроводное измерение, простое двухпроводное измерение |
| Метод измерения сопротивления заземления | Метод смены полюсов номинального тока, измерительный ток макс. 3 мА, 820 Гц |
| Метод измерения напряжения на заземлении | Выпрямление по среднему значению |
| Проверка сопротивления провода | Среднее, Максимальное, Минимальное |
| Дисплей | 4-разрядный большой ЖК-дисплей, подсветка белого экрана |
| Индикация измерения | Светодиодная мигающая индикация во время измерения, ЖК-дисплей с обратным отсчетом |
| Размеры | 215 мм × 190 мм × 95 мм |

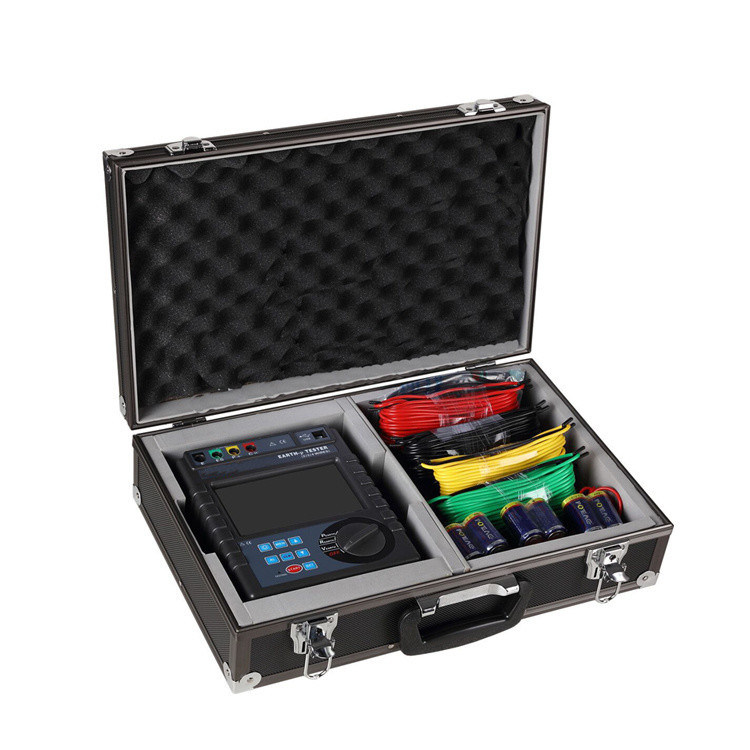

| Измерительный провод | 3 полосы: красная 20 м, желтая 10 м, зеленая 5 м каждая |
| Простой измерительный провод | 2 штуки: красная 1,6 м, зеленая 1,6 м каждая |
| Вспомогательный заземляющий стержень | 2 штуки: φ10 мм × 150 мм |
| Скорость измерения | Напряжение на земле: около 3 раз/сек; сопротивление заземления: около 5 сек/раз |
| Количество измерений | Более 5000 раз (измерение 10 Ω в диапазоне 20 Ω, 1 раз, остановка на 25 секунд, затем повторное тестирование) |
| Диапазон измерения напряжения на заземлении | Измеряемое напряжение на земле: до AC 600 В |
| Интерфейс связи | Интерфейс RS232; программный мониторинг; сохраненные данные могут быть загружены на компьютер, сохранены и распечатаны |
| Коммуникационный кабель | 1 кабель связи RS232, длина 1,5 м |
| Хранение данных | 400 групп; мигающий символ "FULL" указывает на заполнение памяти |
| Удержание данных | Отображение символа "HOLD" |
| Доступ к данным | Отображение символа "READ" |
| Индикация переполнения | Отображение символа "OL" |
| Функция сигнализации | Звуковой сигнал при превышении измеряемым значением установленного значения сигнализации |
| Напряжение батареи | Символ низкого заряда батареи отображается при падении напряжения батареи примерно до 7,8 В |
| Потребляемая мощность | Подсветка: макс. 25 мА; режим ожидания: макс. 25 мА (подсветка выключена); измерение: макс. 70 мА (подсветка выключена) |
| Вес | Прибор: 1443 г (включая батарею); измерительный провод: 847 г (включая простой измерительный провод); вспомогательный заземляющий стержень: 468 г (2 шт.); сумка для прибора: 915 г |
| Рабочая температура и влажность | -10 °C – 40 °C; ниже 80 % относительной влажности |
| Температура и влажность при хранении | -20 °C – 60 °C; ниже 70 % относительной влажности |
| Защита от перегрузки | Измерение сопротивления заземления: AC 280 В / 3 секунды между портами E-P и E-C |
| Сопротивление изоляции | 10 МОм или более (500 В между цепью и корпусом) |
| Выдерживаемое напряжение | AC 3700 В/среднеквадр. (между цепью и корпусом) |
