Описание продукта

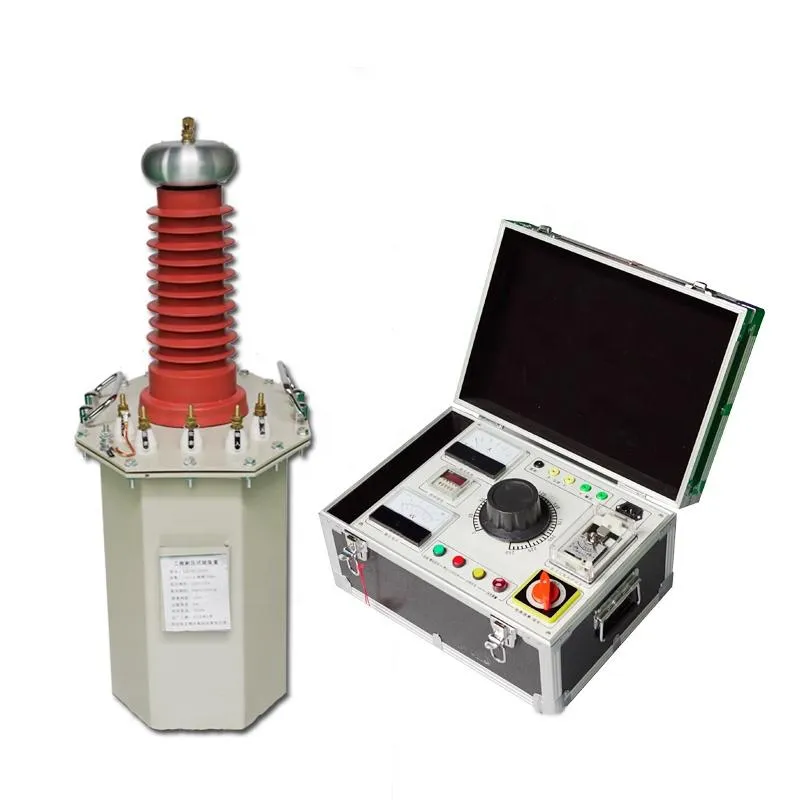

Маслонаполненный испытательный трансформатор (далее - испытательный трансформатор), также известный как повышающий трансформатор, является основным испытательным оборудованием для электростанций, систем электроснабжения и распределения, научно-исследовательских институтов и других потребителей. Он используется для проведения испытаний на прочность изоляции различных электротехнических изделий, электрооборудования, изоляционных материалов и т. д. при заданных напряжениях, для оценки уровня изоляции изделий, выявления дефектов изоляции испытуемых изделий и измерения способности выдерживать перенапряжение.
Трансформаторы переменного тока и двухцелевые (переменный/постоянный ток) легкие высоковольтные испытательные трансформаторы изготавливаются из высококачественных холоднокатаных листов кремниевой стали. Обмотки концентрические, многослойные цилиндрические, с низковольтной обмоткой внутри и высоковольтной обмоткой снаружи; внешний корпус портативный, с преимуществами малого размера, легкого веса, красивого внешнего вида и легкого перемещения.
Подробные фотографии
Параметры продукта
Используйте промышленную частоту 220 В (380 В для 10 кВА и выше) для подключения к блоку управления (комплекту) (это вспомогательное оборудование для испытательного трансформатора, подробную информацию см. в руководстве по эксплуатации блока управления (комплекта)) и отрегулируйте напряжение 0-220 В/380 В с помощью автоматического регулятора напряжения для подачи его на первичную обмотку испытательного трансформатора. Согласно принципу электромагнитной индукции, вторичная (высоковольтная) обмотка получает такое же кратное амплитуды напряжения в соответствии с соотношением числа витков первичной обмотки - высокое напряжение промышленной частоты. Это высокое напряжение промышленной частоты может быть выпрямлено высоковольтным кремниевым столбом и отфильтровано конденсаторами для получения высокого постоянного напряжения, где амплитуда равна квадратному корню из 2, умноженному на эффективное значение высокого напряжения промышленной частоты.
Эта серия продуктов делится на три категории: тип переменного тока, двухцелевой тип (переменный/постоянный ток) и соединение с отводом 200 В может быть подключено к испытательному трансформатору с последовательным возбуждением.
Основные характеристики:
Номинальная стандартная мощность: 1 кВА-1000 кВА
Входное напряжение трансформатора: 0,2, 0,4, 3, 6, 10 кВ; выходное напряжение переменного тока: 1 кВ-1000 кВ
Входное напряжение блока управления: переменный ток 220/380 В; выходное напряжение: переменный ток 0-250/400 В
Потери без нагрузки: ≤15% Потери под нагрузкой ≤15% Общие потери ≤10%
Режим отображения: цифровой или стрелочный 0,5/1,0/1,5/2,5 класс
Диапазон времени: 0-9999 с
Защита от перегрузки по току: непрерывно регулируемая, ручная настройка (также может быть выполнена в соответствии с особыми требованиями пользователя)
Основные особенности:
☆Маслонаполненные серии XHY, сухие серии XHG, надувные серии XHQ.
☆Имеет функции защиты от перегрузки по току, запуска с нуля и т. д., которые могут отображать такие значения, как напряжение и ток.
☆Оснащен реле перегрузки по току, электрической/ручной регулировкой выходного напряжения (в соответствии с требованиями)
