Дом > продукты >
Локатор неисправностей кабеля
>

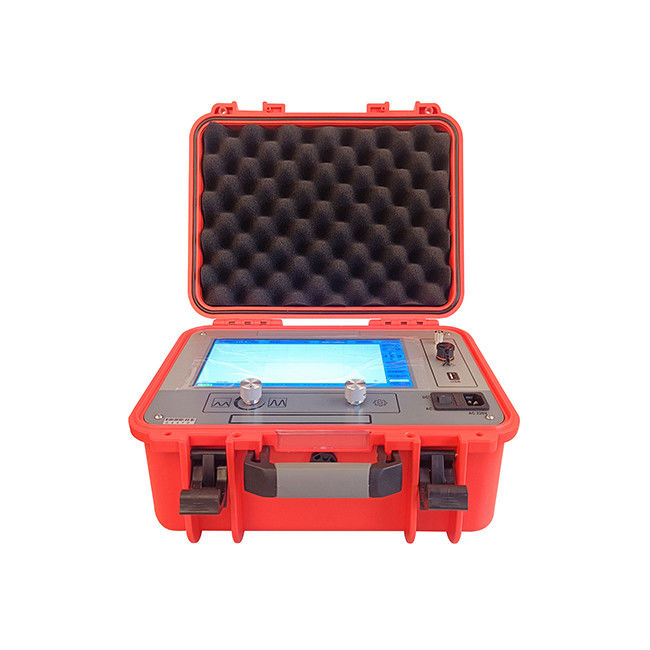

Локатор повреждений кабеля TDR 65 км Автоматическое измерение расстояния

Локатор повреждений кабеля TDR 65 км Автоматическое измерение расстояния

Детали продукта:
Место происхождения: Сиань, Шаньси, Китай
Фирменное наименование: XZH TEST
Сертификация: CE
Номер модели: XHGG502A2
Подробная информация
Место происхождения:
Сиань, Шаньси, Китай
Фирменное наименование:
XZH TEST
Сертификация:
CE
Номер модели:
XHGG502A2
Выделить:

High Light

Выделить:

ТРР Кабельный локатор неисправностей 65 км

,

Локатор неисправностей кабеля LCD TDR

Trading Information
Количество мин заказа:
1 единицы
Упаковывая детали:
Деревянный корпус
Время доставки:
5-8 рабочих дней
Условия оплаты:
T/T
Поставка способности:
1000 единиц в месяц
Характер продукции

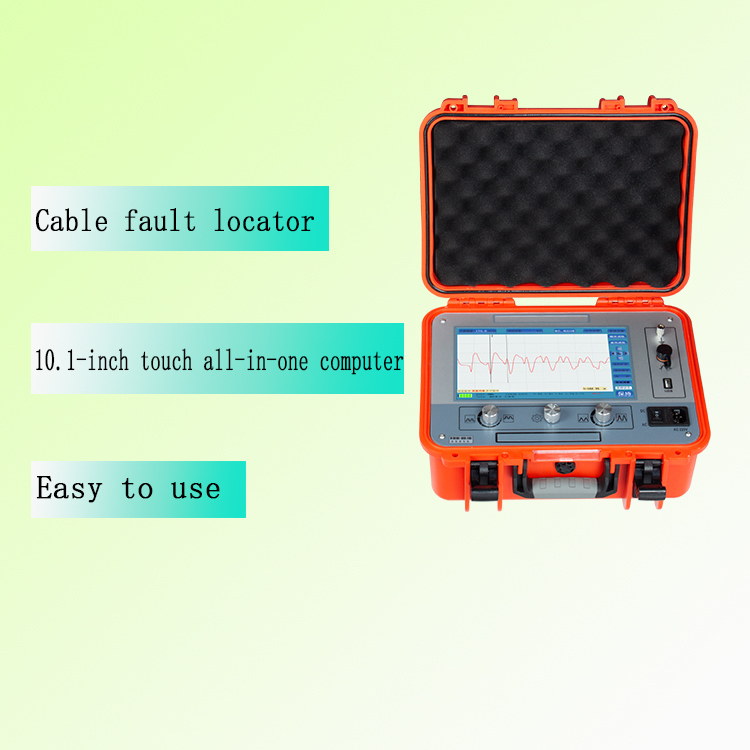

Впредварительный локатор неисправности кабеля XHGG502A2использует 10,1-дюймовый компьютер промышленного класса с интегральным сенсорным устройством с простым интерфейсом программного обеспечения для выполнения интерактивных испытаний между человеком и компьютером.Он использует промышленные интегральные схемы и устройства, и имеет встроенную литий-ионную батарею большой емкости, которая стабильна, надежна и проста в использовании.

Данный детектор неисправностей кабелей является специальным прибором для измерения и анализа состояния и расстояния неисправностей кабелей электропередач.Этот детектор ошибок кабеля сочетает в себе современные электронные технологии и компьютерные технологии для достижения фильтрации сигнала, сбор, обработка данных, графическое отображение и графический анализ для завершения измерения скорости кабеля, испытания длины кабеля и испытания расстояния отказа кабеля.

Этот кабельный детектор дефектов подходит для низкого сопротивления, короткого замыкания, открытого замыкания и сломанных проводов кабелей питания, высокочастотных коаксиальных кабелей, кабелей уличного освещения,и подземные провода из различных материалов с различными поперечными сечениями и различными средами, а также высокоустойчивые утечки и высокоустойчивые сбои.

Локатор повреждений кабеля TDR 65 км Автоматическое измерение расстояния 0

Особенности
• 10,1-дюймовый цветный сенсорный дисплей TFT;

• Встроенная система, безопасный, стабильный и простой режим отображения и работы;

• с функцией проверки скорости волны кабеля, длины кабеля и расстояния от ошибки;

• Полностью автоматическое непрерывное отбор проб, захватывание формы волны в любое время, своевременно и точно.

• Оснащен автоматическим регулированием диапазона испытаний, автоматическим анализом формы волны и отображением расстояния испытания.

• Полное английское меню, два способа работы с помощью сенсорных и кодированных кнопок, простые, быстрые и надежные.

• Оснащенный технологией испытаний низковольтного импульсного метода, высоковольтного метода подсвечивания и метода множественного импульса (8 раз), дисплей формы волны гладкий и прост в интерпретации.

• При использовании метода множественного импульса он используется с импульсным соединителем для отображения 8 групп сравнения форм волн высокого и низкого напряжения, что удобно для автоматического испытания на расстоянии,ручной анализ и измерение расстояния.

• Инструмент обладает мощными возможностями обработки данных, что позволяет пользователям легко управлять и архивировать файлы волнообразных форм.

• Имеет мощную функцию хранения тестовой волны:волновые формы, испытанные на месте, могут быть удобно сохранены в приборе в порядке, указанном китайским наименованием для отзыва и наблюдения в любое время; он может хранить более 8 000 записей низковольтных импульсов и высоковольтных волн подсвечивания, а также множественных импульсов.и волнообразные файлы могут быть импортированы в компьютерное программное обеспечение для управления и анализа с помощью USB-коммуникации.

• Ультравысокая яркость, яркость светодиодного фонаря достигает 280 нит, разрешение 1024 * 600, удобно для условий, подверженных воздействию прямых солнечных лучей при работе.

Техническая спецификация

Частота отбора проб 80 МГц
Амплитуда импульса низкого напряжения 100В±15%
Диапазон действия ≥ 65 км
Диапазон испытаний 300 м/1 км/5 км/25 км/65 км
Ширина импульса 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS
Частота испытаний 80 МГц/40 МГц/10 МГц/2 МГц/1 МГц
Минимальное разрешение 00,01 м
Испытательная слепая зона ≤ 20 м
Ошибка измерения ≤±(0,5%×L+1m), L - длина кабеля
Режим питания зарядка AC110V240V, 50Hz/60Hz, внутренняя перезаряжаемая литийная батарея, зарядка около 2 часов, время использования более 5 часов
Объем и вес L358mm × W284mm × H168mm -4,7 кг
Условия труда Температура -20°C+65°C, относительная влажность 90%, атмосферное давление 750±30mmHg



Эта модель не включает в себя сцепление. Если требуется сцепление, пожалуйста, свяжитесь с продавцом.

Если установлена связка, можно реализовать несколько методов диапазона импульсов. Если нет связки, доступны только низковольтный импульсный метод и высоковольтный метод подсвечивания (т. е. ICE&Decay).

Интерфейс испытания методом множественных импульсов выглядит следующим образом:

Локатор повреждений кабеля TDR 65 км Автоматическое измерение расстояния 1

Интерфейс испытания методом низкого напряжения и импульса следующий:

Локатор повреждений кабеля TDR 65 км Автоматическое измерение расстояния 2

Метод испытания высокого напряжения flashover (ICE&Decay) имеет следующий интерфейс:

Локатор повреждений кабеля TDR 65 км Автоматическое измерение расстояния 3

Введение группы

Локатор повреждений кабеля TDR 65 км Автоматическое измерение расстояния 4




1 Экран:100,1-дюймовый полноцветный сенсорный TFT-экран;

2 Уголовное наказание:терминал безопасности заземления;

Сигнал 3:Интерфейс выхода импульсного сигнала методом низкого напряжения, выборка методом флэш-овер высокого напряжения, интерфейс приема входного сигнала с множественной импульсной сцепкой;

4 USB:Использовать USB-коммуникацию для импорта файлов формы волны в компьютер;

5 Ввод питания:Рабочее питание прибора, порт подключения AC 220V/порт зарядки;

6 Зажигалка:Место установки предохранителя системы питания переменного тока 220В (3А предохранитель);

7 Выключатель питания:"I" передача, использует источник питания 220 В переменного тока для питания системы;

"II" передача, использует внутреннюю батарею для питания системы; когда "привод питания" подключен к источнику питания переменного тока 220 В, он также заряжает батарею;

"О" передача, отключить систему питания;

8 Амплитуда:При сборе формы волны регулировать кнопку амплитуды, чтобы изменить амплитуду собранной формы волны;

9 Управляющая ручка:вращающаяся кнопка для управления интерфейсом системы, поворачивается для выбора и нажимается для подтверждения;

10 Перемещение:при сборе формы волны регулировать кнопку смещения, чтобы изменить базовую высоту собранной формы волны.

Список упаковки

• TDR Локатор неисправностей кабеля: устройство, которое использует низковольтный импульсный метод, высоковольтный метод подсвечивания и многовольный импульсный метод (требуется связующее устройство) для испытания и анализа кабелей;

• Сцепление: используется для метода множественных импульсов (необязательно);

• Выходная линия (1,5 м одиночная Q-линия): соединяет испытатель неисправности кабеля и испытываемый кабель при низковольтном методе импульсного испытания;

• Входная линия (2м двойная Q-линия): соединяет испытатель кабельной неисправности и отборщик образцов при высоковольтном методе испытания подсвечивания;

• Уборщик: принимает сигнал, отражаемый от высоковольтного сигнала на площадку отбора проб при методе высоковольтного подсвечивания;

• Кабель питания (1,8 м): зарядное соединительное устройство для проверки неисправности кабеля;

• Сцепная высоковольтная линия А: соединяет соединитель и испытываемый кабель при методе множественных импульсов. При проводке его можно подключать и выключать, а не вращать и изгибать;

• Сцепная высоковольтная линия В: соединяет соединитель и источник высоковольтного импульсного сигнала при многократном импульсном методе. При проводке его можно только подключать и выключать, а не вращать и изгибать;

• Заземление (2,5 м):провод заземления соединителя;

• USB-кабель: используется при импорте файлов волновой формы на компьютер.


Локатор повреждений кабеля TDR 65 км Автоматическое измерение расстояния 5
