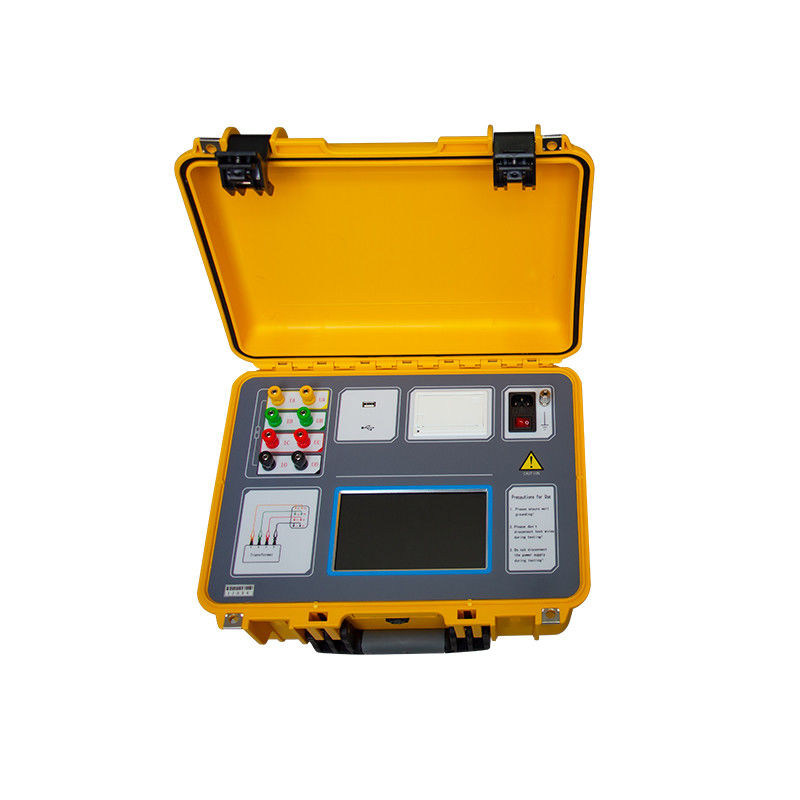

XZH TEST однофазный трехфазный трансформатор 20А тестер сопротивления обмотки постоянного тока
Описание
Для энергосистемы трансформатор является основным оборудованием системы, поэтому долгосрочная и надежная работа трансформатора связана со стабильностью и надежностью всей системы.
Сопротивление постоянному току трансформатора является обязательным пунктом испытаний для полуфабрикатов, заводских испытаний готовой продукции, монтажа, приемочных испытаний и профилактических испытаний электротехнического отдела при производстве трансформаторов. Оно может эффективно выявлять выбор материалов, сварку, ослабленные соединения, отсутствующие жилы, обрывы проводов и т. д. обмотки трансформатора. Дефекты и скрытые опасности после эксплуатации. Для удовлетворения потребности в быстром измерении сопротивления постоянному току трансформатора наша компания использовала свои технические преимущества для разработки тестера сопротивления постоянному току трансформатора. Этот прибор представляет собой новое поколение быстрого тестера, интегрирующего трехфазное испытание (Yn, Y, △) и функцию размагничивания. Это идеальное устройство для измерения сопротивления постоянному току силовых трансформаторов большой мощности. Экран использует полноцветный промышленный дисплей высокого разрешения, полноэкранное сенсорное управление, функцию подсказок на китайском языке, простое и интуитивно понятное управление, высокую скорость тестирования, высокую точность и широкий диапазон.
Введение в панель
|
Подключите к высоковольтному вводу трансформатора.
|
- Схема подключения испытаний
|
- Емкостный сенсорный экран.
Размер дисплея 7,0 дюймов; разрешение 1024×600.
|
|
|
|
Прибор должен быть надежно заземлен. На месте заземления может быть краска или ржавчина, которые необходимо удалить.
|
- Клавиша включения/выключения питания
Включите выключатель питания примерно на 2 секунды для запуска.
|
|
Печать результатов испытаний.
|
|
Внешний USB-накопитель используется для хранения данных испытаний; пожалуйста, используйте USB-накопитель в формате FAT или FAT32; во время процесса сохранения категорически запрещается извлекать USB-накопитель.
|
Технические характеристики
| Выходной ток |
Однофазный |
20А, 10А, 5А, 1А, 0,1А |
| Трехфазный |
10А+10А, 5А+5А, 1А+1А, 0,1А+0,1А |
| Диапазон измерения |
Однофазный |
Уровень 20 А 0,5 мОм ~ 1 Ом
Уровень 10 А 1,0 мОм ~ 2 Ом
Уровень 5 А 10 мОм ~ 4 Ом
Уровень 1 А 0,1 Ом ~ 20 Ом
Уровень 0,1 А 2,0 Ом ~ 200 Ом
|
| Трехфазный |
Ступень 10А + 10А 0,5 мОм ~ 0,8 Ом
Ступень 5 А + 5 А 10 мОм ~ 1,6 Ом
Ступень 1 А + 1 А 0,1 Ом ~ 8,0 Ом
Ступень 0,1А+0,1А 2,0 Ом ~ 80 Ом
|
| Точность |
±(показание × 0,2% + 2 слова) |
| Источник питания |
AC220V±10%, 50/60Hz |
| Рабочая температура |
-10℃ ~ 50℃ |
| Относительная влажность |
<90%, без конденсации |
