Предварительный локализатор ошибок кабеля XHGG502A (Rugged IP54 Design, ARC/Multi-pulse Method; разрешение: 0.07m, дальность: 120km)

Кабельный прелокатор повреждений XHGG502A ARC разработан для реальных полевых условий — пыли, влаги, экстремальных температур и необходимости быстро диагностировать неисправности с минимальным простоем. Встроенный в защитный корпус с классом защиты IP54 и питающийся от литиевой батареи 11,1 В с быстрой зарядкой за 2 часа, обеспечивающей более 5 часов непрерывной работы, он сочетает сверхвысокое разрешение прелокации повреждений 0,07 м с прочностью, необходимой для подстанций, кабельных траншей и наружных испытательных сред, где приборы ежедневно подвергаются воздействию стихии.

В основе XHGG502A используется 8-импульсный (многоимпульсный) метод ARC через импульсный соединитель постоянного тока 35 кВ, преобразующий сложные формы сигналов высокоомных повреждений в легко интерпретируемые эквивалентные следы короткого замыкания. Встроенная система с 10,1-дюймовым сенсорным TFT-дисплеем, читаемым при солнечном свете (280 нит, 1024×600), обеспечивает двухрежимную работу — сенсорный экран для навигации по программному обеспечению и кодированные кнопки для управления в перчатках во влажных или грязных условиях. Прибор также поддерживает традиционные низковольтные импульсные (300 В, 8 выбираемых ширин) и высоковольтные методы пробоя, охватывая полный спектр повреждений от коротких замыканий с нулевым сопротивлением до пробоев с высоким импедансом.

• Защитный корпус IP54: Защищен от пыли и брызг — выдерживает кабельные траншеи, пыльные подстанции и легкий дождь. Минимальный класс защиты IP54 подтвержден в соответствии со стандартами промышленной помехоустойчивости GB/T 18268.1.
• Быстрая зарядка за 2 часа, более 5 часов работы: Встроенный литиевый аккумулятор 11,1 В заряжается от нуля до полного примерно за 2 часа и обеспечивает более 5 часов непрерывных испытаний. Двойное питание AC/DC — подключайтесь к сети переменного тока 110–240 В или работайте только от аккумулятора.
• Диапазон рабочих температур от -20°C до +65°C: От зимнего обслуживания подстанций в условиях ниже нуля до летней диагностики кабельных траншей под прямыми солнечными лучами — XHGG502A продолжает работать, когда менее совершенные приборы выходят из строя.
• Двойное управление: сенсорное + кодированные кнопки: Емкостное сенсорное управление для навигации по меню и анализа форм сигналов в хорошую погоду. Физические кодированные кнопки для надежного управления в мокрых перчатках, в пыльной среде или при попадании брызг на экран.
• Дисплей 280 нит, читаемый при солнечном свете: Разрешение 1024×600 с ультраяркой светодиодной подсветкой. Четко просматривайте полные следы сигналов даже под прямыми солнечными лучами в полдень — без необходимости использования солнцезащитного козырька.
• Встроенная система — без накладных расходов Windows: Специализированная встроенная архитектура без ненужных компонентов ОС. Более быстрая загрузка, повышенная стабильность, низкое энергопотребление и отсутствие проблем с лицензированием программного обеспечения.

• Сверхвысокое разрешение 0,07 м: Переменная частота дискретизации 400 МГц обеспечивает лучшее в отрасли минимальное разрешение 0,07 м. Точно определяйте повреждения в пределах длины одного кабельного соединения — значительно сокращая объем земляных работ и затраты на ремонт.
• Максимальная дальность более 120 км с 10 предустановками: 10 выбираемых диапазонов испытаний от 100 м до 100 км, плюс максимальная возможность более 120 км. Сопоставьте предустановку диапазона с длиной вашего кабеля для оптимальной четкости формы сигнала без ручной настройки.
• 8 ширин импульсов (0,1 мкс–10 мкс): Точно соответствуют расстоянию до повреждения и типу кабеля. 0,1 мкс для высокого разрешения на расстоянии менее километра; 10 мкс для максимального проникновения на длинных линиях электропередачи.
• 8-импульсный ARC многоимпульсный с соединителем постоянного тока 35 кВ: Восемь последовательных импульсов через прилагаемый соединитель (430×380×220 мм, 10 кг, рассчитан на постоянный ток 35 кВ). Одновременное отображение 8 групп высоко- и низковольтных сравнительных сигналов. Автоматический расчет расстояния с возможностью ручной корректировки анализа.
• Тестовая слепая зона менее 10 м: Лучшая в отрасли производительность слепой зоны — обнаруживает повреждения на расстоянии до 10 метров от испытательного терминала, минимизируя разрыв между предварительной локализацией и точным определением.
• Более 8000 записей сигналов, экспорт по USB: Храните более 8000 записей низковольтных импульсов и высоковольтных пробоев, а также более 250 записей многоимпульсных сигналов с именами на китайском/английском языках. Связь по USB позволяет передавать файлы сигналов на ПК для управления архивом, сравнительной диагностики и составления официальных отчетов.

Встроенное программное обеспечение XHGG502A включает эталонные шаблоны форм сигналов для наиболее распространенных сценариев повреждения кабелей, позволяя операторам сравнивать полевые следы с известными сигнатурами для быстрой идентификации:

• Повреждение обрыва цепи: Полярность отраженного импульса совпадает с полярностью передаваемого импульса; расстояние рассчитывается по задержке
• Повреждение с низким импедансом / короткое замыкание: Полярность отраженного импульса противоположна полярности передаваемого импульса; резкий отрицательный переход
• Кабель полной длины и промежуточное соединение: Положительное отражение на конце кабеля; меньшие отражения в местах соединений и стыков
• Калибровка скорости распространения волны: Эталонный след известной длины для точного измерения скорости распространения для каждого типа кабеля
• Форма сигнала пробоя: Сигнатура полного разряда дуги с характерным затухающим эллипсом

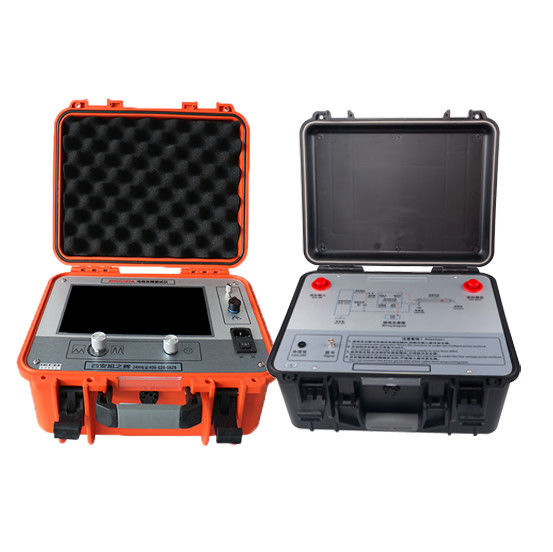

12-месячная бесплатная гарантия на дефекты качества продукции с даты покупки. Пожизненное техническое обслуживание и техническая поддержка. Каждый XHGG502A поставляется в комплекте с: основным блоком прелокатора, импульсным соединителем постоянного тока 35 кВ, комплектом испытательных кабелей, адаптером питания/зарядным устройством переменного тока, кабелем связи USB, прочными транспортными кейсами (основной блок + соединитель), руководством пользователя и гарантийным сертификатом.
