Специально разработан для предпроектных изыскательских групп, которым требуется надежная проверка подземных коммуникаций для соблюдения проектных норм и снижения рисков.
Детали продукта
Описание продукта:

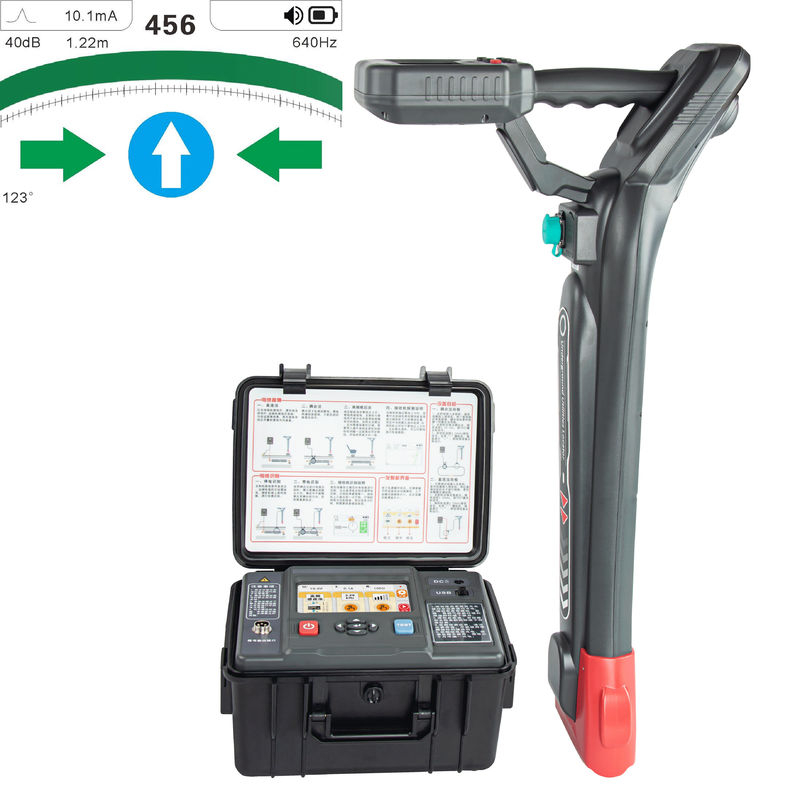

Интеллектуальный детектор кабелей и трубопроводов, также известный как тестер трубопроводов или тестер трассы, представляет собой прибор для обнаружения трассы с высокими комплексными характеристиками. Он имеет множество функций, таких какДиапазон частот пассивного обнаружения РЧ: центральные частоты приемника
, гибкой токоизмерительной клещи для приема, соединительного тестового кабеля и Диапазон частот пассивного обнаружения РЧ: центральные частоты .Интеллектуальный детектор кабелей и трубопроводов может использоваться для обнаружения трассы, инвентаризации трубопроводов и измерения глубины залегания металлических трубопроводов и подземных кабелей в условиях отсутствия траншей. Прибор использует различные технологии фильтрации, обладает возможностями защиты от помех, может точно определять местоположение и измерять глубину, а также подходит для обнаружения и патрулирования различных подземных металлических трубопроводов, управления и обслуживания трубопроводов, городского планирования и строительства, электроснабжения и других ведомств. Это один из необходимых приборов для подразделений по обслуживанию трубопроводов. Эта функция достигается за счет совместной работы генератора сигналов, приемника, зажима для передачи сигнала и соединительного тестового кабеля.Технические данные:
Передатчик:ФункцияРежимы передачи многочастотного сигнала
Источник питания
10,8 В
| литий-ионный аккумулятор большой емкости |
Метод вывода |
| Встроенная приемная катушка, гибкий калипер, |
Частота вывода( |
| 65,6 кГц, 81,9 кГц, 197 кГц |
Режим вывода |
Автоматическая идентификация, автоматическая идентификация в зависимости от различных аксессуаров |
Выходная мощность
Макс. 15 Вт, |
| 9 |
уровней |
| регулируемая |
ИмпедансПолностью автоматическое согласование импеданса в реальном времени и функция защиты Прямое выходное напряжение |
| Макс. 150 В пик-пик |
Защита цепи |
| С защитой от перегрузки и короткого замыкания |
Жидкокристаллический дисплей5- |
| дюймовый |
цветной |
| ЖК-дисплей |
СенсорныйДа, емкостный сенсорныйСенсорныйПримерно |
| , авиационный разъем |
Внутренний диаметр катушки |
| Приемник: |
ФункцияОбнаружение трубопроводов (отслеживание положения кабеля, отображение направления, измерение глубины, измерение тока), идентификация кабеля, поиск неисправностей с помощью рамки А (опциональная функция)Источник питания |
8,4 В
литий-ионный аккумулятор большой емкости |
Метод ввода |
| Встроенная приемная катушка, гибкий калипер, |
рамка А ( |
| опциональная функция) |
Частота приемаЧастоты активного обнаружения: 640 Гц , 1,28 кГц |
, |
2,56 кГц Диапазон частот пассивного обнаружения РЧ: центральные частоты 3,20 кГц Диапазон частот пассивного обнаружения РЧ: центральные частоты 4,09 кГц Диапазон частот пассивного обнаружения РЧ: центральные частоты 8,19 кГц Диапазон частот пассивного обнаружения РЧ: центральные частоты 10,2 кГц, 32,7 кГц, 65,6 кГц, 81,9 кГц, 197 кГцДиапазон частот пассивного обнаружения РЧ: центральные частоты 250 ГцДиапазон частот пассивного обнаружения РЧ: центральные частоты 32,7 кГц, 65,6 кГц, 81,9 кГц,
197 кГцРежим обнаружения трубопроводов
Метод широкого пика, метод узкого пика, метод долиныОтображение обнаружения трубопроводовКлассический режим позиционирования, режим отслеживания провода, режим измерения искажения сигнала |
| Диапазон обнаружения трубопроводов |
Метод прямого подключения: Как правило, длина кабеля может достигать |
| 0–20 |
километров, что в основном определяется сопротивлением грунта, сопротивлением кабеля и |
глубиной залегания кабеля. |
Метод наложения: Как правило, длина кабеля может достигать ; (обычно может достигать длины кабеля 2 мГлубина и ток
Кабели заложены на глубину менее 2 мГлубина и ток
Отображение глубины залегания кабеля и значения тока в реальном времени Глубина измерения трубопровода0–20 м |
| Точность глубины |
Точность точного позиционирования в плане: Положение центральной оси целевого кабеля или трубопровода: |
| ±5% ( |
глубина залегания |
0–3 м) -10% ( |
глубина залегания 3 м - 20 м) Подсказки истинности/ложностиУстранение помех от соседних кабелей. При измерении соседних кабелей измерение соседних кабелей можно различать на основе различной силы сигнала и измеренных фаз тока, возвращаемых соседними кабелями. Во время процесса отслеживания кабеля наблюдайте за фазометром.Диск и стрелка указывают на различение тестируемого кабеля от соседних кабелей |
Звуковые сигналы |
ЧМ-тон, изменяющийся в зависимости от силы сигналаДисплей защиты от помех
Зеленый: Нет помех |
| Зеленый: Хорошо (результаты надежны |
) |
| Красный: Сильные помехи (результаты ненадежны |
)
Устойчивость к помехамСверхузкая полоса частот приема и уникальный метод цифровой обработки позволяют полностью подавлять помехи от промышленной частоты и гармоник от работающих поблизости кабелей и трубопроводов.
Расстояние помех80% |
Минимальное расстояние, на котором приемник не подвергается воздействию передатчика, часто требует экспериментального определения: |
Обнаружение трубопроводов: Метод наложения |
может подтвердить отсутствие помех |
на расстоянии более
5 м, метод индукции может подтвердить отсутствие помех на расстоянии более 20 м
Идентификация кабеля: Метод наложения может подтвердить отсутствие помех на расстоянии более 2–5 мИдентификация кабеляИдентификация мМетод: гибкий |
калипер интеллектуальная |
идентификация; количество кабелей, которые можно калибровать: от 1 до 20 ;Значение калибровки: Текущий процент полученного сигнала и переданного сигнала находится в пределах от 75% до 135% от калибровочного значения, что является одним из условий успешной идентификации; Направленность: Передающий зажим, приемный зажим и нагрузочный сигнал должны быть в одном направлении, что является одним из условий успешной идентификации.Диапазон обнаружения идентификации кабеля
Метод прямого подключения: может идентифицировать сигналы с сопротивлением петли от 0 Ом до 8 кОм
(обычно может достигать длины кабеля |
от 0 до 20 |
километров, в основном определяется сопротивлением грунта и сопротивлением кабеля)Метод наложения: может идентифицировать сигналы с сопротивлением петли от 0 Ом до 1 кОм ; (обычно может достигать длины кабеля от 0 до
6 см(в основном определяется сопротивлением заземления и сопротивлением кабеля)Жидкокристаллический дисплей4,3- дюймовый
цветной |
| ЖК-дисплей |
(экран с высокой яркостью), видимый на солнце СенсорныйДа, емкостный сенсорныйИнтерфейс подключенияПорт Type-C USB |
| , авиационный разъем |
Внутренний диаметр катушки |
| Ø200 мм (больший диаметр может быть изготовлен на заказ по мере необходимости |
)Рабочая температура и влажность |
| -10°C–40°C; |
ниже 80% |
| отн. влажности |
Температура и влажность хранения-10°C–50°C; ≤95% отн. влажности, без конденсации Сопротивление давлению |
| 2000 В переменного тока/среднеквадр. значение ( |
перед передним и задним концами корпуса)Соответствие нормам безопасности |
| IEC61010-1 CAT III 600 В, IEC61010-031, IEC61326, |
степень загрязнения 2 |
| Заинтересованы в XHGX507C для вашей команды? Свяжитесь с нами для получения информации о ценах на объем, технических характеристик и опций индивидуальной конфигурации. |
▎Часто задаваемые вопросыВ: Подходит ли XHGX507C для предпроектной съемки инженерных сетей и соблюдения нормативных требований?Да. XHGX507C специально разработан для предпроектных изысканий инженерных сетей, необходимых перед земляными работами, прокладкой траншей или направленным бурением. Его способность обнаруживать как находящиеся под напряжением (пассивный режим 50 Гц), так и обесточенные кабели (режимы передатчика) обеспечивает комплексное картирование подземных коммуникаций, которое поддерживает соблюдение нормативных требований и помогает предотвратить дорогостоящие повреждения кабелей. |
В: Как прибор справляется с участками с множеством пересекающихся коммуникаций?Комбинация многочастотной работы, измерения тока и двух антенных режимов предоставляет несколько стратегий для решения проблемы плотной застройки коммуникациями. Сравнивая отклик сигнала на разных частотах и измеряя уровни тока, операторы могут изолировать отдельные коммуникации даже в плотно упакованных подземных коридорах. Режим «Трасса» обеспечивает дополнительную точность для окончательного подтверждения маршрута.
В: Какую документацию можно получить по результатам полевых изысканий?
ЖК-дисплей прибора обеспечивает отображение глубины и тока в реальном времени, которые могут быть вручную записаны на месте. Для профессиональных отчетов об изысканиях операторы обычно отмечают трассы и глубины кабелей краской-распылителем и документируют результаты фотографиями и письменными записями. Аксессуары для регистрации данных с поддержкой GPS могут быть доступны для интеграции с системами ГИС-картографирования.
В: Может ли он обнаруживать неметаллические трубы, такие как ПВХ или ПНД?
Как и все локаторы на основе электромагнитной индукции, XHGX507C обнаруживает металлические объекты по их электропроводности. Неметаллические трубы (ПВХ, ПНД, бетон) напрямую не обнаруживаются. Однако, если эти трубы содержат металлические трассировочные провода (обычно прокладываемые вместе с пластиковыми трубами во время строительства), прибор может обнаружить трассировочный провод. Для обнаружения чисто неметаллических труб в качестве дополнительной технологии потребуется георадар (GPR).
В: Какая гарантия и поддержка предоставляется?
Стандартная 12-месячная гарантия от производственных дефектов с пожизненной технической поддержкой. Сертификаты CE и ISO 9001:2015. Полный комплект включает приемник, передатчик, соединительные кабели, зажим для наложения, заземляющий стержень, перезаряжаемые батареи, зарядные устройства, руководство пользователя и прочный транспортный кейс. Доступны варианты обучения на месте и расширенной гарантии для инжиниринговых консалтинговых фирм.
