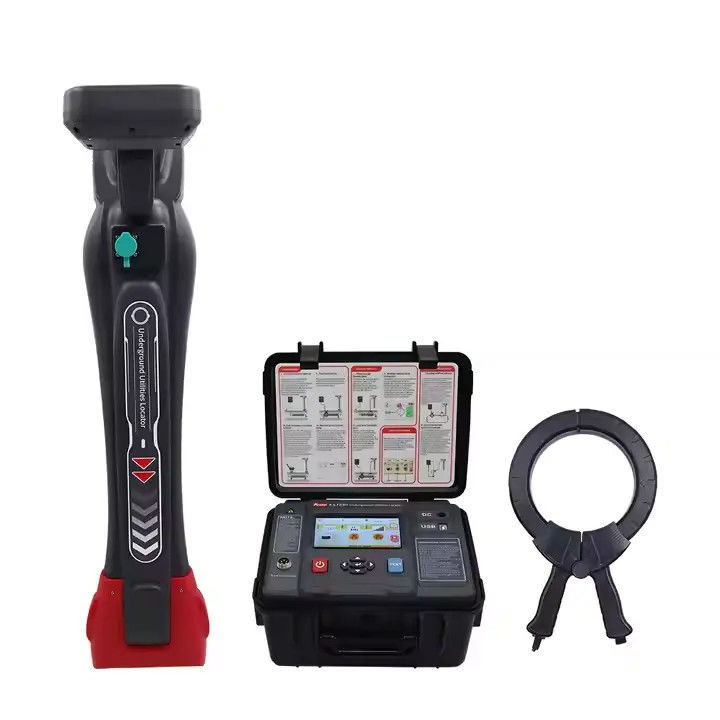

XHGX507C Интеллектуальный подземный трубопровод комплексный детектор

Name: XHGX507C Интеллектуальный подземный трубопровод комплексный детектор
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C
Price: 2100 USD
Availability: InStock

Детали продукта:

Place of Origin:	Shaanxi
Фирменное наименование:	XZH TEST
Model Number:	XHGX507C

Подробная информация

Place of Origin:

Shaanxi

Фирменное наименование:

XZH TEST

Model Number:

XHGX507C

Выделить:

High Light

Выделить:

подземный комплексный детектор трубопроводов

Интеллектуальный комплексный детектор подземных труб

Комплексный детектор подземных труб XHGX507C

Trading Information

Minimum Order Quantity:

1unit

Цена:

EXW 2100

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

100 unit per month

Характер продукции

XHGX507C Интеллектуальный подземный трубопровод комплексный детектор 0

XHGX507C Интеллектуальный подземный трубопровод комплексный детектор 1

XHGX507C Интеллектуальный подземный трубопровод комплексный детектор 2

XHGX507C Интеллектуальный подземный трубопровод комплексный детектор 4

XHGX507C Интеллектуальный подземный трубопровод комплексный детектор 5

XHGX507C Интеллектуальный подземный трубопровод комплексный детектор 6

Технические параметры:

Передатчик:

Функция	Режимы передачи многочастотного сигнала
питание	10.8Влитийная батарея большой емкости
Метод выпуска	Метод прямого соединения, метод сцепления, метод индукции
Выходная частота	640 Гц, 1,28 КГц, 2,56 КГц, 3,20 КГц, 4,09 КГц, 8,19 КГц, 10,2 КГц, 32,7 КГц, 650,6 кГц, 81,9 кГц, 197 кГц
Режим вывода	Автоматическая идентификация, автоматическая идентификация в соответствии с различными принадлежностями
Выходная мощность	Максимально 15 Вт, 9уровни регулируемый
импедантность	Полностью автоматическая функция соответствия и защиты импеданса в реальном времени
Прямое выходное напряжение	150 Vppмаксимум
Защита цепи	С защитой от перегрузки и короткого замыкания
жидкий кристалл	5-дюймЖКцветный экран
Прикосновение	Да, емкостное касание.
Размер прибора	О320 мм (длина) × 275 мм (ширина) × 145 мм (высота)

Xhgx507c Intelligent Underground Utility Locator

Получатель:

Функция	Выявление трубопровода (отслеживание положения кабеля, показание направления, измерение глубины, измерение тока), идентификация кабеля, обнаружение неисправностей A-рамы (функция необязательна)
питание	8.4Влитийная батарея большой емкости
Способ ввода	Встроенная приемная катушка, гибкий калибр, A- рама(Факультативная функция)
Частота приема	Активные частоты обнаружения: 640 Гц,1.28 кГц,2.56 кГц,3.20 кГц,40,09 кГц,8.19 кГц,10.2 кГц, 32.7 кГц, 65.6 кГц, 81.9 кГц, 197 кГц частота питания, частота пассивного обнаружения: 50Hz, 60Hz,250 Гц Пассивный диапазон радиочастот обнаружения: центральные частоты:320,7 кГц, 65,6 кГц, 81,9 кГц,197 кГц
Режим обнаружения трубопровода	Метод широких вершин, метод узких вершин, метод долин
Дисплей обнаружения трубопровода	Классический режим позиционирования, режим круизного провода, режим измерения искажения сигнала
Диапазон обнаружения трубопровода	Способ прямого подключения: как правило, длина кабеля может достигать0 ~ 20километров, которое в основном определяется сопротивлением земли, сопротивлением кабеля и кабеляглубина захоронения. Способ соединения: как правило, длина кабеля может достигать0 ~ 10километров, которое в основном определяется сопротивлением земли, сопротивлением кабеля и кабеляглубина захоронения. Кабели Похоронен менееГлубина 2 м
Глубина и ток	Отображение глубины кабеля и значения тока в реальном времени
Глубина измерения трубопровода	0-20 м
Точность глубины	Точность позиционирования плоскости: положение центральной оси кабеля или трубопровода-мишени:± 5% (глубина захоронения 0-3m) -10% (глубина захоронения3м-20 м)
Истинные или ложные советы	При измерении соседних кабелей измерение соседних кабелейВ процессе отслеживания кабеля следует наблюдать фазовую таблицу. Диск и указатель указывают на то, чтобы отличить испытываемый кабель от соседних кабелей
Правильные указания	FM-тон, изменяющийся в зависимости от силы сигнала
Дисплей против помех	Зеленый: никаких помех Зеленый: хороший (результаты надежны)) Красный: Сильное помешательство (результаты ненадежны))
Способность противодействия помехам	Чрезвычайно узкий диапазон частот приема и уникальный метод цифровой обработки могут полностью подавлять частоту питания и гармонические помехи соседних проводов и трубопроводов.
Расстояние интерференции	При использовании метода сцепления и метода индукции передатчик будет генерировать помехи на коротком расстоянии.Расстояние интерференции зависит от мощности и частоты передачи.Чем выше мощность и чем выше частота, тем сильнее помехи. Минимальное расстояние, на котором приемник не нарушается передатчиком, часто требует экспериментального определения: Выявление трубопровода: метод сцепленияНе могу подтвердить никаких помех.за пределами5 метров, метод индукции может подтвердить отсутствие помех за 20 метров.Идентификация кабеля: метод сцепленияНе могу подтвердить никаких помех за пределами2 ~ 5 м

Идентификация кабеля	ИдентификацияmЭффект: гибкий Интеллектуальный калибр идентификация;Количество кабели, которые могут калибровать: от 1 до 20; Значение калибровки: текущий процент принимаемого и передаваемого сигналов:от 75% до 135% от калибровочного значения, что является одним из условий успешной идентификации; Направление: передатчик, приемник и сигнал загрузки должны находиться в одном направлении, что является одним из условий успешной идентификации.
Диапазон обнаружения идентификации кабеля	Метод прямого подключения: может идентифицировать сигналы с сопротивлением петли0Ω~8kΩ(обычно может достигать длины кабеля0 ~ 20километров, в основном определяется сопротивлением земли и сопротивлением кабеля) Способ сцепления: может идентифицировать сигналы с сопротивлением петли0Ω до 1kΩ; (обычно может достигать длины кабеля0 ~6 см (в основном определяется сопротивлением заземления и сопротивлением кабеля)
жидкий кристалл	4.3-дюйм ЖКцветный экран(экран высокой яркости),видимая при солнечном свете
Прикосновение	Да, емкостное касание.
Размер	О350 мм (длина) × 155 мм (ширина) × 700 мм (высота)
качество	О 2 кг
Интерфейс соединения	USB типа Спорт, авиационный разъем
Внутренний диаметр катушки	φ200mm (больший диаметр может быть настроен по мере необходимости)
Рабочая температура и влажность	-10°C-40°C;ниже 80% РН
Температура и влажность хранения	-10oC ~ 50oC; ≤ 95% RH,без конденсации
Сопротивление давлению	AC2000V/rms (перед передним и задним концами оболочки)
Подходит для безопасностиправилами	IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,степень загрязнения2
