| Функция |
Измерение 2/3/4-х полюсного сопротивления заземления, удельного сопротивления грунта, напряжения на заземлении, напряжения переменного тока |
| Источник питания |
DC 9V (сухая батарея Zi-Mn R14S 1.5V 6 шт., непрерывный режим ожидания в течение 300 часов) |
Диапазон измерения
|
Сопротивление заземления: 0,00 Ом - 30,00 кОм |
| Удельное сопротивление грунта: 0,00 Ом м - 9000 кОм м |
| Напряжение на заземлении: 0 В - 600 В |
| Режим измерения |
Точное 4-х полюсное измерение, 3-х полюсное измерение, простое 2-х полюсное измерение |
| Метод измерения |
Сопротивление заземления: метод смены полюсов при номинальном токе, измерительный ток макс. 20 мА
Удельное сопротивление грунта: 4-х полюсное измерение (метод Веннера)
Напряжение на заземлении: среднее выпрямление (между P(S)-ES) |
| Частота испытаний |
128 Гц / 111 Гц / 105 Гц / 94 Гц (AFC) |
| Ток короткого замыкания |
Переменный ток макс. 20 мА |
| Ток холостого хода |
Переменный ток макс. 40 В |
| Форма тестового напряжения |
Синусоидальная волна |
| Диапазон расстояния между электродами |
Может быть установлен от 1 м до 100 м |
| Переключение диапазонов |
Сопротивление заземления: 0,00 Ом - 30,00 кОм, автоматическое переключение диапазонов |
| Удельное сопротивление грунта: 0,00 Ом м - 9000 кОм м, автоматическое переключение диапазонов |
| Подсветка |
Синяя подсветка экрана, подходит для тусклых мест |
| Режим отображения |
4-разрядный сверхбольшой ЖК-дисплей, синяя подсветка экрана |
| Индикатор измерения |
Во время измерения: мигающий светодиодный индикатор, ЖК-дисплей с обратным отсчетом, индикатор прогресса |
| Размеры корпуса ЖК-дисплея |
128 мм x 75 мм |
| Размеры окна ЖК-дисплея |
124 мм x 67 мм |
| Размеры |
Д x Ш x В: 215 мм x 190 мм x 95 мм |

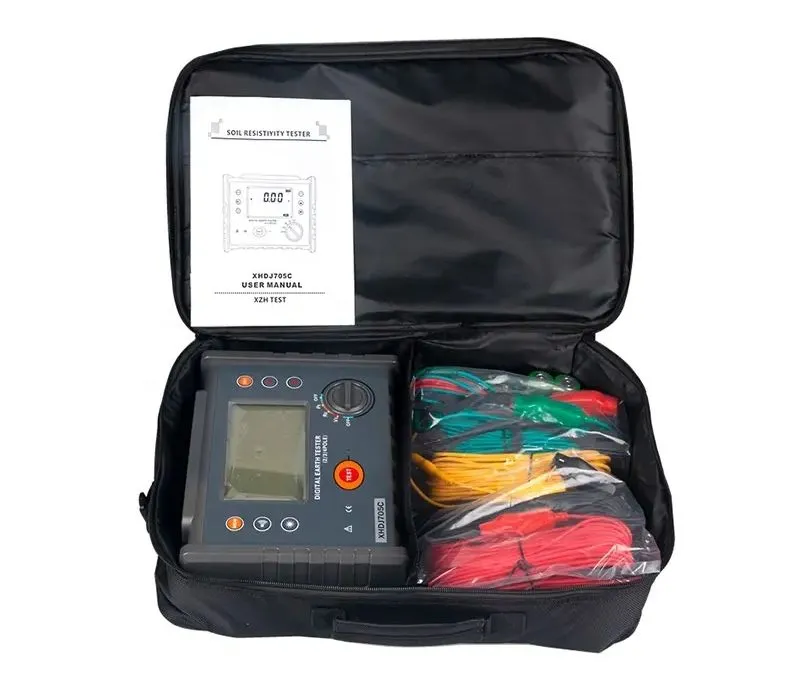

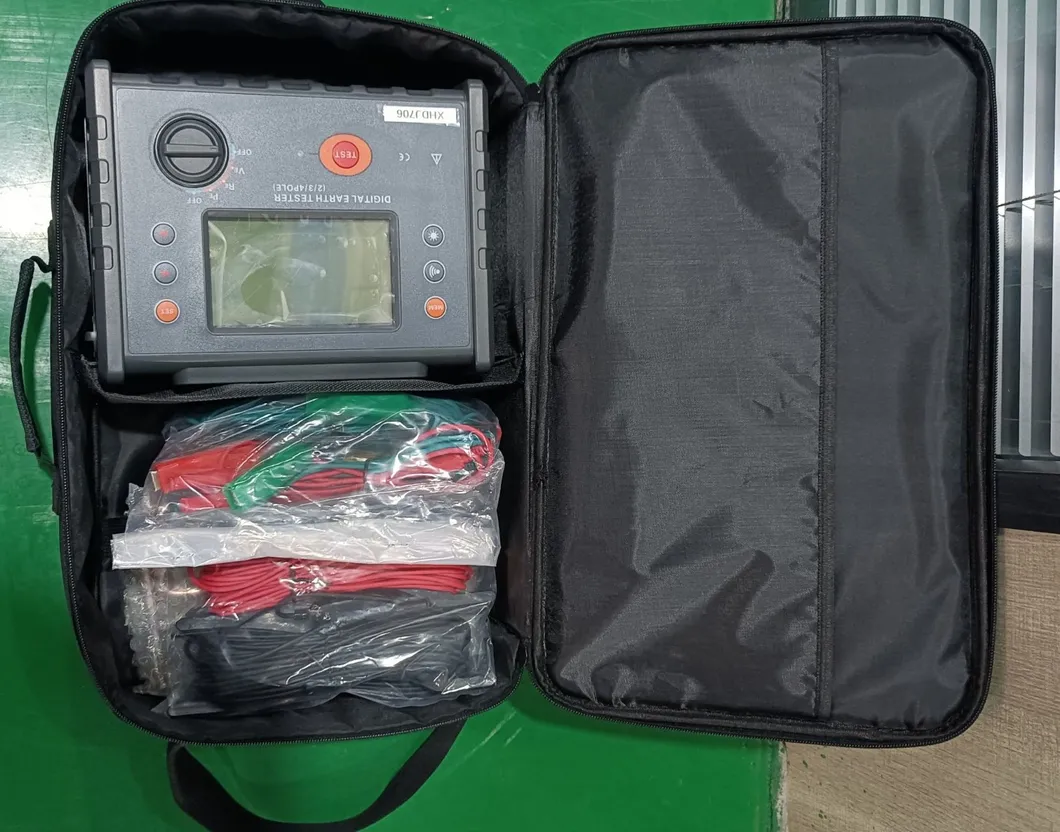

| Стандартный тестовый провод |
4 провода: по одному красному 20 м, черному 20 м, желтому 10 м и зеленому 10 м |
| Простой тестовый провод |
2 провода: 1 шт. красный 1,6 м и 1 шт. черный 1,6 м |
| Вспомогательный заземляющий стержень |
4 шт.: Ø10 мм x 150 мм |
| Скорость измерения |
Напряжение на землю: около 3 раз/сек |
| |
Сопротивление заземления, удельное сопротивление грунта: около 5 секунд/раз |
| Количество измерений |
Более 5000 раз (тест на короткое замыкание, интервал времени должен быть не менее 30 секунд) |
| Напряжение в цепи |
ниже 600 В переменного тока |
| USB-интерфейс |
С USB-интерфейсом, поддержка программного обеспечения для мониторинга, данные хранения могут быть загружены на компьютер, сохранены или напечатаны. |
| USB-кабель связи |
Один USB-кабель связи длиной 1,5 м |
| Хранение данных |
300 наборов, "MEM" значок индикатора хранения, отображение "FULL" значок для индикации полного заполнения хранилища |
| Удержание данных |
Функция удержания данных: "HOLD" отображение значка |
| Чтение данных |
Функция чтения данных: "READ" отображение значка |
| Отображение переполнения |
Функция переполнения при выходе за пределы диапазона измерения: "OL" отображение значка |
| Тест на помехи |
Автоматически распознает сигнал помех, "NOISE" отображение значка при превышении напряжения помех 5 В |
| Тест вспомогательного заземления |
Может измерять сопротивление вспомогательного заземления, 0,00 кОм - 30 кОм (100R+rC<50 кОм, 100R+rP<50 кОм) |
| Функция сигнализации |
Когда измеренное значение превышает установленное значение сигнализации, раздается звуковой сигнал "Бип-бип-бип" |
| Напряжение батареи |
Когда напряжение батареи снижается примерно до 7,5 В, отображается значок низкого напряжения батареи, напоминая о необходимости замены батареи. |
Потребляемая мощность
|
Режим ожидания: около 20 мА (подсветка выключена) |
| Включение и с подсветкой: около 45 мА (25 мА без подсветки) |
| Измерение: около 100 мА (подсветка выключена) |
Вес
|
Общий вес: 4,5 кг (включая упаковку) |
| Тестер: 950 г (включая батарею) |
| Тестовые провода: 1560 г |
| Вспомогательные заземляющие стержни: 935 г (4 шт.) |
| Рабочая температура и влажность |
-10°C - 40°C, ниже 80% отн. влажности |
| Температура и влажность хранения |
-20°C - 60°C, ниже 70% отн. влажности |
| Защита от перегрузки |
Измерение сопротивления заземления: между каждым интерфейсомC(H)-E,P(S)-ES, переменный ток 280 В / 3 секунды |
| Сопротивление изоляции |
Более 20 МОм (между цепью и корпусом - 500 В) |
| Выдерживаемое напряжение |
3700 В переменного тока (среднеквадратичное значение) (между цепью и корпусом) |
| Электромагнитные характеристики |
IEC61326 (EMC) |
| Тип защиты |
IEC61010-1 (CAT III 300V, CAT IV 150V, Загрязнение 2), IEC61010-031, IEC61557-1 (Сопротивление заземления), IEC61557-5 (Удельное сопротивление грунта), JJG 366-2004 |
