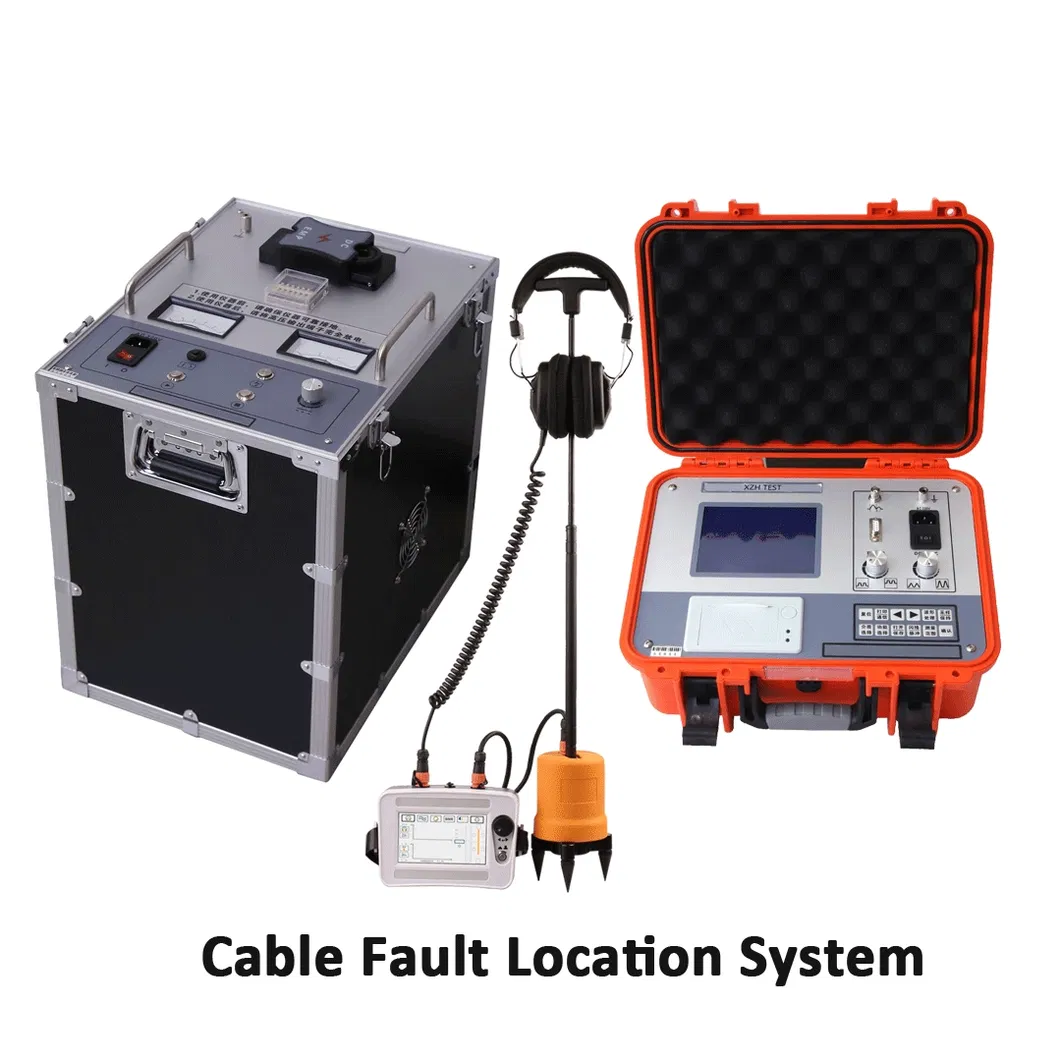

Система локализации неисправностей кабелей среднего и низкого напряжения для точной локализации неисправностей подземных кабелей

Система локализации неисправностей кабелей среднего и низкого напряжения для точной локализации неисправностей подземных кабелей

Детали продукта:

Place of Origin:	Shaanxi
Фирменное наименование:	XZH TEST
Сертификация:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Подробная информация

Place of Origin:

Shaanxi

Фирменное наименование:

XZH TEST

Сертификация:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Выделить:

High Light

Выделить:

Система обнаружения неисправностей подземных кабелей

Точная система обнаружения неисправностей подземных кабелей

Trading Information

Minimum Order Quantity:

1unit

Цена:

EXW 5000

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

Характер продукции

Описание продукта

Xzh Test Manufacturer Cable Fault Locator Set 35kv and Below Cable Fault Testing

XZH TEST портативная система обнаружения неисправностей кабеля предназначена для:

★Высоковольтный импульсный генератор:XHHV535-4Z Высоковольтный импульсный генератор 2450J сопровождается переключателем уровня перенапряжения, который позволяет достичь максимальной энергии импульса перенапряжения при 32 кВ.Он имеет системы обеспечения безопасности операторов и обеспечивает надежное и всеобъемлющее техническое решение для неисправностей низковольтных и средневольтных кабелей..

★Предварительный локатор неисправностей кабеля: XHGG501B Испытатель неисправностей кабеля подходит для измерения низкого сопротивления, короткого замыкания, неисправностей отключения открытого замыкания,а также утечки высокого сопротивления и высокого сопротивления вспышек в кабелях питания, высокочастотные коаксиальные кабели, телефонные кабели, кабели уличного освещения и закопанные провода из различных материалов с различными поперечными сечениями и различными носителями.Отличная система управления кабелями с автоматическим созданием отчетов о испытаниях.

★ Указатель неисправности кабеля: XHDD503C использует принцип акустико-магнитной синхронизации сбора вибраций и электромагнитной индукции для определения конкретного местоположения точки отказа кабеля.С помощью высоковольтного импульсного генератораФизические явления, такие как волны вибрации, звуковые волны и электромагнитные волны, генерируемые вспышкой. После интеллектуальной обработки хозяином, расстояние от ошибки и выходный звук ошибки отображаются..Наконец, точное расположение точки отказа определяется слухом и зрением испытателя, то есть точное расположение точки отказа кабеля "прямо над кабелем,в пределах приблизительного диапазона измерений".

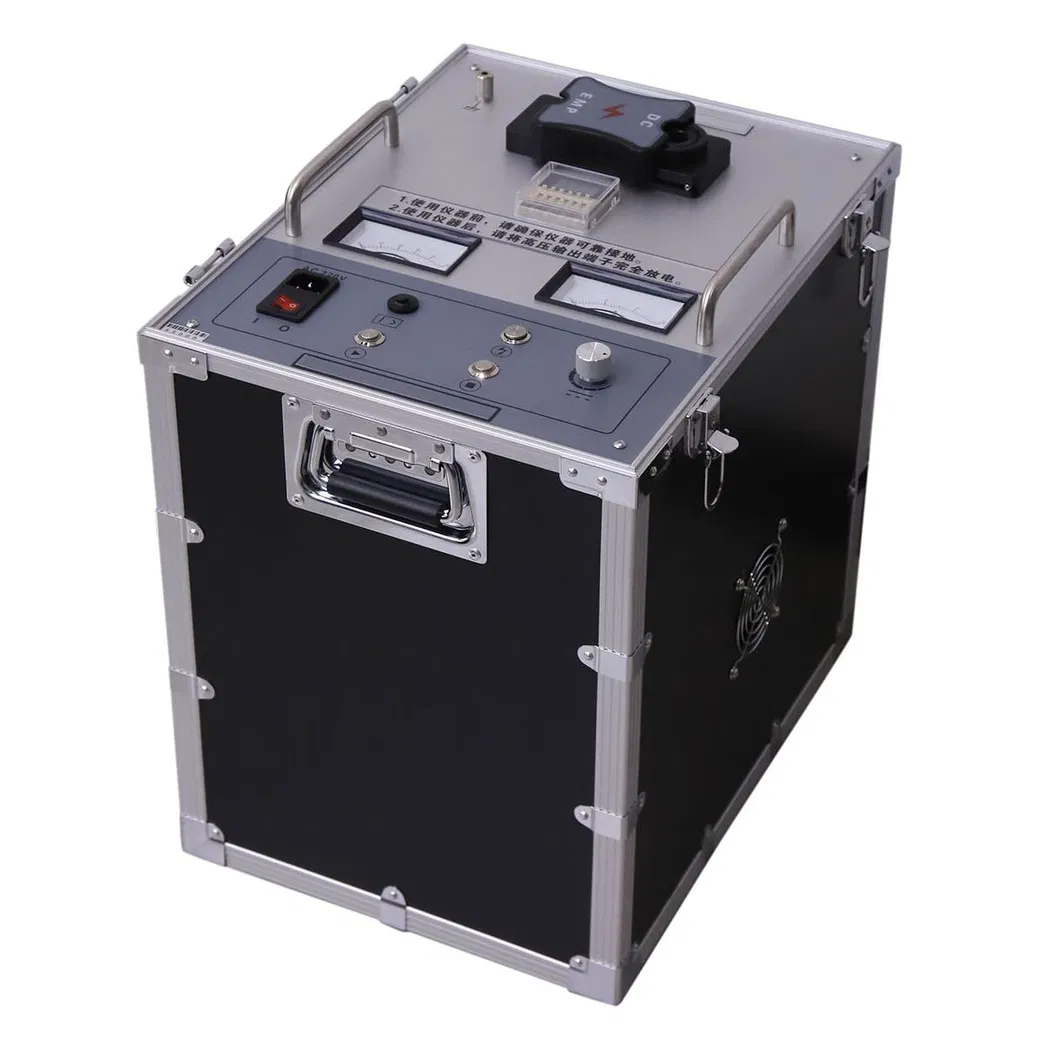

Высоковольтный генератор перенапряжения XHHV535-4Z

Импульсное напряжение:0 ~ 35 кВ (по умолчанию 0 ~ 28 кВ)
Частичное давление высокого напряжения:1.5 класс
Встроенный конденсатор:4μF
Мощность разряда:0 ~ 2450 J (по умолчанию 0 ~ 1568 J)
Полярность выходной напряжения:отрицательная полярность
Мощность удара:400 Вт
Защита от перегрева:85oС
Рабочее питание:Обменное давление 220В±10% / 50Гц±2Гц
Температура окружающей среды-20 ~ +50oC

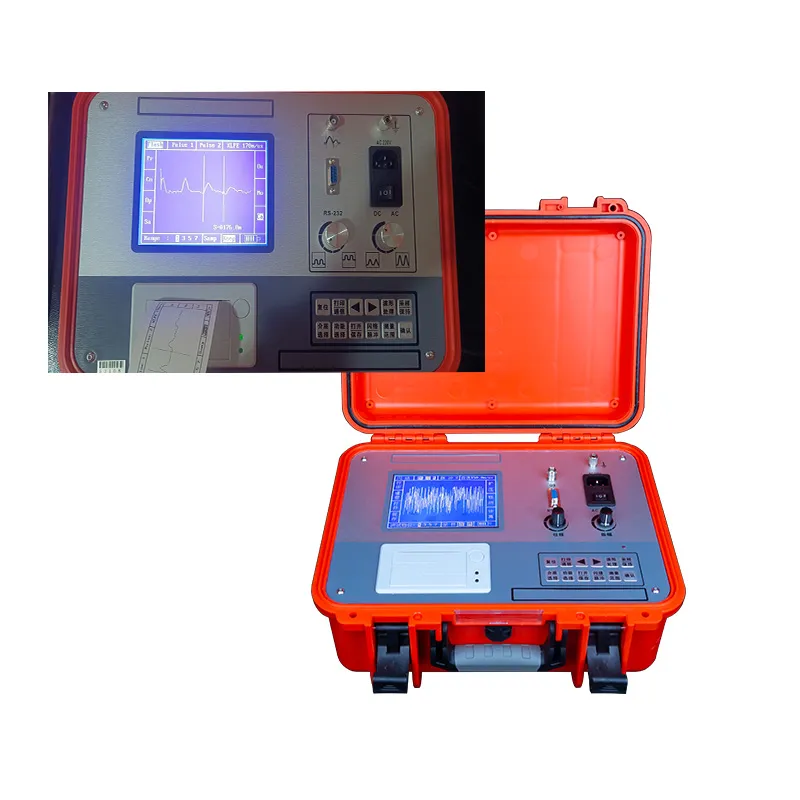

Предварительный локатор неисправности кабеля XHGG501B
Предварительный локатор ошибок кабеля подходит для измерения низкого сопротивления, короткого замыкания, сбоя открытого замыкания, утечки высокого сопротивления и вспышки высокого сопротивления из-за неисправности кабелей питания, высокочастотных коаксиальных кабелей, местных телефонных кабелей, уличных фонарей и заложенных проводов из различных материалов с различными поперечными сечениями и различными носителями.
•Промышленный 5.7дюймЖК-дисплей
•Централизованное управление на одном чипе, режим работы с нажатием кнопки, сильная антивмешательная способность;
•с диапазоном, измерением скорости, сопротивлением и другими функциями;
•Интеграция микропринтера и хоста, может печатать форму волны испытания и отчет о испытании в любое время
•Автоматическое непрерывное отбор проб, никогда не пропускать волны разряда
•Метод испытания: вспышка сверхотбор проб, низковольтный импульсный отбор проб
•Амплитуда импульса: 100 Vpp
•Ширина импульса: 0,1 и 2 uS
•Расстояние измерения: Smax: 30 км Smin: 15 м
•Ошибка измерения: грубая абсолютная ошибка: ±10 м грубая относительная ошибка: ± 1%
(DL/T849.1-2004 указывает не более ±(1%L+20) m, где: L - длина кабеля)
•Источник питания: встроенный источник питания постоянного тока 24V/7Ah, может работать непрерывно в течение 6 часов.Он также может быть подключен к источнику питания AC 220V 50Hz

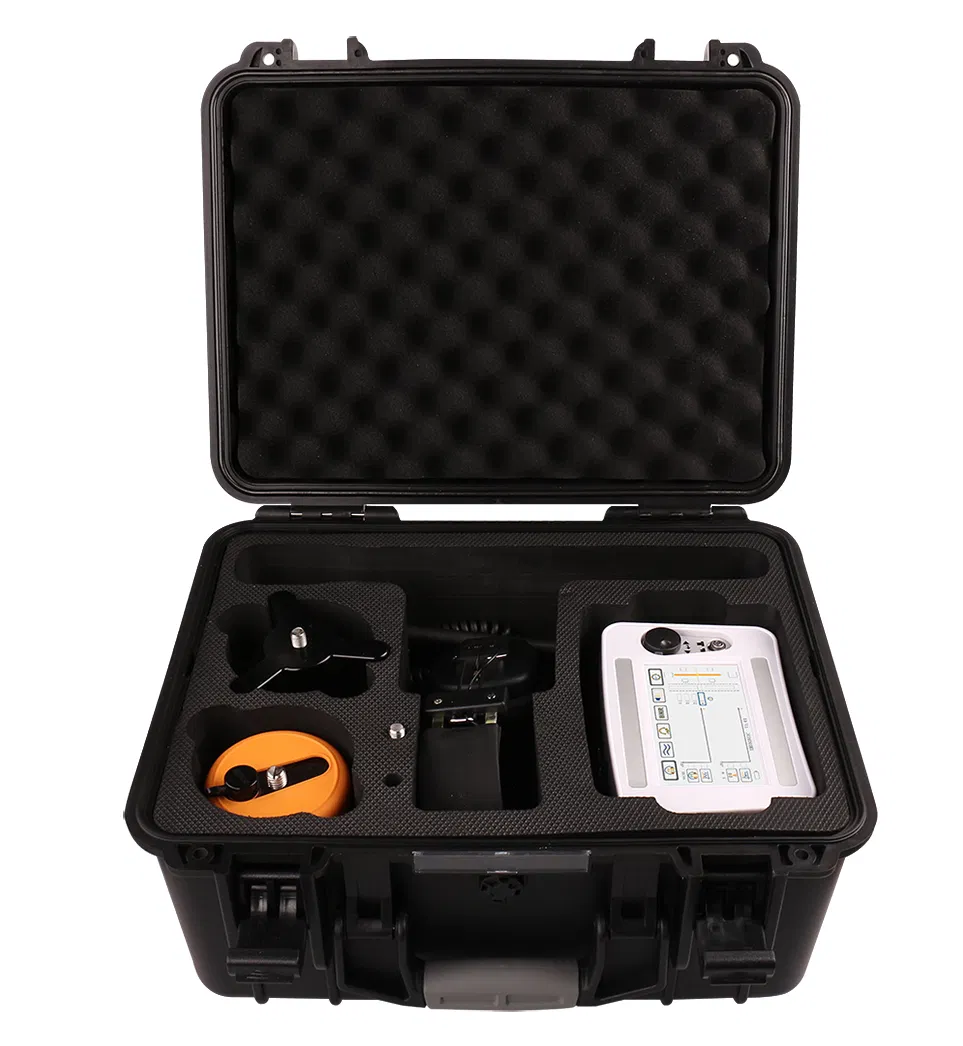

Указатель неисправности кабеля XHDD503C

Пропускная способность звукового канала
Я все прохожу: 100Hz ~ 1600Hz.
Низкий проход: 100-300.
Высокий пропуск: 160 - 1600 Гц.
Пропускная полоса: 200-600 Гц.
Настройка канала:8 уровней звука, магнитного и напряжения.
Выход звука:Прибыль: 16 уровней (0-112 дБ), Импеданс: 350Ω
Диапазон обнаружения:0.00-99.99ms, 75mV-75V
Точность обнаружения:Позиционирование: ≤ 0,1 м; путь: ≤ 0,5 м
Рабочее питание:4*18650 стандартная литийная батарея.
Время ожидания:более 8 часов
Температура окружающей среды-25-65oC; относительная влажность: ≤ 90%
Размеры объема:428L×350W×230H
Общая масса:7 кг

Фотографии на месте
