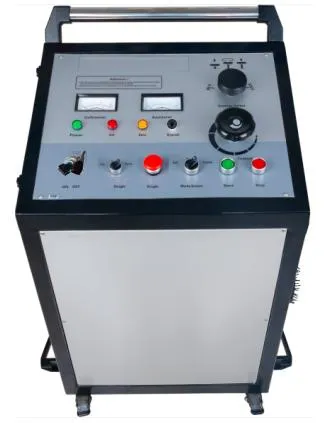

Низковольтное обнаружение неисправностей кабеля 2048J Трехскоростной генератор высокого напряжения для точной диагностики неисправностей кабеля XHHV535-4TS

В: Как высоковольтный генератор импульсов работает при обнаружении неисправностей кабеля?

Генератор импульсов разряжает импульс высокой энергии в неисправный кабель, создавая контролируемую высоковольтную дугу в точке неисправности. Эта дуга производит как акустический сигнал (громкий стук, обнаруживаемый наземными микрофонами), так и электромагнитный импульс (обнаруживаемый индуктивным приемником). Комбинируя время прибытия акустического и электромагнитного сигналов, операторы могут точно определить местоположение неисправности — метод, известный как акустико-магнитная синхронизация.

В: Какой диапазон напряжения следует выбирать для различных типов кабелей?

Выбор напряжения в качестве общего руководства следует принципу номинального рабочего напряжения кабеля. Для низковольтных кабелей (до 1 кВ) используйте диапазон 8 кВ или 12 кВ. Для кабелей распределительных сетей среднего напряжения (6-15 кВ) подходит диапазон 16 кВ. Для высоковольтных линий электропередачи (35 кВ и выше) используйте диапазон 32 кВ. Всегда сверяйтесь со спецификациями максимального испытательного напряжения производителя кабеля и соблюдайте все безопасные расстояния во время работы с высоким напряжением.

В: Какие меры предосторожности необходимо соблюдать при работе с генератором импульсов?

Тестирование с помощью высоковольтного генератора импульсов требует строгих протоколов безопасности. Всегда проверяйте, что кабель полностью обесточен и изолирован от всех источников питания перед подключением. Установите минимальную зону безопасности 5 метров вокруг зоны тестирования с предупреждающими знаками. Весь персонал должен носить соответствующее СИЗ, включая одежду с защитой от дуги, высоковольтные изолирующие перчатки и диэлектрические бахилы. Встроенные функции безопасности — автоматический разряд при отключении питания, аварийная остановка и блокировка при нулевом напряжении — обеспечивают дополнительные уровни защиты, но никогда не должны заменять надлежащие процедуры безопасности.

В: Каково преимущество наличия нескольких уровней энергии (Джоулей) на этом устройстве?

Различные уровни энергии служат различным диагностическим целям. Низкие настройки энергии (например, 864 Дж–1024 Дж) идеально подходят для первоначального подтверждения неисправности и локализации высокоомных неисправностей, где избыточная энергия может усугубить повреждение кабеля. Средняя энергия (1225 Дж–2048 Дж) обеспечивает оптимальную силу акустического сигнала для большинства обычных случаев локализации неисправностей. Высокая энергия (2450 Дж+) предназначена для очень длинных кабелей, глубокого залегания или высокоомных неисправностей, которые требуют более сильного образования дуги для создания обнаруживаемой акустической сигнатуры. Трехступенчатый выбор позволяет операторам согласовывать выходную мощность с условиями на месте.

В: Какая гарантия и поддержка включены в комплект этого генератора импульсов?

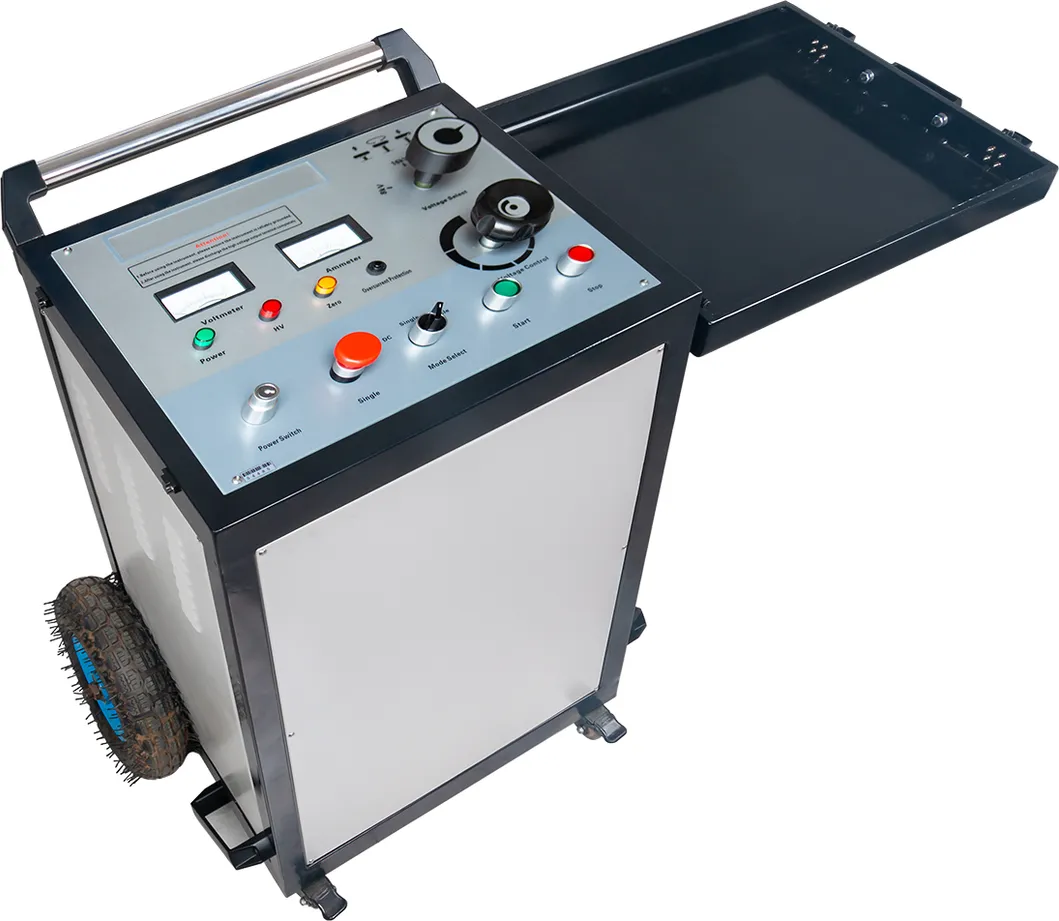

Стандартная 12-месячная гарантия от производственных дефектов с пожизненной технической поддержкой. Сертификация CE и ISO 9001:2015. Каждое устройство включает генератор импульсов, высоковольтный выходной кабель, заземляющий кабель, разрядный стержень, руководство пользователя и прочную тележку с запирающимися роликами для безопасной транспортировки. Установка на месте, ввод в эксплуатацию и обучение операторов по безопасности доступны по запросу. Запасные части, включая разрядные промежутки, конденсаторы и высоковольтные диоды, имеются на складе для быстрой замены.
