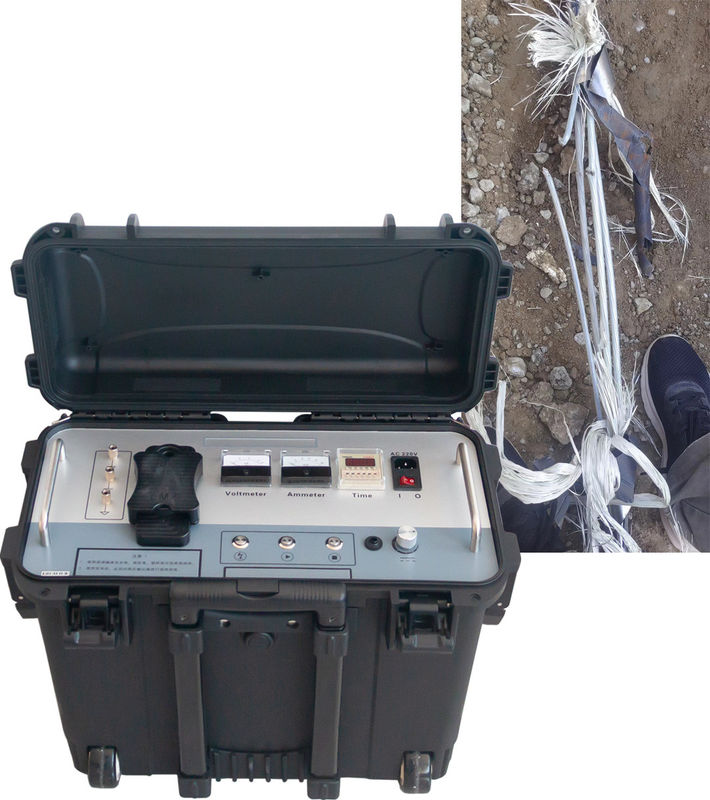

XHHV535-2L 35kv DC Impulse 1000j генератор перенапряжения для обнаружения неисправностей подземных кабелей
Этот генератор высокого напряжения XHHV535-2L объединяет источник высокого напряжения постоянного тока, конденсатор для хранения энергии, устройство с выбросом шариков, автоматическое устройство с выбросом,и высококачественный экспериментальный инструмент типа тележки.
Оборудование полностью решает проблемы удобства, переносимости, безопасности и надежности традиционных экспериментальных устройств.высокоустойчивые специальные высоковольтные электронные компоненты и высокочастотные высоковольтные технологии, что делает всю машину простой по структуре.
Чтобы сохранить первоначальную привычку людей использовать трансформаторы и операционные коробки для генерации постоянного высокого напряжения,этот импульс генератор принимает гуманизированный дизайн режима работы и интегрирует микро надежной схемы дизайна. Он безопасен, надежный и интуитивно понятный. Действительно достигает эффекта не повреждения от удара, и он также имеет функции автоматического времени удара, ручного удара и сопротивления давлению.В настоящее время это самое удобное для пользователя оборудование для высокого напряжения с постоянным током в Китае..
★ с функцией автоматической защиты от перенапряжения, перенапряжения и перегрева;
★ с постоянным напряжением, функцией ударного разряда;
★ однородный и управляемый высоковольтный импульс;
★ Функция защиты от сверхкороткого замыкания, которая может сделать выходное высоковольтное напряжение непосредственно коротким замыканием к земле;
★ У него есть двойной показатель 1,5 уровня для показа тока и напряжения, который интуитивно понятен и понятен, а процесс разряда при ударе понятен на первый взгляд;
★ Измерение бокового напряжения высокого напряжения в режиме реального времени и точно;
★ С защитой от нулевого старта и функцией нулевого выхода потенциометра, безопасной и надежной;
★ Уникальная конструкция измерения высокого напряжения, в остановленном состоянии вольтметр может указывать напряжение конденсатора в режиме реального времени;
★ Время разряда может быть произвольно установлено в соответствующем интервале;
★ С функцией аварийной остановки, в случае чрезвычайной ситуации немедленно отключите высоковольтный выход.
|
Наименование продукта
|
Портативный генератор высокого напряжения
|
|
Высокое напряжение при ударе
|
0~35 кВ регулируемый
|
|
Высоковольтный разделитель
|
степень точности напряжения 1.5
|
|
Встроенная емкость
|
2μF
|
|
Мощность разряда
|
1225J
|
|
Ток сгорания
|
20 мА
|
|
Время воздействия
|
Автоматическое столкновение приблизительно 5 секунд, время произвольного управления ручным столкновением
|
|
Объем
|
520*300*390 мм
|
- - - - - - - - - - - - - -
Описание функции панели
1.Безопасное место: Заземление приборовой оболочки должно быть надежно подключено к земле, чтобы предотвратить электрификацию приборочной оболочки или попадание людей.
2.Высоковольтная земля: также известный как высоковольтный хвост, он должен быть надежно заземлен, чтобы предотвратить утечку и разрядку высокого напряжения.повреждение внутренних компонентов прибора от высоковольтного отказа, а также аварий безопасности, вызванных внутренней утечкой или разрядом прибора.
3.Место отбора проб: отрицательный конец конденсатора для накопления импульсной энергии имеет высокое напряжение и должен быть надежно заземлен.Он используется для отбора проб, когда волнообраз отбирается в состоянии flashover высокого напряжения кабельного тестера. (Пробования без высоковольтного перенапряжения все еще требуют надежного заземления).
4.Кнопка выпуска: нажмите эту кнопку, чтобы соприкоснуться с пустотой шарика, и выпустите вручную (продолжительность каждого нажатия клавиши не может превышать 1 с).
5.Кнопка старта высокого напряжения:Когда свет кнопки запуска включен, это означает, что выходное напряжение находится в состоянии нуля.Если свет кнопки запуска не включен после включения переключателя питания, поверните ручку регулировки напряжения против часовой стрелки, пока свет не включится. Когда свет кнопки запуска включен, нажмите эту кнопку, чтобы запустить устройство и генерировать высокое напряжение.
6.Высоковольтная кнопка остановки: После завершения испытания или обнаружения аномалии, нажмите эту кнопку, чтобы отключить высоковольтный выход, высоковольтный свет выключится, и внутренний разрядный шар перестанет работать.Когда кнопка остановки включена, это означает, что есть выход высокого напряжения, и когда он выключен, это означает, что нет выхода высокого напряжения.
7.Выключатель защиты от перенапряженияНажмите на эту кнопку, защита от перенапряжения включена, и эта кнопка появляется, и защита от перенапряжения работает.После включения защиты от перенапряжения, он должен быть выключен для выпуска.
8.Настройка напряжения: После включения устройства, вы должны сначала повернуть ручку против часовой стрелки вниз, нажать на кнопку запуска, а затем настроить по часовой стрелке, чтобы увеличить выход высокое напряжение от малого к большому,и регулировать против часовой стрелки, чтобы уменьшить выход высокое напряжение от большого до маленького.
9.Выключатель питания: "Переключатель 1" включает переключатель питания переменного тока 220В, а "Переключатель 0" выключает питание системы.
10.Сцепление предохранителя:где установлен предохранитель системы питания переменного тока 220 В.
11.Включатель: рабочий источник питания прибора, порт подключения 220В переменного тока.
12.Настройка времени:установить интервал времени разряда.
13.Амперметр:указание тока на стороне низкого напряжения.
14.Вольтметр:Выходное напряжение высокого напряжения с указанием кВ-метра.
15.Выходное высоковольтное напряжение (EMP): При воздействии разряда подключите выходной кабель высокого напряжения.
16.Выходное высокое напряжение (DC):Когда постоянный ток выдерживает напряжение, подключите выходной кабель высокого напряжения.
- - - - - - - - - - - - - -
Список упаковки
Применение - Подземное расположение кабеля, испытание напряжения кабеля
