Создан для полевых бригад, которым требуется трассировка трассы и локализация повреждений в одном приборе. XHLJ504 заменяет отдельные трассировщики и локализаторы, снижая затраты на оборудование, место в автомобиле и время обучения персонала. Усиление сигнала в 500 000 раз с глубиной обнаружения более 10 м обеспечивает надежную работу в городских, промышленных и удаленных полевых условиях.
Двухрежимная работа
Трассировка трассы и локализация повреждений в одном портативном приборе. Переключение режимов за секунды — без смены инструмента.
Увеличение в 500 000 раз
Сверхвысокое усиление сигнала обнаруживает слабейшие электромагнитные сигнатуры кабелей, проложенных на глубине более 10 метров.
Сверхнизкое энергопотребление
Ток покоя менее 10 мА. Длительная работа в полевых условиях от одной зарядки — критически важно для круглосуточного обслуживания сетей.
Экономическая эффективность парка техники
Один прибор заменяет два. Снижение затрат на закупку, обслуживание и обучение для менеджеров парка техники.
Детали продукта
Принцип работы

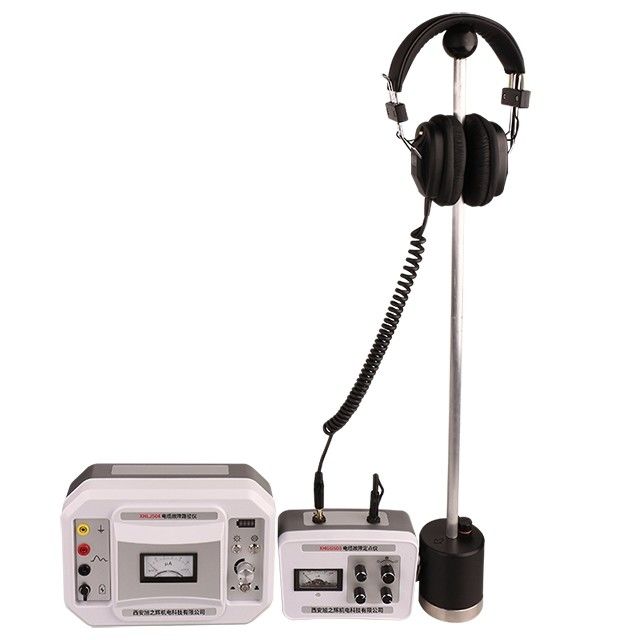

Кабелеискатель XHLJ504 состоит из мощного генератора сигналов трассы (передатчика) и приемника, необходимых для обнаружения трасс проложенных кабелей.
Основной принцип работы кабелеискателя заключается в использовании генератора сигналов трассы (т.е. передающего блока кабелеискателя) для подачи импульсного сигнала трассы в тестируемый кабель, тем самым генерируя электромагнитные волны, которые затем принимаются зондом, а приемник усиливает полученный сигнал. После обработки сигнал передается на наушники и стрелочный индикатор.
Этот трассировщик кабельных линий определяет закопанную трассу и глубину залегания кабеля по пикам и спадам звука, а также по отклонению стрелки индикатора в наушниках.
Многофункциональность
Приемник кабельных линий используется совместно с зондами и наушниками и может применяться как локализатор повреждений кабеля.
Технические параметры
Передатчик
|
Выходной сигнал
|
15 кГц прерывистый
|
|
Выходная мощность
|
100 Вт
|
|
Выходной ток
|
0~2 А
|
|
Рабочее напряжение
|
220 В (1±10%) 50 Гц (1±5%);
|
|
Увеличение
|
500 000 раз
|
|
Точность обнаружения
|
±0,2 м
|
|
Выходное сопротивление
|
350 Ом
|
|
Рабочий источник питания
|
две стандартные батареи 9 В
|
|
Ток покоя
|
<10 мА
|
Особенности
1. Использование традиционного принципа электромагнитной индукции, высокая помехоустойчивость.
2. Функции защиты от перегрузки по току и короткого замыкания, безопасен и надежен.
3. Высокая выходная мощность, не ограничена длиной кабеля, может находить трассу даже при разомкнутой цепи.
4. Выход плавно регулируется, подходит для различных испытательных площадок, обладает высокой адаптивностью.
5. Сверхвысокое усиление, глубина обнаружения более 10 метров.
6. Сверхнизкое энергопотребление, ток покоя менее 10 мА.
7. Аналоговый индикатор, сила и тенденция сигнала видны с первого взгляда.
8. Нулевой уровень может регулироваться произвольно, подходит для всех видов сильных и слабых сцен.
Комплектация
Полевые испытания
Заинтересованы в XHLJ504 для вашего парка обслуживания? Свяжитесь с нами для получения информации о ценах на объем, технических характеристик и организации демонстрации на месте.
▎Часто задаваемые вопросы
В: Каково преимущество двухрежимного обнаружения (трассировка трассы + локализация повреждений)?
Двухрежимная работа означает, что вы несете один прибор вместо двух. Сначала используйте режим трассировки трассы для определения и картирования трассы кабеля. Затем переключитесь в режим локализации повреждений, чтобы найти точное место повреждения вдоль этой трассы. Этот интегрированный рабочий процесс экономит время, уменьшает нагрузку на оборудование и устраняет необходимость переключения между отдельными приборами во время полевых работ.
В: Какие типы повреждений кабеля можно обнаружить с помощью этого прибора?
XHLJ504 может обнаруживать низкоомные повреждения (короткие замыкания, замыкания на землю ниже примерно 20 кОм), обрывы и высокоомные утечки с помощью акустико-магнитной синхронизации. Для каждого типа повреждения необходимо выбрать соответствующий метод обнаружения и настройку выходной мощности передатчика на основе характеристик повреждения, выявленных при первоначальной диагностике.
В: Как прибор работает во влажных или затопленных кабельных траншеях?
XHLJ504 рассчитан на сложные полевые условия благодаря многослойному датчику физической изоляции с классом защиты IP65. Он надежно работает во влажной среде, хотя стоячая вода в траншеях может влиять на распространение сигнала. В условиях затопления метод акустико-магнитной синхронизации дает более надежные результаты, чем чисто акустическое обнаружение, поскольку магнитный канал не подвержен влиянию воды.
В: Сколько времени обычно занимает операция по локализации повреждения?
Типичный рабочий процесс: трассировка трассы (15-30 минут для участка 500 м), предварительная локализация повреждения методом TDR или моста (10-20 минут) и точная локализация (15-45 минут в зависимости от типа повреждения, глубины и условий грунта). При наличии опыта большинство локализаций единичных повреждений могут быть завершены в течение 60-90 минут с момента прибытия на объект до отметки места раскопок.
В: Какая гарантия и поддержка предоставляется?
Стандартная 12-месячная гарантия от производственных дефектов с пожизненной технической поддержкой. Сертификаты CE и ISO. Полный комплект включает двухрежимный трассировщик/локализатор, передатчик сигнала, акустико-магнитный зонд, соединительные кабели, наушники, перезаряжаемые батареи, зарядное устройство, руководство пользователя и прочный транспортный кейс для полевых условий.
