Обзор продукции

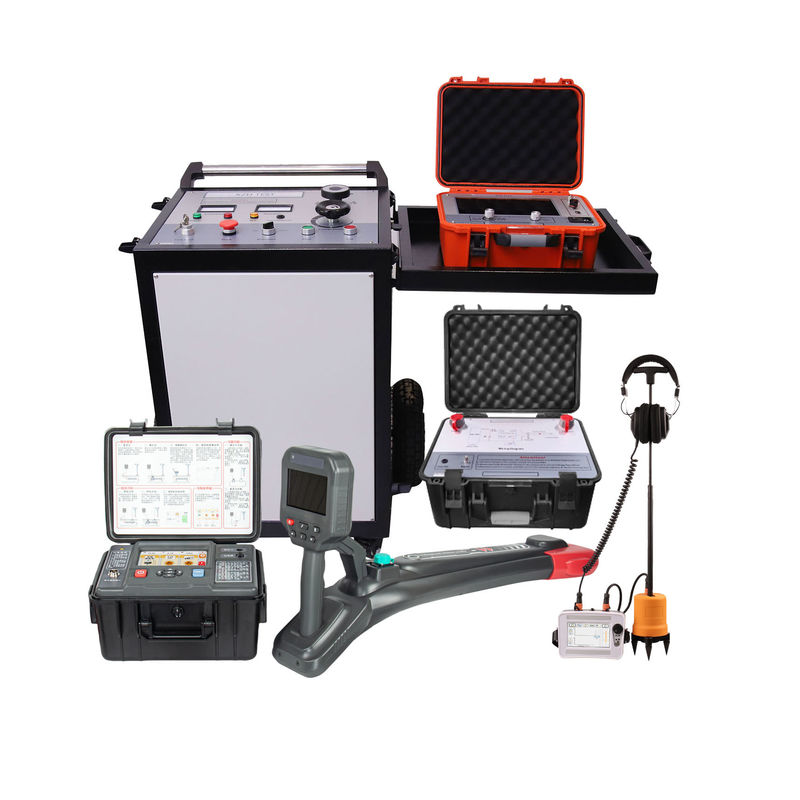

Комплект XZH TEST Portable Cable Fault Tester является полностью интегрированной диагностической платформой для подземных сетей кабелей до 35 кВ.Это профессиональное решение сочетает в себе 400 МГц TDR предварительный локатор (XHGG502A), цифровой акустико-магнитный указатель (XHDD503C), генератор высоковольтного перенапряжения (XHHV535-4TSS), обеспечивающий энергию разряда 2048J,и комплексное испытание многочастотного кабельного пути на скоординированной платформе, охватывающей все этапы управления неисправностями кабеля от испытаний изоляции и предварительного расположения до отслеживания маршрута, точное определение местоположения, и после ремонта постоянного тока выдерживают проверку.обеспечивает профессиональную точность и надежность в сложных условиях полевых условий.
Конфигурация системы
| Наименование продукта |
Модель |
Ключевые способности |
| Генератор высокого напряжения |
XHHV535-4TS |
0 ≈ 32 кВ, энергия разряда 2048J, выход постоянного тока/один цикл/поток сгорания 60mA |
| Определитель неисправностей кабеля TDR |
XHGG502A |
Взбор проб 1 ‰ 400 МГц, диапазон ≥ 120 км, LV импульс + Impulse + ARC многократный импульс |
| Указатель на ошибку кабеля |
XHDD503C |
Цифровая акустико-магнитная синхронизация, точность 0,1 м, IP65, TFT 5-дюймовый дисплей |
| Комплексный тестер кабельного пути |
507C |
4-частотный передатчик (815 Hz ∼ 83 kHz), 10 Вт, глубина обнаружения ≥ 10 м |
Компоненты системы
1XHHV535-4TS
2048J Энергия разряда • Три диапазона напряжения • Автоматическая защита безопасности
Главный импульсный генератор системы локализации неисправностей, предназначенный для создания контролируемых высоковольтных перепадов, которые вызывают вспышку в точках неисправности кабеля.Обладает тремя переключаемыми диапазонами напряжения (08 kV / 016 kV / 032 kV) с соответствующими встроенными конденсаторами (64 μF / 16 μF / 4 μF), обеспечивающими до 2048J энергии разряда. Режимы выхода включают постоянный ток, один импульс и автоматический цикл с частотой импульса около 6 секунд.и уникальный автоматический внутренний конденсатор разряд в состоянии остановки. Поддерживает постоянный ток, выдерживающий испытания напряжения до 35 кВ с указанием напряжения и тока в режиме реального времени.
- Выходное напряжение:08 кВ / 016 кВ / 032 кВ (сменяется)
- Энергия разряда:2048J (64 μF / 16 μF / 4 μF)
- Выходные режимы:Прямой ток, одночасовой цикл (авто ~ 6s, любой ручной)
- Сила удара:2000 ВА
- Ток сжигания:До 60 мА @ 32 кВ
- Тест на постоянное напряжение:Указание 0 ̊35 кВ, 0 ̊20А
- Защита:Перенапряжение, перенапряжение, перегрев; автоматическое разряжение
- Уровень защиты:IP54
- Размеры:534L × 444W × 805H мм
- Вес:≤ 120 кг
2. XHGG502A TDR Кабельный локатор неисправностей
400 МГц Пробная работа • Дальность действия 120 км • Технология ARC многоимпульсной
Расширенный рефлектометр временной области, использующий принципы рефлексии движущихся волн для быстрого и точного предварительного определения всех типов главных изоляционных ошибок кабеля.Особенности адаптивная частота отбора проб 1 ‰ 400 МГц с однополярным импульсным выходом 300 В, достигающий разрешения минимум 0,07 м в диапазоне измерений более 120 км. Поддерживает низковольтный импульс, импульсный ток, импульсное напряжение,и методы ARC для испытания множественных импульсов для полного покрытия ошибокДесять выбираемых диапазонов измерений от 100 м до 100 км с автоматическим сопоставлением импеданса и непрерывным срабатыванием обеспечивают оптимальное получение сигнала для каждого типа кабеля и длины.
- Коэффициент отбора проб:1 ‰ 400 МГц
- Сфера измерения:≥ 120 км
- Минимальное разрешение:00,07 м
- Ошибка измерения:≤±(0,5% × L + 1 м)
- Амплитуда импульса:300В (единопольный)
- Ширина импульса:0.15 ≈ 10 μS (8 настроек)
- Методы испытаний:Импульс LV, Импульсный ток/напряжение, многократный импульс ARC
- Усиление сигнала:0 ‰ 100%, регулируемый
- Спусковой механизм:Автоматическая непрерывная
- Рабочая температура:-25°C до +65°C
3. XHDD503C
0.1 м точность • IP65 водонепроницаемость • Интеллектуальная акустическая и магнитная синхронизация
Профессиональный инструмент определения ошибок кабеля с использованием интеллектуального акустико-магнитного метода разницы во времени для точной локализации точки сбоя.Уменьшение шума, Custom) с полностью цифровым металлическим интеллектуальным зондом и автоматической функцией глухого звука.С увеличением мощности 120 дБ (полностью автоматический или ручной), диапазон частот 100 ∼ 1600 Гц и 600 Ом военно-технических наушников с шумоподавлением, указчик обеспечивает уверенную идентификацию неисправностей даже в самых сложных акустических условиях.
- Точность позиционирования:0.1 м (фиксированная точка и маршрут)
- Дисплей:5-дюймовый TFT, 800×480 истинного цвета
- Режимы работы:Стандартный, улучшенный, снижение шума, пользовательский
- Прибыль:120 дБ, полностью автоматический + ручной
- Диапазон частот:1001600 Гц
- Динамический диапазон:0-112 дБ (16 уровней)
- Силовое питание:Литийные батареи 4×18650 > 8 часов
- Водостойкость:IP65
- Вес:Хост 0,6 кг, датчик 1,4 кг.
4. XHGX507C ¢ Комплексный тестер кабельного пути
4-частотное отслеживание • 10 м глубокое обнаружение • ступенчатое напряжение и идентификация кабеля
Многочастотная система передатчика-приемника для отслеживания маршрута подземного кабеля, измерения глубины и идентификации кабеля.33 кГц, 83 кГц) на частоте до 150 Vpp с мощностью 10 Вт на четырех уровнях выхода. Поддерживает прямое соединение, сцепление сцепления (Φ150 мм) и методы индукционной сцепления. Приемник работает в режиме отслеживания,идентификация, и режимы ступенчатого напряжения, отображающие глубину, ток и мощность сигнала для надежного отображения кабельного маршрута.5 мм2 50 кВ постоянного тока с защищенным выходном кабелем HV (10 м) и 3-колонный набор наземных кабелей 16 мм2.
- Частота выхода:815 Гц, 8 КГц, 33 КГц, 83 КГц
- Выходная мощность:10 Вт, 4 уровня (низкий/средний/высокий/полный)
- Выходное напряжение:150 Vpp
- Глубина обнаружения:≥ 10 м
- Режим приема:Отслеживание, идентификация, ступенчатое напряжение
- Выходной кабель HV:2.5 мм2, номинальное 50 кВ постоянного тока, защищенное, 10 м
- Наземный кабель:3-колонный, 16 мм2 главный, 10 м с катушкой
Рабочий процесс полевых испытаний
- Испытание изоляции кабеля и оценка ошибокВыполните первоначальное измерение сопротивления изоляции для подтверждения наличия неисправности и характеристики типа неисправности (высокое/низкое сопротивление, открытое/короткое замыкание).
- Предварительное расположение неисправности (XHGG502A)Подключите локатор TDR 400 МГц. Для неисправностей с низким сопротивлением используйте метод импульса LV; для неисправностей с высоким сопротивлением / вспышкой используйте импульсный ток, импульсное напряжение,или многократный импульс ARC для измерения приблизительного расстояния от ошибки до 120 км.
- Отслеживание кабельного пути (507C)Проследите точный путь кабеля с помощью системы многочастотного передатчика-приемника. Измерьте глубину захоронения (до 10 м), определите целевой кабель и отметьте маршрут на поверхности земли.
- Производство импульса перенапряжения (XHHV535-4TS)Применяют периодические высоковольтные перенапряжения (до 32 кВ, 2048J) в режиме автоматического цикла (интервал ~6 с) на неисправный кабель, создавая обнаружимые акустические и электромагнитные сигналы в точке отказа.
- Точное определение местоположения (XHDD503C)Прогуляйтесь по обозначенной канатной дороге с акустико-магнитным указателем.Мониторинговый дисплей разницы во времени .1 м точности.
- Ремонт кабеля и проверка после ремонтаРаскопать точно в обозначенной точке, отремонтировать кабель и использовать функцию испытания стойкости постоянного тока XHHV535-4TS (035 кВ) для проверки восстановления и подтверждения работоспособности.
Заявления
•Сети городского распределения:Расположение неисправностей на погруженных кабелях распределения среднего и низкого напряжения до 35 кВ в городских условиях 0,1 м точность определения минимизирует выкапывание дорог и нарушение движения.
•Промышленные предприятия и коммерческие объекты:Диагностика на распределительных кабелях электростанций, проходящих под бетонными полами, асфальтированными дворами и фундаментами зданий, где доступ ограничен и точность критична.
•Электрические предприятия и поставщики услуг:Обычное профилактическое обслуживание, аварийное реагирование на сбои и испытания после установки для подземных кабельных сетей всех размеров.
•Горная промышленность и тяжелая промышленностьПрочная конструкция (компоненты с рейтингом IP54/IP65) выдерживает суровые условия для надежной диагностики кабелей в горнодобывающих, нефтегазовых и тяжелых производственных предприятиях.
Часто задаваемые вопросы
Вопрос 1: Что включается в этот портативный комплект для проверки неисправностей кабелей?
Комплекс включает в себя четыре основных прибора: генератор высокого напряжения XHHV535-4TS (032 кВ, 2048J), локатор ошибок кабеля TDR XHGG502A (400 МГц, диапазон 120 км),XHDD503C указатель на ошибку кабеля (0.1 м точности, IP65), и 507C кабельного пути комплексный тестер (4-частотный передатчик + приемник).Комплект наземных кабелей с тремя колоннами (10 м), сцепление (Φ150 мм) и все необходимые принадлежности упакованы в армированные деревянные чехлы.
Вопрос 2: Как работает 3-уровневое переключение напряжения на генераторе перенапряжений?
XHHV535-4TS имеет три ручно переключаемых диапазона напряжения: 0 8 кВ (64 мкФ конденсатор), 0 16 кВ (16 мкФ) и 0 32 кВ (4 мкФ), каждый из которых оптимизирован для различных длин кабеля и типов неисправностей.Комбинации более низкого напряжения и более высокой емкости обеспечивают больше энергии для длинных канатов; более высокое напряжение / более низкая емкость обеспечивают более быстрое время подъема для сложных сбоев высокого сопротивления.Функция сжигания обеспечивает до 60 мА при 32 кВ для кондиционирования ошибок высокого сопротивления перед испытанием.
Вопрос 3: Чем локатор TDR XHGG502A отличается от обычных локаторов неисправностей?
XHGG502A работает на частоте отбора проб до 400 МГц с адаптивным выбором частоты (1 ‰ 400 МГц) и поддерживает четыре различных метода испытаний: импульс низкого напряжения (TDR), импульсный ток, импульсное напряжение,и ARC многократный импульсARC многократный импульсный режим захватывает несколько наборов форм волн на один импульс HV, устраняя регулировку времени задержки и значительно упрощая анализ ошибок высокого сопротивления и проникновения воды.С амплитудой импульса 300 В и 0Минимальное разрешение 0,07 м в диапазоне 120 км, обеспечивает лабораторную точность в полевом инструменте.
Q4: Может ли система работать в влажной или пыльной полевой среде?
Да, указатель XHDD503C является водонепроницаемым по стандарту IP65 с полностью цифровым металлическим интеллектуальным зондом и автоматической функцией глуши.Генератор перенапряжения XHHV535-4TS имеет защиту IP54 с комплексными блокировками безопасности, включая защиту от нулевого запускаВсе компоненты работают надежно от -25°C до +65°C при относительной влажности до 90%.Военно-качественные 600 Ω наушники с шумоподавляющими устройствами поддерживают фокус оператора даже в условиях высокого шума.
Q5: Каковы условия покупки, доставки и поддержки?
Стандартное время доставки составляет 8-10 рабочих дней после подтверждения заказа.Каждый компонент упаковывается индивидуально в армированные деревянные чехлы экспортного класса с внутренней пеновой подушкой для безвредной международной доставки. XZH TEST предоставляет стандартную гарантию производителя с дополнительным расширенным покрытием. Минимальное количество заказа составляет 1 единицу с условиями оплаты T / T. Годовой объем поставок составляет 1000 комплектов,обеспечение доступности как для индивидуальных закупок по оценке, так и для крупномасштабных программ развертывания коммунальных услуг.
