Заводская цена 10 кВ 11 кВ и ниже напряжение система обнаружения неисправностей подземного кабеля
Техническое описание компонентов системы
Предварительное определение места повреждения кабеля определяет расстояние до повреждения кабеля (в метрах или футах) от испытательного конца. Это критический аспект, поскольку точное предварительное определение места повреждения кабеля сокращает время, необходимое для окончательного определения места повреждения, по сравнению с обычным генератором импульсов и методом точного определения места повреждения. Предварительное определение места повреждения использует методы низкого напряжения, такие как рефлектометр во временной области (TDR), и методы высокого напряжения, такие как SIM, ARC, MIM, ICM/ICE и метод затухания напряжения.
1. Предварительный локатор повреждений кабеля XHGG502
XHGG502 Предварительный локатор повреждений кабеля - это специальный прибор для измерения и анализа состояния силового кабеля и расстояния до повреждения. Он сочетает в себе современные электронные технологии и компьютерные технологии для реализации фильтрации сигнала, сбора данных, обработки данных, графического отображения и графического анализа для завершения измерения скорости кабеля, испытания длины кабеля, испытания расстояния до повреждения кабеля.

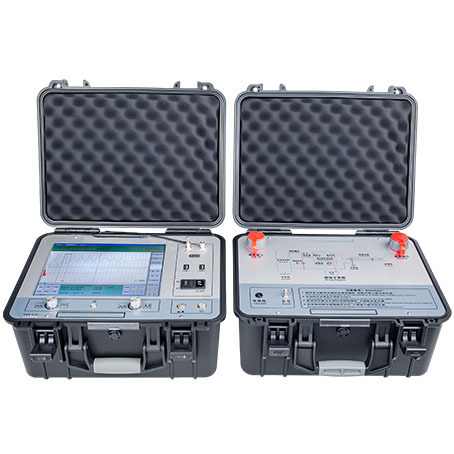

Основной блок и импульсный соединитель (многоимпульсный пробник)
Основные характеристики
- Отраженный сигнал, отправленный импульсным соединителем, отображается автоматически, и одновременно отображается полноразмерная форма сигнала разомкнутой цепи кабеля.
- Автоматический расчет и отображение расстояния до повреждения
- Функция хранения массивных тестовых форм сигналов
- Стандартный интерфейс USB для принтера
- Простота эксплуатации и высокая надежность с отличной экономической эффективностью
- Встроенный полимерный литиевый аккумулятор
Технические параметры
| Частота дискретизации | 400 МГц |
| Минимальное разрешение | 0,5 м (100 м/мкс) |
| Ширина импульса низкого напряжения | 0,2 мкс/2 мкс/4 мкс |
| Мертвая зона испытания | ≤20 м |
| Диапазон измерения | ≥68 км |
| Погрешность измерения | ≤±(0,5%*L+1 м), L - длина кабеля |
| Выдерживаемое напряжение импульсного соединителя | Постоянный ток 35 кВ |
| Условия эксплуатации | Температура -25℃～+65℃, относительная влажность 85%, атмосферное давление 750±30 мм рт. ст. |
| Объем и вес | Тестер повреждений кабеля 430*380*220 мм - 10 кг; Импульсный соединитель 430*380*220 мм - 10 кг |
2. Трассировщик кабельной трассы (комплексный тестер кабельной трассы) (XHGX507)
Локатор кабельных труб XHGX507 в основном используется для определения места повреждения кабеля, идентификации кабеля, измерения трассы и глубины кабеля. Он может выполнять задачи, которые в прошлом могли быть выполнены только несколькими наборами приборов.
Особенности
- Большой ЖК-экран отображает силу сигнала с интуитивно понятными индикаторами
- Полностью цифровой дизайн с четким графическим отображением и надежным позиционированием
- Портативный и легкий дизайн
- Встроенный перезаряжаемый аккумулятор
- Встроенный омметр для измерения сопротивления петли кабеля
- Может обнаруживать повреждения изоляции до 2 МОм на землю
- Функция подсветки для работы в ночное время
3. Локатор точного определения места повреждения кабеля (XHDD503C)
Прибор для определения места повреждения кабеля использует акустический и магнитный метод синхронизации для определения точки повреждения силового кабеля. Он объединяет технологию позиционирования, вспомогательное тестирование трассы и другие технологии, предоставляя несколько режимов тестирования и богатую информацию для быстрого и точного определения места повреждения кабеля.
Особенности
- 5-дюймовый сенсорный ЖК-дисплей высокой яркости обеспечивает видимость при солнечном свете
- Технология акустического и магнитного синхронного позиционирования
- Регулируемое значение усиления и значение триггера для акустических и магнитных сигналов
- Технология снижения фонового шума с несколькими методами фильтрации
- Индикация отклонения трассы
- Степень водонепроницаемости IP65
- Встроенная литиевая батарея большой емкости с длительным временем ожидания
4. Портативный генератор импульсов высокого напряжения XHHV535-4Z
Генератор импульсов высокого напряжения полностью соответствует отраслевым стандартам и в основном используется для импульсного разряда во время испытаний кабелей с уровнем напряжения 35 кВ и ниже. Он объединяет источник постоянного высокого напряжения, накопительный конденсатор и разрядный шаровой промежуток в одном компактном блоке.
Технические параметры
| Импульсное высокое напряжение | 0～28 кВ |
| Частичное давление высокого напряжения | 2,5 уровень |
| Встроенный конденсатор | 4 мкФ |
| Мощность разряда | 1568 Дж |
| Объем | 420L*325W*480H |
| Вес | не более 40 кг |
