Обзор продукции

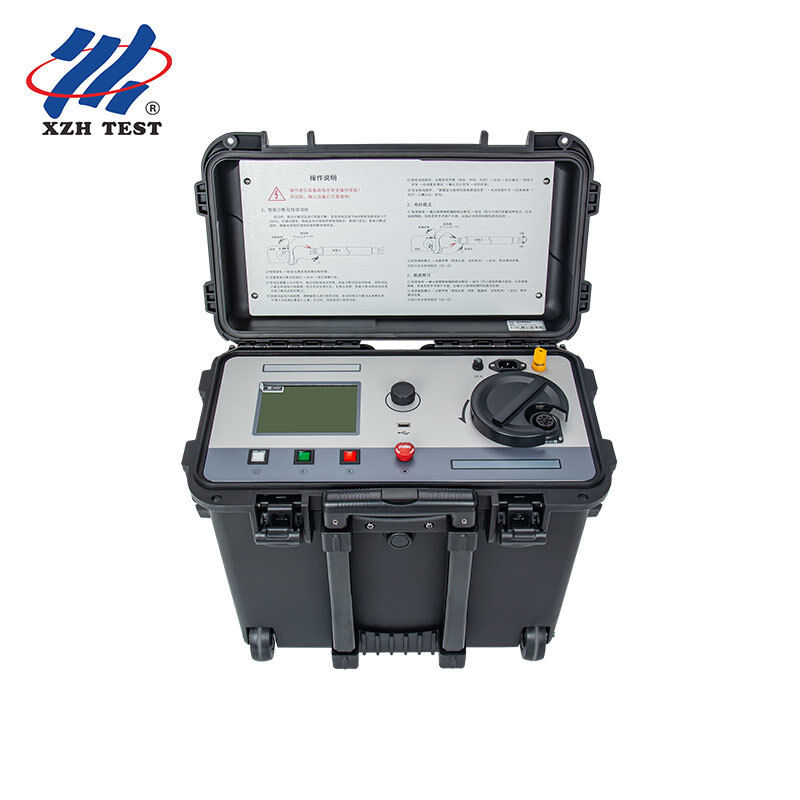

Кабельный цифровой мост XHSC-60Q - это интегрированный высоковольтный диагностический инструмент, сочетающий в себе способность сжигания 60 кВ с высокоточным 750 мА интеллектуальным цифровым мостом.Специально разработан длягорнодобывающие предприятия, тоннельные проекты и подрядчики по техническому обслуживанию тяжелой промышленности, он отлично подходит для условий, когда кабели подвергаются экстремальным механическим нагрузкам, проникновению влаги,и эксплуатационное злоупотребление условия, которые часто приводят к сложным сбоям высокой стойкости, требующим как мощного сжигания, так и точности предварительного расположения сбоев на микроуровне.
Целевая аудитория:Подпольные бригады по техническому обслуживанию электростанций в горнодобывающей промышленности, бригады по поддержке туннельных буровых машин (ТБМ), электрики на заводах тяжелой промышленности,и сторонние поставщики услуг по тестированию кабелей, где каждый метр ненужной раскопки в ограниченной или опасной среде напрямую влияет на безопасность и стоимость проекта..
Ключевые особенности
Операция в двух режимах:Режим сжигания обеспечивает 60 кВ / 400 мА для быстрой карбонизации ошибок с высоким сопротивлением; интеллектуальный режим моста выводит 750 мА для сверхточного измерения расстояния ошибок.
750mA высокоточный мост:Ведущий в отрасли мостовой ток обеспечивает точное предварительное расположение даже на сильно деградировавших кабелях со сложными сигнатурами сбоев, минимизируя отпечаток раскопок в ограниченных шахтных галереях и тоннелях.
Интеллектуальный цифровой контроль:Микропроцессорное регулирование с LCD-мониторингом в режиме реального времени, переключением режима одним касанием и автоматическим блокировкой безопасности во время работы на высоком напряжении.
Компактный и прочный дизайн:Переносное пластиковое корпусное устройство, подходящее для транспортировки через узкие шахтные шахты и тоннельные точки доступа.
Широкая совместимость кабеля:Подходит для высоковольтных, больших сечений, сложных кабельных систем на большие расстояния, включая бронированные, обшитые и перекрестные конфигурации, распространенные в горнодобывающей и туннельной инфраструктуре.
Нет слепого пятна:В отличие от методов отражения волн, мостный метод обеспечивает точное расположение неисправностей даже на очень коротких секциях кабеля и близких к концу неисправностей, критически важных для установки в ограниченном пространстве.
Технические спецификации
| Параметр |
Спецификация |
| Модель |
XHSC-60Q |
| Напряжение сжигания |
0 60 кВ (непрерывно регулируемый) |
| Ток сжигания |
Максимально 400 мА |
| Выходное напряжение моста |
0 4 кВ (непрерывно регулируемый) |
| Испытательный ток моста |
Максимальная мощность 750 mA |
| Дисплей |
3.5 дюймовый цветный TFT LCD |
| Точность позиционирования |
± 0,2%·L + 1) м |
| Диапазон испытаний |
1 50000 м |
| Силовое питание |
220 V AC ±10%, 50 Hz; генератор 2 кВА совместим |
| Операционная температура |
-10°C до +55°C |
| Размеры (L × W × H) |
30 × 46 × 50 см |
| Бренд |
ТЕСТ XZH |
| Производство |
Шэньси, Китай |
| Сертификация |
Официальный адрес: |
Заявления
Подземная добыча:Диагностика высоковольтных питательных кабелей, питающих непрерывные шахтеры, длинностенные стригущие машины, конвейерные системы и вентиляционные вентиляторы, где повреждение кабелей от падения камней и движения оборудования является обычным явлением.
Сверление туннелей и строительство:Предварительное расположение неисправностей на протяженных кабелях ТБМ и распределительных сетях на участке, что позволяет проводить целенаправленный ремонт без нарушения предварительных тарифов.
Тяжелые промышленные предприятия:Сталелитейные заводы, цементные заводы, химические перерабатывающие установки - среды, в которых закопанные кабели подвергаются тепловому циклизму, коррозионной атмосфере и деградации, вызванной вибрациями.
Услуги тестирования сторонних производителей:Независимые подрядчики по испытаниям электрического оборудования, предоставляющие услуги по диагностике кабелей операторам шахт, строительным фирмам и управляющим промышленных объектов.
Как это работает
XHSC-60Q работает в двух дополняющих режимах. в режиме сжигания, управляемый выход 60 кВ постоянного тока углеводит точку отказа высокого сопротивления,уменьшение импеданса с потенциально сотен килооммов до однозначных оммовПосле того, как разрыв преобразуется в низкое сопротивление, 750mA интеллектуальный цифровой мост точно измеряет расстояние до разрыва, используя принцип петли Мюррея, достигая ± 0.Точность 2%·L+1) m без ограничений слепого пятна методов импульсного отраженияЭтот двойной рабочий процесс обеспечивает надежную предварительную локализацию неисправностей даже на самых сложных кабельных системах, используемых в горнодобывающих и тяжелых промышленных средах.
Упаковка и доставка
| Положение |
Подробности |
| Опаковка |
Укрепленный деревянный корпус с внутренней пеновой подушкой |
| Время доставки |
7 10 рабочих дней |
| Пропускная способность |
100 единиц в месяц |
| Условия оплаты |
T/T |
Часто задаваемые вопросы
Вопрос 1: Чем цифровой мост мощностью 750 мА отличается от стандартных моделей мощностью 600 мА? Мостовой ток 750mA обеспечивает примерно на 25% больше тестового тока, чем стандартные конфигурации.это означает более надежное предварительное расположение ошибок на кабелях с серьезной деградацией изоляции, загрязненные влагой сцепления или многочисленные частичные точки отказов, все из которых распространены в горнодобывающей и тяжелой промышленной среде.Более высокий ток более эффективно преодолевает остаточное сопротивление ошибкам, в результате чего измерения расстояния становятся более стабильными и повторяемыми.
Вопрос 2: Можно ли транспортировать это устройство в подземные шахты? Да, XHSC-60Q упакован в портативный пластиковый корпус размером 30 см × 46 см × 50 см, предназначенный для прохождения через стандартные клетки шахт и люки для доступа в туннель.Он может питаться портативным генератором (минимум 2 кВт), что делает его полностью работоспособным в подземных или отдаленных местах без доступа к электросети.
Вопрос 3: Как сравнить сжигательный мост с TDR для диагностики кабеля для добычи? TDR (Time Domain Reflectometry) эффективен при дефектах с низким сопротивлением, но борется с дефектами с высоким сопротивлением, распространенными в горнодобывающей промышленности, где кабели зажаты, измельчены или подвергаются проникновению воды.XHSC-60Q сначала использует сжигание, чтобы преобразовать эти высокосопротивляющие ошибки в низкое сопротивлениеЭтот двухступенчатый подход гораздо более надежен, чем TDR в одиночку для профилей неисправностей, типичных для горных работ.
Вопрос 4: Какие кабели может протестировать XHSC-60Q? XHSC-60Q подходит для всех типов силовых кабелей до 60 кВ, включая XLPE, PILC, изоляционные кабели EPR, бронированные и бронированные конфигурации.длинный кабель протяженностью до 50 кмМостовой метод устраняет слепые точки, что делает его эффективным даже на очень коротких участках кабеля.
Q5: Какую послепродажную поддержку и обучение вы предоставляете для добычи полезных ископаемых? XZH TEST предоставляет всестороннюю поддержку, адаптированную к горнодобывающим операциям: 12-месячная гарантия на все компоненты, удаленная техническая поддержка по видеозвонкам и электронной почте,ввод в эксплуатацию на месте и обучение операторов (доступно во всем мире), и сервис запасных частей с доставкой в 7-10 рабочих дней.Мы понимаем, что время простоя оборудования в шахте означает время простоя в производстве. Наша команда поддержки отдает приоритет быстрому реагированию, чтобы ваши операции продолжались..
