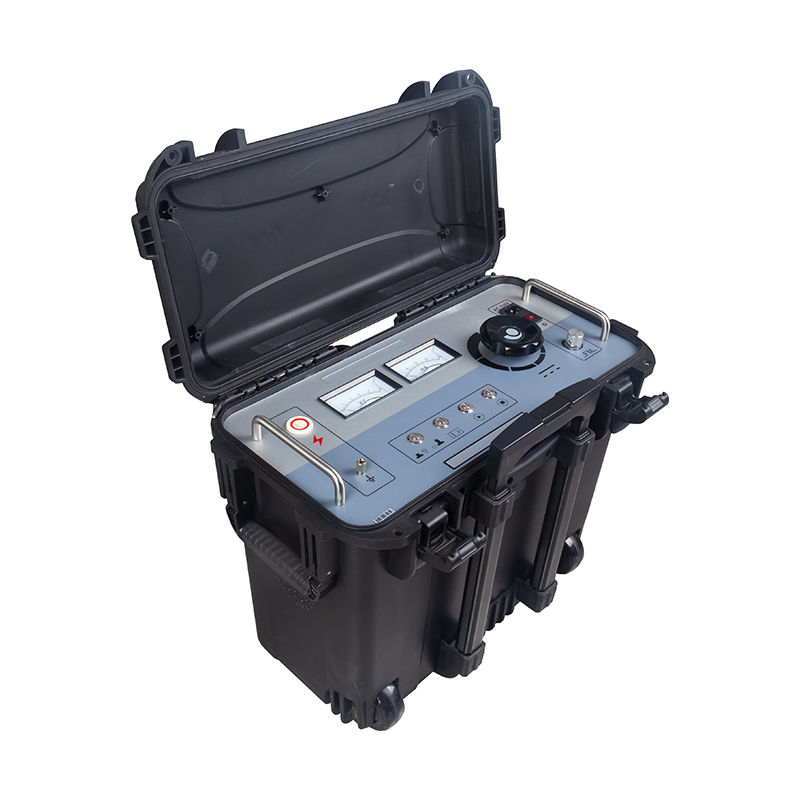

Локатор неисправностей кабельной оболочки для систем перекрестной взаимосвязи XHHD523L Модель: XHHD523L 10 кВ 500 кВ
Разработан для:Управляющие средствами передачи, подрядчики по вводу в эксплуатацию EPC, инженеры систем кабелей HV, специалисты по перекрестным связям
Основная ценность:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
Проблема взаимосвязей
На одноядерных высоковольтных кабелях с номинальной напряженностью 110 кВ и выше металлическая оболочка действует как электростатический щит, так и как путь возврата отключения.эти оболочки конфигурируются в перекрестных устройствах через коробки связи в регулярных интервалах вдоль кабельного пути обычно каждые 500-1000 метров для полного цикла транспонированияКаждый соединительный ящик соединяет трехфазные оболочки в определенном образе вращения, при этом устанавливаются ограничители перенапряжения (SVL) для защиты изоляции оболочки во время временного перенапряжения.
Кому нужен XHHD523L?
| Профиль пользователя |
Огромная потребность удовлетворена |
| Управляющие трансляционными активами |
Управление портфелем кабельных схем 110-500 кВ на нескольких подстанциях. The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| Подрядчики, осуществляющие ввод в эксплуатацию EPC |
Испытание передачи вновь установленных кабельных систем согласно GB50150-2006. The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| Инженеры системы перекрестного соединения |
Диагностика связной коробки и целостности SVL на работающих кабельных схемах.XHHD523L помогает отличить подлинный сбой верхней одежды от деградированного SVL или проникнувшего в воду соединительного ящика. Две проблемы с очень разными стратегиями ремонта. |
| Команды EPC по возобновляемой энергетике |
Крупномасштабные солнечные электростанции и морские ветровые кабели включают в себя километры погребенных коллекторных цепей 33-220 кВ.Неисправности в оболочке, возникшие во время прокладки кабеля или заполнения, должны быть обнаружены и устранены до окончательного срока передачи проекта.Одноклассный переключатель режима XHHD523L позволяет команде ввода в эксплуатацию переходить от испытания на стойкость к местоположению неисправности без перенастройки тестовой настройки. |
Технические спецификации
| Параметр |
Спецификация |
| Сила ввода |
Обменное давление 220В ±10%, 50Гц ±2Гц |
| Выходное напряжение |
010 кВ постоянного тока (квадратная волна, непрерывно регулируемая) |
| Выходной ток |
0 ‰ 200 мА |
| Производственная мощность |
2 кВА |
| Диапазон частот |
0.2 Hz 5 Hz (непрерывно регулируемый в режиме определения местоположения) |
| Применимые кабели |
Электрические кабели одноядерные и трехядерные 10 кВ ≈ 500 кВ |
| Режимы испытаний |
Определение неисправности (ступенчатое напряжение) / постоянное напряжение (DC resist) с LED-индикаторами (красный = resist, зеленый = определение) |
| Соответствующие стандарты |
GB50150-2006 (испытание передачи внешней оболочки кабеля и профилактическое испытание), требования к испытаниям системы перекрестного соединения |
| Защита безопасности |
Замыкание на нулевом положении, автоматическое разрядка при остановке (HV автоматически падает до нуля), защита от перенапряжения/перенапряжения/перенапряжения, переключатель защиты от перенапряжения с синим светодиодом |
| Дисплей |
Двойные аналоговые счетчики (волтметр кВ + амперметр мА) в режиме реального времени, однозначные показания при любых условиях освещения |
| Размеры упаковки |
64 * 42 * 70 см |
| Валовая масса |
48 кг |
| Бренд / происхождение |
XZH TEST / Сиань, Шэньси, Китай |
| Сертификация |
CE, ISO |
Система приемника ∆ Методы отслеживания ступенчатого напряжения и сигнала
| Управление приемником |
Функция |
| Микроамперметр |
Указывает величину сигнала и полярность направление отклонения иглы подтверждает, приближается ли оператор или прошел точку отказа во время измерения ступенчатого напряжения |
| Ввод сигнала |
Принимает соединение либо с подставки A-рамы (метод ступенчатого напряжения), либо с прицепа приемника (индуктивное отслеживание сигнала для вымощенных поверхностей) |
| Нулевая корректировка |
Калибрирует базовый показатель в режиме I (усиленный режим) для постоянного обнаружения неисправностей в условиях слабого сигнала, таких как глубоко заложенные кабели или условия почвы с высоким сопротивлением. |
| Корректировка чувствительности |
Контролирует амплитуду входного сигнала для увеличения для глубоко заложенных кабелей, уменьшения для мелких установок или сильных сигналов для поддержания четкости счетчика |
| Переключатель режима (I / 0 / II) |
Режим I:Усиленный режим для слабых сигналов (поддерживается A-фрейм + зажим).Режим II:Прямой режим для сильных сигналов (только A-кадр, обходит внутренний усилитель).0:Положение отключения |
Преимущество полевого действия В отличие от локаторов неисправностей кабеля на основе TDR, которые имеют мертвую зону измерения вблизи испытательного терминала, метод ступенчатого напряжения XHHD523L имеет нулевую слепую область. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

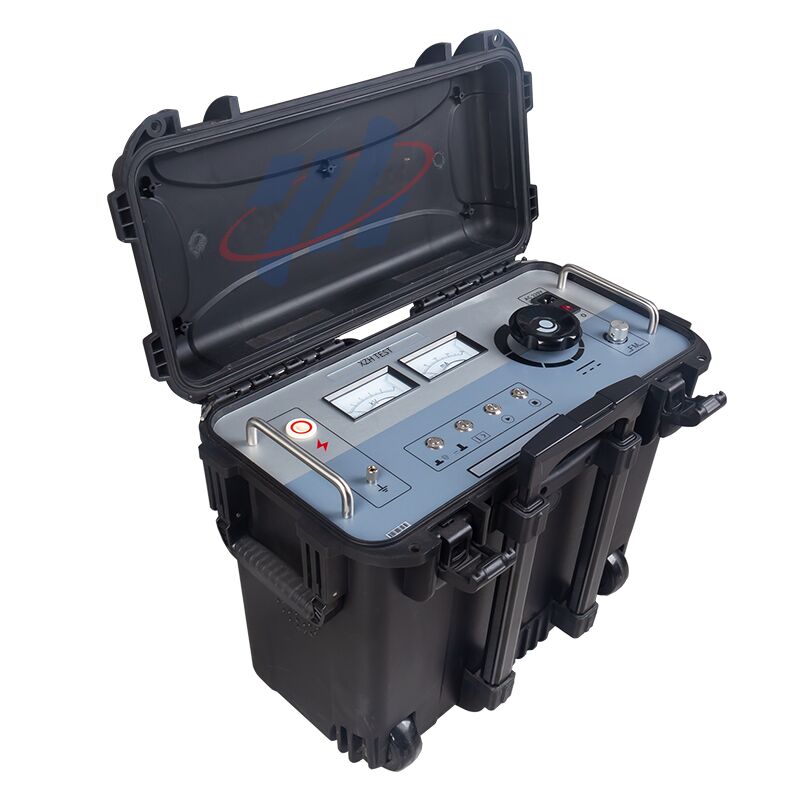

Управление панелью Логическая последовательность работы
Передняя панель XHHD523L расположена в рабочем потоке слева направо, минимизируя ошибки оператора во время полевого развертывания:
Выходной терминал HV:Специальное высоковольтное выходное соединение постоянного тока для испытываемой кабельной оболочки
Вольтметр кВ:Указание выхода высокого напряжения в реальном времени
mA амперметр:Наблюдение за выходной точкой необходимо для выявления аномальных утечек во время испытаний выдержки
Системный предохранитель:Защитный предохранитель питания 220VAC заменяемый пользователем через внешнюю розетку
Входная мощность переменного тока:Включатель питания IEC для подачи приборов 220VAC
Выключатель питания:I = переменное питание, 0 = отключение
Регулирование частоты:Регулирует частоту выхода импульса в режиме локализации (диапазон 0,2 Гц - 5 Гц)
Регулирование напряжения:Запуск в нулевом положении должен быть полностью против часовой стрелки (запускная кнопка освещается), прежде чем HV может быть заряжена.
Кнопка остановки HV:Выключает выходной сигнал и автоматически запускает разряд конденсатора.
Кнопка запуска HV:Эффективно только при регулировке напряжения на нулевом положении (нажатие кнопки).
Переключатель защиты от перенапряжения:Синий светодиод включен = защита от перенапряжения активна, светодиод выключен = защита отключена
Кнопка переключения режима:Красный светодиод = режим выдерживания напряжения, зеленый светодиод = режим обнаружения неисправностей.
Заземляющая колонна:Точка заземления прибора ️ должна быть подключена к проверенной заземленной станции перед работой
Рабочий процесс испытаний системы перекрестной взаимосвязи
Изолировать и подготовить:Откройте перекрестные коробки связи на обоих концах испытываемого сегмента.Это изолирует секцию оболочки для индивидуальной оценки необходимо, потому что взаимосвязанный здоровый сегмент может маскировать ошибку в соседнем сегменте
Идентификация сегмента:В каждом доступном поле ссылки укажите сегмент оболочки, который должен быть протестирован.
Тест на постоянное напряжение:Подключите XHHD523L к изолированному сегменту оболочки. В режиме сдерживания (красный светодиод) нанесите 10 кВ постоянного тока по GB50150-2006.
Оценка ошибок:Если испытание проходит успешно (утечка в пределах спецификации), запишите результат и перейдите к следующему сегменту.
Переключатель режима и точка определения:Переключается на режим определения местоположения (зеленый светодиод).Разверните приемник A-кадра вдоль кабельного маршрута между коробками соединений
Раскопки и ремонт:Метод ступенчатого напряжения обычно определяет дефект в радиусе 1 метра.и повторить испытание постоянного тока для проверки восстановления
