ARC многоимпульсный кабельный локатор с аннотацией почерка 12.1-дюймовый XP 60 км XHGG502

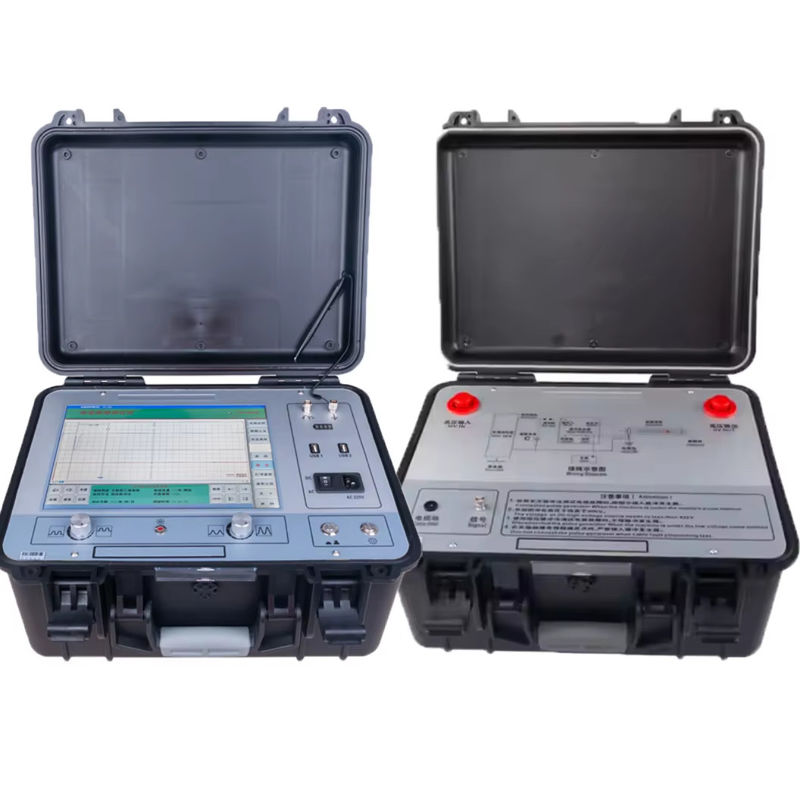

Многоимпульсный детектор повреждений кабеля XHGG502 ARC сочетает в себе переменную частоту дискретизации 400 МГц, 8-импульсную многоимпульсную технологию ARC и 12,1-дюймовый промышленный сенсорный компьютер на базе XP в едином интегрированном полевом приборе. Он обнаруживает повреждения с низким сопротивлением, коротким замыканием, обрывом цепи, обрывом, утечкой, высоким сопротивлением и перекрытием с высоким сопротивлением на силовых кабелях, высокочастотных коаксиальных кабелях, кабелях уличного освещения, телефонных кабелях и скрытых проводах всех сечений и диэлектрических сред. Что отличает XHGG502 от всех других приборов этого класса, так это система рукописных аннотаций: после захвата сигнала оператор пишет непосредственно на сенсорном экране — имя персонала, место проведения испытаний, идентификация кабеля, характеристики неисправности, условия окружающей среды — и аннотации сохраняются как часть файла сигнала. Это устраняет самый крупный источник путаницы после поля: техник, который возвращается в офис с 50 файлами сигналов и не может вспомнить, какой сигнал к какому кабелю принадлежит.

Рассмотрим типичное расследование неисправности: в 03:00 отключилось фидер 11 кВ. Бригада прибывает в 05:30, тестирует три сегмента кабеля от двух разных подстанций, фиксирует 18 осциллограмм и в 09:00 передает их старшему инженеру для анализа. Без аннотации инженер видит 18 немаркированных трасс — каждая может быть неисправностью, совместным отражением или системным шумом. Рукописные записи командира экипажа, сделанные во влажном блокноте в 05:30, едва читаются.

В XHGG502 каждый из этих 18 файлов сигналов содержит четкую и разборчивую аннотацию, написанную выездным техником: «Фидер 7B, южный люк, 230 м от подстанции, измерительные провода на фазе переменного тока, влажные условия, подозрение на попадание воды». Старший инженер открывает файл, читает аннотацию, подтверждает подпись неисправности и выдает заказ на ремонт до того, как экипаж закончит завтракать. В этом разница между файлом сигналов и полевым отчетом.

Многоимпульсный метод ARC (отражение дуги) XHGG502, также известный как восьмиимпульсный метод, представляет собой наиболее совершенный метод предварительного определения места повреждения кабеля, доступный в портативном приборе. Импульсный соединитель (номинальное напряжение 38 кВ постоянного тока) подает в кабель точно рассчитанный высоковольтный импульс одновременно с низковольтным опорным импульсом. Прибор фиксирует и отображает до 8 групп пар сигналов высокого и низкого напряжения на 12,1-дюймовом экране, что позволяет осуществлять прямое визуальное сравнение отражения повреждения и эталонной трассы. Принцип прост, но эффективен: замыкание с высоким сопротивлением в точке дуги во время пробоя электрически ведет себя как короткое замыкание в той же самой точке. Таким образом, низковольтный опорный импульс показывает ту же картину отражения, что и высоковольтный пробой, и точка, где они совпадают, является неисправностью. Это устраняет проблему «угадай, какой всплеск отражения является неисправностью», которая мешает интерпретации одноимпульсного TDR при повреждениях с высоким импедансом.

В большинстве устройств обнаружения повреждений кабеля используется встроенный микроконтроллер, управляющий специальной ЖК-панелью, достаточной для отображения одной формы сигнала, но не способной запускать полную операционную систему. В XHGG502 используется полнофункциональный промышленный компьютер на базе XP с 12,1-дюймовым сенсорным дисплеем, читаемым даже при солнечном свете. Это имеет три практических последствия:

• Многозадачный рабочий процесс:Одновременно просматривайте форму тестового сигнала, базу данных прокладки кабелей и предварительный просмотр отчета — переключайтесь между ними, как в любом приложении Windows. Никакой перезагрузки, никакой задержки переключения режима.
• Полная периферийная поддержка:Внешняя клавиатура и мышь для офисного анализа. USB-принтер для мгновенного распечатывания отчетов. USB-накопитель для массового экспорта сигналов в программное обеспечение для анализа на ПК. Стандартное управление файлами Windows — создавайте папки, переименовывайте файлы, копируйте на внешнее хранилище.
• Перспективность в будущее:Платформа XP может запускать сторонние приложения для анализа сигналов. Базы данных о скорости распространения по кабелю можно обновлять через USB. Шаблоны отчетов доступны для редактирования — настраивайте верхние и нижние колонтитулы и форматы сертификатов в соответствии со стандартами документации вашей организации.

• Выборка переменной частоты 400 МГц:Четыре выбираемых скорости (60/120/240/400 МГц) оптимизируют компромисс между детализацией формы сигнала и глубиной хранения. При частоте 400 МГц каждая точка выборки соответствует примерно 0,25 м кабеля — этого достаточно для разрешения считывания 0,1 м и точности измерения <0,5 м.
• Полностью автоматический непрерывный отбор проб:В режиме пробоя разрядная дуга длится микросекунды. XHGG502 непрерывно осуществляет выборку на полной скорости — он никогда не пропускает переходные процессы, поскольку они находились «между триггерами». Автоматическая регулировка усиления и порога компенсирует изменение интенсивности дуги.
• Низковольтный импульс 400 В (размах):Более высокая амплитуда импульса, чем у стандартных приборов с напряжением 100–300 В (размах), обеспечивает лучшее проникновение в длинные кабели и соединения с высокими потерями. Узкий импульс 0,1 мкс для разрешения неисправностей на ближнем конце; Импульс шириной 2 мкс для обнаружения на расстоянии >50 км.
• Автоматическое создание отчетов:После успешного определения места повреждения нажмите одну кнопку, чтобы создать полный отчет о тестировании — снимок экрана с формой сигнала, параметры теста (диапазон, ширина импульса, частота дискретизации), рассчитанное расстояние до места повреждения, скорость распространения V/2 и аннотации оператора. Распечатайте через USB-накопитель или экспортируйте в формате PDF для распространения по электронной почте.
• Система управления кабелями:Сохраняйте сигналы по названию кабеля, подстанции, номеру фидера или коду проекта. База данных с возможностью поиска, функциями сортировки и фильтрации. Сравнивайте исторические формы сигналов одного и того же кабеля, чтобы отслеживать тенденции ухудшения качества в течение нескольких циклов обслуживания.
• Импульсный ответвитель 38 кВ постоянного тока:Высоковольтный соединитель обеспечивает полную передачу энергии разряда для обнаружения повреждений благодаря встроенной защитной изоляции. Автоматически отображает отраженный сигнал и полноразмерный опорный сигнал разомкнутой цепи рядом для однозначной идентификации неисправности.
• Встроенная полимерно-литиевая батарея:Испытайте обрыв цепи кабеля и короткое замыкание с низким сопротивлением исключительно при питании от батареи — ни генератор, ни подключение к сети не требуются. Идеально подходит для удаленных мест, сетей уличного освещения и ситуаций, когда электропитание на объекте недоступно или ненадежно.
• Защита от высокого напряжения:Прибор предназначен для безопасной работы в импульсной среде высокого напряжения. Защищенные входы предотвращают повреждение или блокировку из-за переходных процессов при разряде генератора аварийного отключения — никаких сбоев, никаких потерь данных и перезагрузки.
