TDR подземный кабельный дефектоискатель. Современная технология фильтрации сигналов и обработки данных

Детали продукта:

Сертификация:	CE, ISO

Подробная информация

Сертификация:

CE, ISO

Модель No.:

XHGG502

Настраиваемый:

Настраиваемый

Цвет:

Черный

Транспортный пакет:

Деревянная коробка с пеной внутри

Торговая марка:

ТЕСТ XZH

Производство:

Китай Си-прим-ан

Поставка способности:

1000 штук/год

Конфигурация:

Доступно

Послепродажное обслуживание:

Гарантия

Гарантия:

1 год

Выделить:

High Light

Выделить:

Определитель неисправностей кабеля TDR

Фильтрация сигналов TDR кабельного дефектоискателя

Локатор неисправностей подземных кабелей

Характер продукции

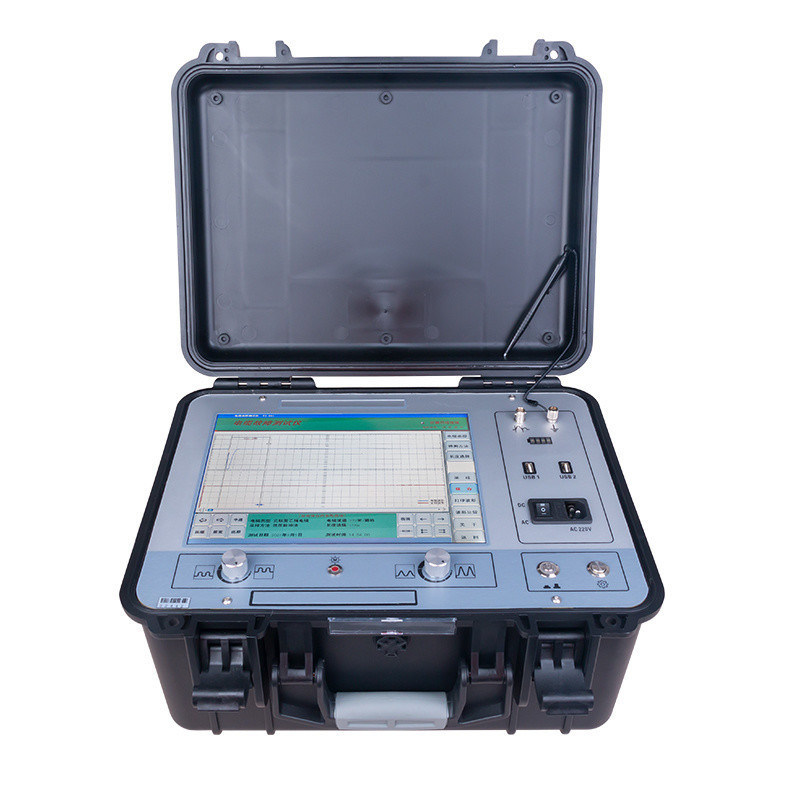

XHGG502 tdr подземный кабельный локатор брака использует 12,1-дюймовый сенсорный компьютер промышленного класса и простой интерфейс программного обеспечения для тестирования взаимодействия человека с компьютером.Принять интегрированные схемы и устройства промышленного класса, встроенная литий-ионная батарея большой емкости, стабильная и надежная, и проста в использовании.
Этот детектор неисправностей кабеля - это специальный инструмент для измерения и анализа состояния и расстояния неисправностей кабеля питания.Этот тест на ошибки кабеля использует сочетание современных электронных технологий и компьютерных технологий для реализации фильтрации сигнала, сбор, обработка данных, графическое отображение, графический анализ, для завершения измерения скорости кабеля, испытания длины кабеля, испытания расстояния от кабеля.
Этот детектор неисправностей кабеля подходит для неисправностей низкого сопротивления, короткого замыкания, открытого замыкания и отключения кабелей питания, высокочастотных коаксиальных кабелей, кабелей уличного освещения,и закопанные провода из различных материалов с различными секциями и различными носителями, а также высокоустойчивые утечки и высокоустойчивые мигания.
Добро пожаловать к нам для получения дополнительной информации.

Наименование продукта	Предустановщик локализации неисправности подземного кабеля (TDR)
Модель	XHGG502
МОК	1 единицы
Основная функция	Для измерения грубого расстояния между разломами подземных кабелей
Коэффициент выборки данных	60 МГц, 120 МГц, 240 МГц, 400 МГц
Испытательная дистанция	> 60 км
Длина испытательного кабеля установлена	<1 км (короткое расстояние);<3 км (среднее расстояние);>3 км ((долгое расстояние)
Амплитуда импульса	400 Втп
Ширина импульса	0.1uS и 2uS
Разрешение чтения	0.1м
точность испытаний системы	менее 0,5 м
Импульсный соединитель выдерживает напряжение	38 кВДС
Условия труда	Температура -25oC~+55oC, относительная влажность 85%, атмосферное давление 750±30mmHg.
Метод измерения	Метод низкого напряжения с импульсом, метод высокого напряжения с импульсом, метод многократного импульса

XHGG502 ARC Кабельный предварительный локатор неисправностей
Точно и быстро обнаруживать главный отказ изоляции кабелей питания с уровнями напряжения 35KV и ниже; калибровать длину кабеля; примерно испытать расстояние разрыва кабеля

Предварительное определение ошибок кабеля с помощью рефлектометра XHGG502 на основе

метод низковольтной импульсной рефлексии (TDR),
flashover высокого напряженияметод (т.е. ICE, DECAY),
метод арковой рефлексии импульсной рефлексии (ARC)одноразовый и многоразовый ARC)

Предварительный локализатор неисправностей кабеля

XHGG502: для испытания расстояния разрыва кабеля включать хост и сцепление

Добро пожаловать к нам для получения дополнительной информации и обслуживания.предварительное определение места поломки кабеля: с помощью рефлектометра XHGG502 на основе метода низковольтного импульсного отражения (TDR) и высоковольтного распада (flashover) метода (DECAY),метод дугового отражения ((одноразовый/многоразовый).

TDR подземный кабельный дефектоискатель. Современная технология фильтрации сигналов и обработки данных 1

Есть три режима тестирования XHGG502, низковольтный импульс, высоковольтный флэш-овер, ARC мульти-шот.
На рисунке ниже показано расстояние от отказа кабеля, измеренное с использованием многоразового режима испытания ARC XHGG502.
TDR подземный кабельный дефектоискатель. Современная технология фильтрации сигналов и обработки данных 2

На рисунке ниже показано расстояние разрыва кабеля, измеренное с использованием режима испытания высокого напряжения XHGG502

TDR подземный кабельный дефектоискатель. Современная технология фильтрации сигналов и обработки данных 3

На рисунке ниже показана длина кабеля или расстояние отключения кабеля, измеренное с помощью режима испытания импульса низкого напряжения XHGG502. При использовании метода импульса низкого напряженияне нужно подключать генератор высокого напряженияДругие методы испытаний должны использоваться в сочетании с генератором импульсов высокого напряжения.

TDR подземный кабельный дефектоискатель. Современная технология фильтрации сигналов и обработки данных 4
