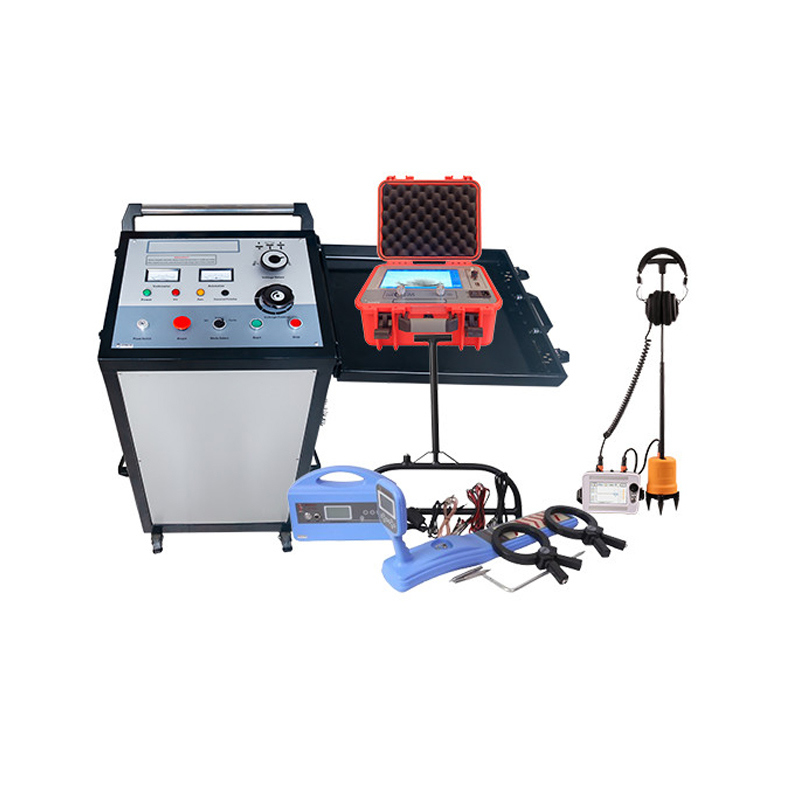

| Функция системы |
|
1.Use DC или высоковольтный импульс to make the cable fault point flash over and discharge
2.Use the traveling wave reflection principle to make a rough measurement of all types of cable ручная изоляция неисправностей
3.Use the acoustic-magnetic synchronization method to make a precise measurement of all types of cable main insulation fault. Используйте метод акустико-магнитной синхронизации, чтобы сделать точное измерение всех типов кабельных главных изоляционных ошибок.
|
| Я...Высокий.генератор перенапряжения XHHV535-4T |
| Режим вывода |
Дисплей, одночасовой, цикл |
| Выходное напряжение |
0-8 кВ/0-16 кВ/0-32 кВ, переключается три напряжения |
| Встроенный конденсатор |
64μF/16μF/4μF |
| Выпуск энергии |
2048J |
| Мощность удара |
2000 ВА |
| Импульс мочевого пузыря |
Автоматическое воздействие в течение примерно 6 секунд, ручное воздействие в течение любого времени управления |
| Напряжение уровни переключателя |
Учебное пособие |
| Типовое регулирование напряжения |
Непрерывный |
| Указание |
Измерение бокового напряжения высокого напряжения, указание выходного напряжения и тока в реальном времени |
| Операционные режимы переключателя |
Учебное пособие |
| Постоянный выходный ток |
60 мА |
| Безопасная защита |
With zero start protection function, safe and reliable С нулевой функцией защиты от старта, безопасный и надежный |
| Погашение |
Уникальный high-voltage measurement design, in the stop state, it will automatically discharge the internal capacitance of the device Уникальный высоковольт измерения дизайн, в состоянии остановки, он будет автоматически выпускать внутреннюю емкость устройства |
| Рабочая мощность |
Обменное давление 220В±15%,50Гц±2Гц |
| DC resist voltage testing (сдерживание напряжения в постоянном напряжении) |
Выходное напряжение регулируемое и диапазон индикации 0-35Kv, диапазон индикации выходного тока 0-20A |
| Ток сгорания |
Неисправное кондиционирование (сжигание) с током до
60 мА @ 32 кВ
|
| Безопасность |
Защита от перенапряжения, перенапряжения, перегрева.
Автоматическое выгрузка после операции
|
| Квалификация защиты |
Не ниже IP54 |
| Размеры ((мм) |
534L×444W×805H мм |
| Общая масса |
Не более 120 кг |
| II.,Определитель неисправностей кабеля TDR XHGG502A |
| Метод испытания |
Низкое напряжение импульс, импульсный ток, импульсное напряжение, ARC многократный импульс |
| Коэффициент отбора проб |
1 МГц ≈ 400 МГц |
| Выходный импульс |
Однополярный |
| Амплитуда импульса |
300 В |
| Ширина импульса |
0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| Объем измерения |
≥ 120 км |
| Диапазон измерений |
100м/300м/500м/1км/3км/5км/10км/25км/50км/100км |
| Минимальное разрешение |
00,07 м |
| Ошибка измерения |
≤±(0,5%×L+1m),L - длина кабеля |
| Увеличение сигнала |
0... 100%, регулируемый |
| Скорость распространения |
10...999,9 м/μs |
| Импеданс выхода |
Автоматическое соответствие |
| Запускатель |
Автоматическая непрерывность
|
| Условия труда |
Температура -25°C+65°C, относительная влажность 85%, атмосферное давление 750±30mmHg |
| III.,Указатель неисправности кабеля XHDD503C |
| Фиксированный режим |
Стандартный режим, расширенный режим, режим уменьшения шума, пользовательский режим (ms, waveform) |
| Метод фиксированной точки |
Интеллектуальный метод разницы во времени, метод электромагнитной инспекции, метод акустического измерения |
| Точность позиционирования |
Фиксированная точка: 0,1 м, Путь: 0,1 м |
| Дисплей |
Ultra-bright 5-дюймовый TFT, 800×480 True Color |
| язык |
Графический язык более интуитивен |
| Прибыль |
120dB, полностью автоматическая регулировка, также может быть регулирована вручную |
| Диапазон частот |
100 ‰ 1600 Гц |
| Динамический диапазон |
0-112 дБ ((16 передач) |
| Синхронный триггер |
Акустический полностью автоматический синхронный триггер; магнитное поле полностью автоматический синхронный триггер |
| Диапазон обнаружения |
00,0099 мс,75 мВ75 В |
| Доказательство |
Автоматический мут, полностью цифровой металлический интеллектуальный зонд |
| Наушники |
600Ω military-grade strong noise reduction and anti-interference technology (сокращение сильного шума военного класса и технология противодействия помехам) |
| Рабочая мощность |
4*18650 Стандартная литийная батарея |
| Рабочее время |
Более 8 часов |
| Температура окружающей среды |
-25°65°C; относительная влажность: ≤ 90% |
| Вес |
Хост 0.6 кг; датчик 1.4 кг |
| Водонепроницаемость |
IP65 |
| IV,Комплексный тест кабельного пути |
| Передатчик |
|
| Выходная частота |
Низкая частота ((815 Гц), средняя частота ((8 кГц), высокая частота ((33 кГц), радиочастота ((83 кГц) |
| Выходная мощность |
10 Вт,четыре уровня выхода: низкий, средний, высокий, полный |
| Выходное напряжение |
150 Vpp |
| Режим вывода |
Метод прямого соединения, метод сцепления, метод индукции |
| Дисплей |
Режим выхода, частота, выходная мощность, сопротивление петли, ток петли, оставшаяся емкость батареи, тревога опасного напряжения и т.д. |
| Сцепная застежка |
Внутренний диаметр сцепления Φ150 мм |
| Приемник |
|
| Рабочий режим |
Отслеживание, идентификация, степеневое напряжение |
| Частота приема |
Низкая частота ((815 Гц), средняя частота ((8 кГц), высокая частота ((33 кГц), радиочастота ((83 кГц) |
| Дисплей |
Глубина, ток, частота, режим, усиление, мощность сигнала, дата, время и т.д. |
| Глубина обнаружения |
≥ 10 м |
| V Испытательные кабели |
| (Примечание: из-за наличия высокого напряжения 35 кВ, специальные высоковольтные кабели изготавливаются и должны храниться вдали от участка во время работы.) |
| Выходной кабель высокого напряжения |
Стержневой провод 2,5 мм2 красный, выдерживает напряжение 50 кВ постоянного тока, с защитным слоем, наружный диаметр 14 мм, длина 10 метров, включая установку большой катушки. |
| Заземляющий кабель |
Заземление 3-колонны - основное ядро 16 мм2 прозрачного цвета, ветвь 2,5 мм2, длина 10 метров. Включая установку небольшой катушки. |
