Тестер переключателя ответвлений под нагрузкой с частотой дискретизации 20 кГц | XHYZ1668

Name: Тестер переключателя ответвлений под нагрузкой с частотой дискретизации 20 кГц | XHYZ1668
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYZ1668
Price: 4,115.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Сиань Шэньси Китай
Фирменное наименование:	XZH TEST
Сертификация:	ISO CE
Номер модели:	XHYZ1668

Подробная информация

Место происхождения:

Сиань Шэньси Китай

Фирменное наименование:

XZH TEST

Сертификация:

ISO CE

Номер модели:

XHYZ1668

Выделить:

High Light

Выделить:

Тестер переключателей ответвлений под нагрузкой с частотой дискретизации 20 кГц

Высокоточный тестер трансформаторов

Портативный тестер переключателей ответвлений

Trading Information

Количество мин заказа:

1 единица

Цена:

Подлежит обсуждению

Упаковывая детали:

деревянная упаковка

Время доставки:

5-8 РАБОЧИХ ДНЕЙ

Условия оплаты:

Т/Т

Поставка способности:

3000единиц/год

Характер продукции

XHYZ1668 Проверяющий клапан-изменитель при нагрузкеявляется проверенным диагностическим прибором, предназначенным для комплексной оценки трансформаторных переключателей нагрузки (OLTC).Сооружен с продвинутыми интеллектуальными функциями и полной английской системой меню, он позволяет персоналу на месте работать с легкостью даже при минимальной подготовке.и превосходные антиинтерферентные возможности эффективно снижают физическую нагрузку во время полевых испытанийШироко признанный надежным выбором для предприятий по производству и распределению электроэнергии, а также производителей трансформаторов,Этот инструмент играет решающую роль в обеспечении безопасного производства и повышении качества продукции.

Технические спецификации

Параметр	Спецификация
Выходной ток	1.0A / 0.5A (выбирается)
Диапазон переходного сопротивления	0.3Ω20Ω (1.0A) 5Ω40Ω (0.5A)
Временный диапазон перехода	0 ¢ 320 мс
Напряжение открытой цепи	24 В
Точность сопротивления	± ((5% от показания ± 0,1Ω)
Точность времени	± 0,1% от показания ± 0,2 мс)
Коэффициент выборки	20 кГц
Пропускная способность	500 наборов данных (встроенные)
Дисплей	7-дюймовый высокояркий ЖК-дисплей
Размеры (основной блок)	360 × 290 × 170 мм
Размеры (пакет кабелей)	360 × 230 × 290 мм
Масса (основная единица)	6.15 кг
Длина испытательного кабеля	Стандартные 13 м (настраиваемые)

Условия эксплуатации

Параметр	Спецификация
Температура окружающей среды	-10°C до +50°C
Относительная влажность	≤ 85% RH
Рабочее энергоснабжение	Обменное давление 220В ± 10%
Частота питания	50 ± 1 Гц

Ключевые характеристики производительности

Высокий выходный ток, легкая конструкцияПоставляет испытательный ток до 1,0 А с совместимостью трансформаторов типа YN, Y и Δ; значения сопротивления отображаются непосредственно без ручного преобразования.
Двойные режимы испытанийПоддерживает измерения как с намоткой, так и без намотки, адаптируясь к различным сценариям полевых действий и конфигурациям трансформаторов.
Дисплей адаптивной волновой формыАвтоматически регулирует оси сопротивления, времени и амплитуды на основе выбранных значений для оптимальной визуализации и анализа формы волны.
Комплексная защитная схемаВстроенные защитные устройства обеспечивают стабильную и надежную работу в требовательных условиях полевых условий и электрической среды.
7-дюймовый высокояркий ЖК-дисплейБольшой, четкий дисплей для удобного анализа формы волны даже на открытом воздухе или в слабо освещенной среде.
500-комплектный склад на бортуАвтоматическая регистрация данных с быстрым поиском и тепловой печатью на месте для немедленной документации.

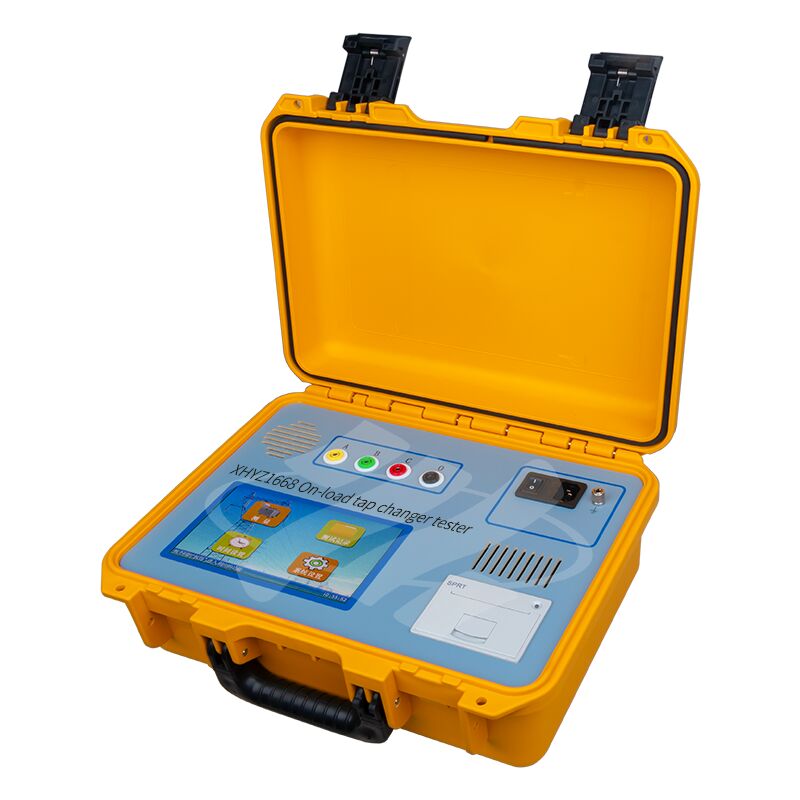

Изображение продукта

XHYZ1688

Руководство по устранению неполадок

Вопрос 1: Волновая форма неисправности платы процессора
Вид волны, показанный ниже, может указывать на неисправность работы платы процессора.
Решение:Заменить панель процессора.

CPU Board Failure Waveform

Вопрос 2: Волновая форма самоосцилляции прибора
Ниже показанная форма волны может появиться из-за самоосцилляции прибора.
Решение:После того, как образец будет полностью выпущен, испытание проводится в 1-n направлении, убедившись, что неиспытанные обмотки имеют правильное короткое замыкание и заземление.При необходимости регулировать чувствительность прибора или уровень запуска.

Self-Oscillation Waveform

Часто задаваемые вопросы

Вопрос 1: Подходит ли этот испытатель для обслуживания муниципальных распределительных сетей электроэнергии?

Да, XHYZ1668 отлично подходит для муниципальных сетей распределения электроэнергии, где трансформаторы, оснащенные OLTC, развернуты на городских и пригородных подстанциях.Его частота отбора проб на 20 кГц обеспечивает высокое разрешение для точной диагностики, в то время как простая система английского меню позволяет муниципальным коммунальным работникам эффективно управлять ею без специальной подготовки.Встроенное хранилище из 500 наборов поддерживает систематические программы обслуживания на основе состояния на распределенных объектах подстанции.

Вопрос 2: Может ли это устройство выполнять рутинную диагностику трансформаторов на промышленных заводах?

Промышленные установки с дуговыми печами, большими двигателями и тяжелыми производственными нагрузками подвергают трансформаторы частому изменению кранов и электрическому напряжению.Двойные режимы тестирования XHYZ1668 ′ (с намоткой и без намотки) обеспечивают гибкость как для диагностики запланированного отключения, так и для оппортунистического тестирования во время перерывов в производствеПротивопомешательная конструкция обеспечивает точные измерения даже в электрически шумных условиях.

Вопрос 3: Подходит ли он для трансформаторов насосных станций нефтегазопроводов?

Да. Насосные станции трубопроводов работают в отдаленных, часто суровых условиях, где надежность трансформатора имеет решающее значение для бесперебойного потока.Вес 15 кг позволяет легко транспортировать его на изолированные насосные станции. Its wide operating temperature range (-10℃ to +50℃) and field-ready troubleshooting guide with visual waveform references enable rapid on-site diagnostics without needing to return equipment to a central workshop.

Вопрос 4: Может ли он использоваться для обслуживания трансформаторов гидроэлектростанций?

Гидроэлектростанции представляют собой уникальные проблемы с высокой влажностью и переменным графиком генерации.XHYZ1668 работает надежно при температуре до 85% RH и включает в себя комплексную защитную схему, которая защищает от электрических проблем, связанных с влагойЕго способность проверять YN, Y,и трансформаторы типа Δ с прямым показанием сопротивления (без ручного преобразования) упрощает испытания различных конфигураций трансформаторов, обычно встречающихся в гидроустановках.

Вопрос 5: Подходит ли этот тестер для технического обслуживания системы питания больниц и университетских кампусов?

Институциональные кампусы с выделенным распределением среднего напряжения и трансформаторами на месте требуют надежного тестирования OLTC для предотвращения незапланированных отключений.термопринтер для немедленной документации, и 500-сетов хранения для анализа тенденций делают его идеальным для команд управления кампусными объектами, которым нужны проверяемые записи технического обслуживания.Его легкий портативный дизайн позволяет одному технику перемещаться между несколькими местами трансформатора на территории кампуса.
