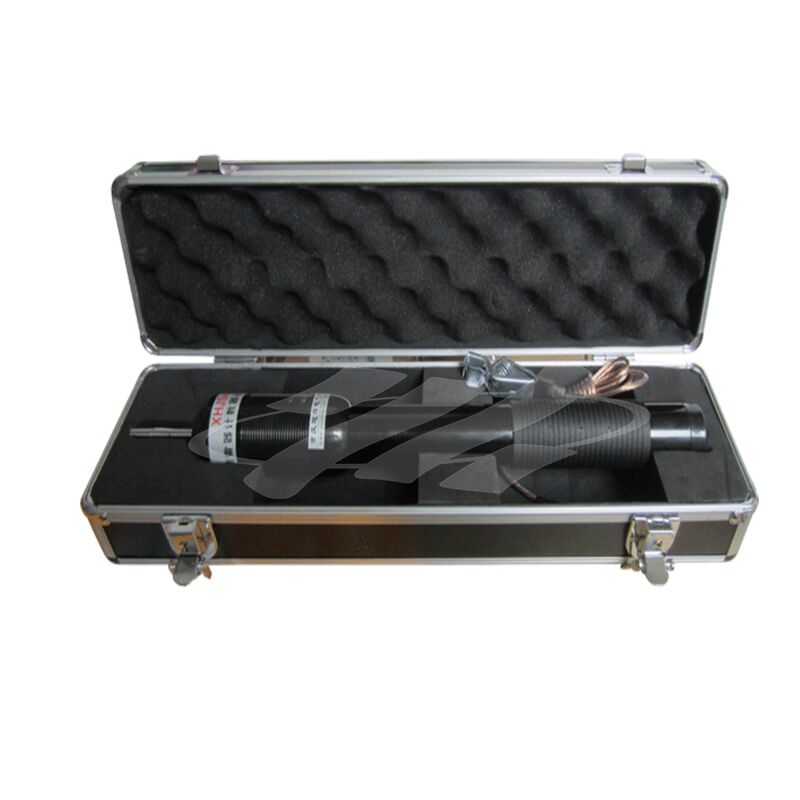

Тестер срабатывания ограничителя перенапряжения 800-1000В, вес 780г, портативный, 2000 тестов | XHJS401

Тестер срабатывания счетчика вентильного разрядника XHJS401 представляет собой самостоятельно разработанный портативный прибор, созданный в ответ на потребности энергетиков в удобном тестировании счетчиков разряда вентильных разрядников на месте. Его привлекательный внешний вид, компактные размеры и удобная портативность полностью заменили устаревшие громоздкие испытательные приборы и традиционные методы тестирования. Тестер проверяет правильность работы счетчика срабатывания вентильного разрядника путем подачи испытательного импульса напряжением 800-1000 В, подтверждая, что счетчик регистрирует события разряда от молнии и коммутационных перенапряжений в соответствии с требованиями.

• Ультрапортативный ручной дизайн: Весом всего 780 г и тонким корпусом диаметром 36 мм, он заменяет старые громоздкие испытательные приборы и может быть перенесен в любую подстанцию, на опору или в шкаф.
• Простой поворотный выключатель питания: Поверните переключатель между корпусом и головкой на 90 градусов в любом направлении; звук "щелчка" подтверждает включение питания, в противном случае устройство выключено.
• Телескопический проводящий стержень: Головной стержень выдвигается, чтобы соответствовать высоте установки счетчика, позволяя проводить тестирование без лестниц или платформ в большинстве случаев.
• Четкая двухцветная индикация состояния: Зеленый свет указывает на включение питания, а красный свет (через 3-5 секунд) указывает на готовность испытательного напряжения.
• Длительное время работы от батареи: Четыре батарейки размера 1 обеспечивают более 2000 тестов разряда, минимизируя время простоя в полевых условиях и частоту замены батарей.
• Безопасная процедура разряда: После тестирования разрядите головной стержень на хвостовой заземляющий провод перед хранением, обеспечивая безопасность оператора.

• Плановая инспекция подстанции: Быстрая проверка счетчиков вентильных разрядников на трансформаторах и сборных шинах во время плановых обходов без вывода вентильного разрядника из эксплуатации.
• Тестирование на опорах воздушных линий: Полевое тестирование счетчиков вентильных разрядников на распределительных опорах и опорах линий электропередачи с использованием телескопического проводящего стержня.
• Проверка после грозы: Подтверждение работы счетчика и статуса записи после событий молнии или коммутационных перенапряжений для оценки истории нагрузки вентильного разрядника.
• Приемочные и передаточные испытания: Проверка вновь установленных вентильных разрядников и счетчиков во время приемки проекта и передачи оборудования.
• Повторное тестирование после обслуживания: Подтверждение функции счетчика после замены, ремонта или профилактического обслуживания вентильного разрядника.

1. ЗаземлениеВставьте заземляющий провод в хвостовую часть прибора и правильно подключите его к земле.
2. Регулировка длины стержняВ зависимости от высоты счетчика выдвиньте телескопический проводящий стержень головки на соответствующую длину.
3. Включение питанияПоверните выключатель питания на 90 градусов до слышимого "щелчка"; загорается зеленый индикатор.
4. Готовность к тестированиюПодождите, пока загорится красный индикатор (примерно 3-5 секунд), затем протестируйте счетчик вентильного разрядника через головной стержень.
5. Повторные тестыВыполняйте повторные тесты без выключения питания; держите стержень подальше от тестируемого изделия во время каждой зарядки.
6. Безопасное выключениеПосле тестирования выключите питание и разрядите головной стержень на хвостовой заземляющий провод перед тем, как убрать прибор.
