Обнаружение неисправностей кабеля: методы, технологии и области применения - практическое руководство для коммунальных служб и промышленности

Электрические кабели необходимы для современных систем распределения электроэнергии, промышленных объектов, подстанций и инфраструктуры.неисправность может быть трудно определить и быстро исправить.

Неисправности кабеля могут возникать из-за старения изоляции, механического повреждения, влаги, перегрева, неправильной установки или неисправностей соединений и концов кабеля.Эффективное обнаружение неисправностей кабеля помогает инженерам определить, неисправен ли кабель, оценить местоположение неисправности и выбрать подходящий метод для точной локализации.

Современное обнаружение неисправностей кабелей сочетает в себе электрическое тестирование, анализ формы волны, высоковольтные методы,и акустические или электромагнитные методы для повышения эффективности устранения неполадок и сокращения времени отключения.

Неисправность кабеля - это аномальное электрическое состояние, которое мешает кабелю работать по назначению.

• Ошибки низкого сопротивления
• Высокопрочные дефекты
• Неисправности открытой цепи
• Неисправности короткого тока
• Разломы земли
• Периодические сбои

Тип неисправности и конструкция кабеля определяют, какой метод обнаружения и расположения следует использовать.

Неисправности кабеля могут возникнуть из-за старения изоляции, механического повреждения, проникновения воды или влаги, чрезмерной температуры работы, электрического перенапряжения, плохих соединений или окончаний кабеля.и дефекты производства или установки.

Выявление неисправностей определяет, есть ли у кабеля ненормальное состояние, и предоставляет информацию о типе неисправности.

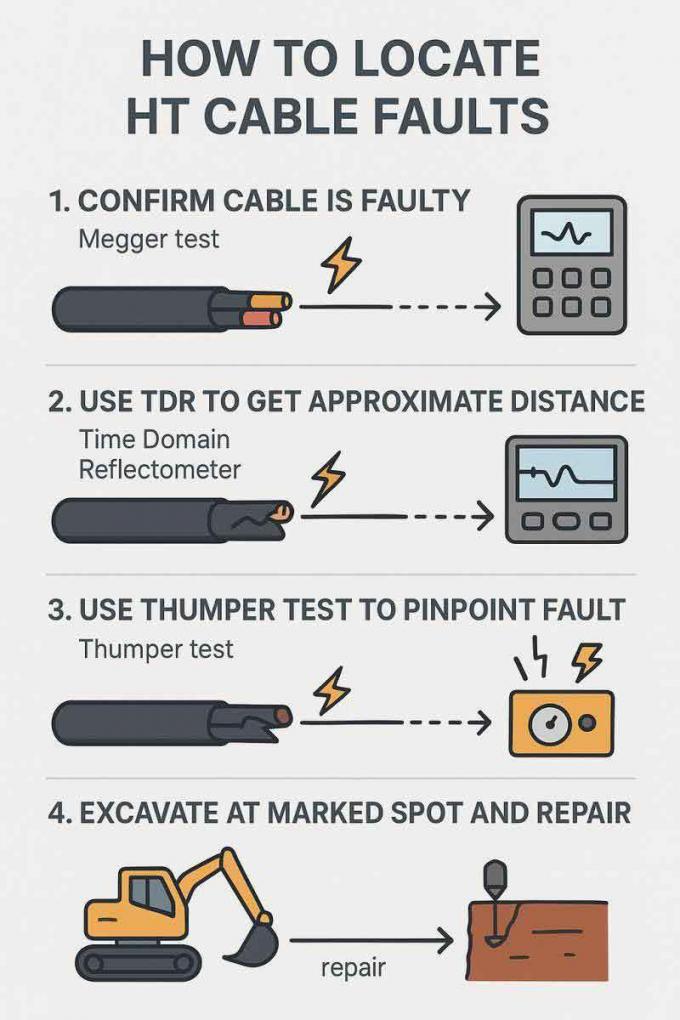

Практический рабочий процесс часто сочетает в себе предварительное определение местоположения с точным расположением неисправности.Затем можно использовать акустико-магнитный локатор или другой метод поля, чтобы определить точную точку отказа.

Практический процесс устранения неполадок может включать:

1. Соберите информацию о кабелях и осмотрите установку.
2. Определить фазу и тип ошибки.
3. Провести соответствующее предварительное электрическое испытание.
4. Используйте TDR или другой метод предварительной локализации для оценки расстояния от ошибки.
5. При необходимости применять методы высокого напряжения или перенапряжения.
6. Выполните точное расположение точки отказа.
7. Проверьте ремонт и перепробуйте кабель, прежде чем вернуть его в эксплуатацию.

Точная последовательность должна быть адаптирована к типу кабеля, уровню напряжения, состоянию неисправности и применимым процедурам безопасности.

Некоторые факторы могут влиять на точность расположения кабельных сбоев, включая длину кабеля и конструкцию, импеданс кабеля и скорость распространения, сопротивление сбоям, маршрутизацию кабеля и разветвление,характеристики суставов и окончания, электрический шум и точность параметров кабеля, введенных в испытатель.

Технология обнаружения неисправностей кабелей широко используется в подземном распределении электроэнергии, кабельных системах среднего и высокого напряжения, подстанциях, промышленных предприятиях, железнодорожной и транспортной инфраструктуре,установки возобновляемой энергии, и обслуживание коммунальных услуг.

Быстрое обнаружение неисправностей может уменьшить продолжительность отключения, ненужные раскопки и затраты на техническое обслуживание.

Профессиональная система обнаружения неисправностей кабеля должна быть выбрана в соответствии с приложением.методы предварительного размещения, высоковольтные возможности перенапряжения, точные функции определения местоположения ошибки, отображение и анализ формы волны, портативность и функции безопасности.

Для сложных кабельных сетей, объединение предварительной локализации, высоковольтного регулирования неисправностей и точных функций локализации может обеспечить более полное решение.

Неисправность кабеля может привести к неожиданным сбоям, рискам для оборудования и значительным затратам на обслуживание.Эффективная стратегия обнаружения неисправностей сочетает в себе правильный метод испытаний с точным измерением и точным расположением поля.

Методы TDR и низковольтных импульсов полезны для предварительного обнаружения и предварительной локализации, в то время как арковое отражение и методы, основанные на перепадах, могут помочь устранить сбои высокого сопротивления.Акустические и электромагнитные методы помогают инженерам определить место физического сбоя.

Выбирая подходящее оборудование для испытаний и следуя структурированному диагностическому процессу, коммунальные службы и промышленные пользователи могут сократить время устранения неполадок, повысить эффективность технического обслуживания,и восстановить кабельные системы быстрее.

XZH TEST предоставляет профессиональные решения для тестирования кабелей и локализации неисправностей для энергетических компаний, электрических подрядчиков, промышленных объектов и команд по техническому обслуживанию.

Его решения для тестирования кабелей поддерживают приложения, включая предварительное определение местоположения ошибок кабеля, местоположение ошибок с высоким сопротивлением, испытание перенапряжения высокого напряжения и точное определение точки ошибки.
