Методы испытаний релейной защиты: обеспечение безопасности и надежности энергосистем

Введение

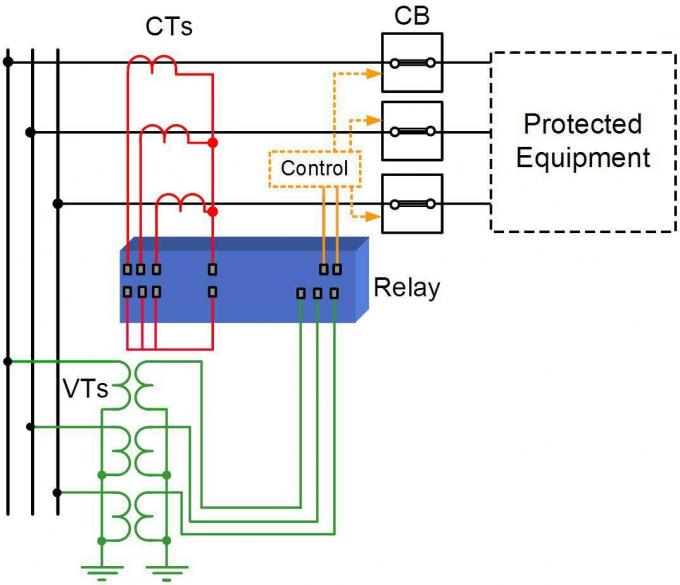

Защитные реле имеют решающее значение для безопасной работы систем электроэнергии.частотные и фазовые отношения и запускают работу выключателя при обнаружении аномальных условийРегулярные испытания проверяют, что система защиты работает правильно, когда это необходимо, и остается стабильной во время нормальной работы.

1. Почему важно тестирование защиты реле

Испытания реле помогают проверить настройки защиты, значения сбора и работы, время работы, логику движения, контакты выхода, схемы управления и координацию между защитными устройствами.Испытания особенно важны во время ввода в эксплуатацию, после изменений настройки защиты и во время планового обслуживания.

2Основные методы испытаний защиты реле

Различные испытания проверяют различные части системы защиты.требования производителя и применимые стандарты.

2.1 Вторичные испытания на инжекции

Вторичное введение применяет управляемые сигналы тока и напряжения непосредственно к входам реле. Испытательное оборудование может моделировать нормальные и неисправности без применения первичного напряжения системы.Этот метод может проверять значения сбора, эксплуатационные характеристики, сроки, реакция фазы и выходные действия.

2.2 Функциональные и логические испытания

Функциональное испытание проверяет полную последовательность защиты. Симулируемый сбой должен привести к ожидаемой работе элемента защиты, логическому отклику, сигнализации и выходу сбоя.Это важно, потому что правильные индивидуальные настройки не гарантируют правильную общую логику.

2.3 Испытания по выходной схеме

Испытания должны проверять контакты выхода реле и путь выхода к выключателю. Он может подтвердить, что правильный выход работает, сигналы выхода достигают предполагаемой схемы,Пробки и блокировка логики работают правильно., и команда "отключатель" генерируется как задумано.

2.4 Проверка входа тока и напряжения

Неправильные CT или VT соединения могут вызвать неточные сигналы ретрансляции.Это особенно важно для направленного, дифференциальная, дистанционная и другие фазочувствительные функции защиты.

3.

Испытания могут выявить неправильные настройки, ошибки в проводке CT/VT или полярности, неправильную фазовую последовательность, неудачные или дрейфующие входы, ошибки логической конфигурации, ненормальное время работы,проблемы с выходом контакта и сбои в проводке отключенной схемы.

4. Рекомендуемый рабочий процесс релейного тестирования

1. Проверьте чертежи защиты, настройки реле, предыдущие записи испытаний и файлы конфигурации.
2. Проверьте реле и проводку.
3. Подтвердите назначение ввода и полярность.
4. Проверьте настройки по утвержденной схеме защиты.
5. Проведите вторичные испытания инъекции.
6. Проверить характеристики защиты и время работы.
7. Проверьте логику, сигнализацию, контакты выхода и схемы запуска.
8. Сравните результаты с ожидаемыми значениями.
9. Запишите результаты и изучите значительные отклонения.

5Когда следует тестировать защитные реле?

Испытания реле обычно проводятся во время ввода в эксплуатацию и после замены реле, изменений настройки, основных изменений системы или технического обслуживания, связанного с защитой.Периодические испытания также могут подтвердить долгосрочную надежность- интервалы должны учитывать тип реле, критичность системы, рабочую среду, рекомендации производителя, политику технического обслуживания и применимые стандарты.

6. Выбор оборудования для испытаний реле

Современные испытательные наборы реле могут генерировать контролируемые выходы тока и напряжения и точно измерять реакцию реле.точное измерение времениДля полевых работ особенно ценны переносимость и эффективное автоматизированное тестирование.

Введение продукта: XHJB666 6-фазный калибратор защиты реле

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8В отличие от обычных трехфазных калибровщиков, ограничивающихся базовыми испытаниями перенапряжения и дистанционного реле, 6-фазная архитектура поддерживает все стандартные конфигурации,включая 4-вольтный 3-текущий, 6-напряжение, 6-текущий и 12-фазный выходные режимы, позволяющие всестороннее испытание самых сложных современных систем защиты: трансформаторная дифференциальная защита, дифференциальная защита шины,защита генератора, и дифференциальная защита линий с помощью систем поддержки связи.

Ключевые особенности

• Архитектура 6-фазного напряжения + 6-фазного тока, поддерживающая 4V3I, 6V, 6I и 12-фазные конфигурации для испытания всех систем защиты.
• Управляемый DSP модульный линейный усилитель мощности высокой точности, исключающий шум переключения для чистых, свободных от искажений форм испытательных волн.
• Параллельная способность высокого тока: 6-фазный параллельный выход обеспечивает 0?? 180A для высокого тока мгновенного испытания.
• Широкий диапазон частот 0 ‰ 1000 Гц с гармоническим синтезом до 20-го порядка для проверки гармонического сдерживания и фильтрации.
• 10-канальный цифровой вход с интеллектуальным автоматическим распознаванием сухих контактов и потенциальных контактов 0 250 В; 8-канальный цифровой выход с разрешением времени 0,1 мс.
• Независимый 110V и 220V регулируемый выход постоянного тока для работы на месте релейной и проходной цепи.
• Автоматизированные модули программного обеспечения для сканирования релейных настроек, воспроизведения ошибок, хранения данных в реальном времени, векторного отображения и печати отчетов.
• Компактный 480×360×200 мм форм-фактор весом 19 кг для полевого переносного развертывания, с мощностью мягкого запуска, защитой аппаратного обеспечения и блокировкой выхода для безопасной работы.

Основные технические спецификации

Заключение

Испытания защиты реле являются важной частью ввода в эксплуатацию и технического обслуживания энергосистемы.контакты вывода и схемы отключенияСочетая вторичные впрыскивания, функциональные, входные, логические и отключения, инженеры могут выявить проблемы до того, как они приведут к неправильной работе защиты.Структурированная программа испытаний поддерживает более безопасные подстанции, надежное устранение неисправностей, уменьшение повреждений оборудования и улучшение непрерывности электроснабжения.
