Раздел кабельного кабеля в кампусе XHDD-503 Pinpointer в средней школе Линьёу, Китай

2026-07-13

Обзор проекта

28 августа 2023 года наша инженерная команда была отправлена в среднюю школу округа Линьёу в Баоцзи, провинция Шэньси, Китай,чтобы диагностировать и определить критические подземные кабельные сбои, которые привели к полному отключению электроэнергии в учебном здании.

История клиента

Средняя школа округа Линью является государственным образовательным учреждением с подземной сетью распределения электроэнергии по всему кампусу.YJV 4×75 мм2, 380/440 Впротяженность низковольтных кабелей питания300 метров.от комнаты распределения трансформаторов до распределительной коробки учебного здания служила основным источником питания для всего учебного здания.

Проблема

Параметр	Поиск
Тип кабеля	YJV 4×75 мм2, 380/440 В
Общая длина	300 метров.
Фазовая изоляция	0Ω (короткое замыкание)
Фазовая изоляция	0Ω (пробел на земле)
Тип неисправности	Короткое замыкание фазы-фазе с отказом в заземлении
Расположение соединения кабеля	270 м (кабельная скважина)

Школа требуетОпределение ошибок в тот же деньМинимальная раскопка была критически важна для защиты территории кампуса, а наличие других захороненных коммунальных услуг требовало точного, неразрушающего местоположения ошибки.

Наше решение и оборудование

Мы развернули полный четырехэтапный рабочий процесс обнаружения ошибок с использованием оборудования XZH TEST:

Этап	Оборудование	Модель	Функция
1Испытания изоляции	Цифровой мегомметр	XHMR-5kV	Диапазон 500 В
2Производство импульсов ВВ	ВВ-импульсный генератор	XHHV535-2L	Применяется импульсное напряжение 6 ‰ 7 кВ для создания вспышки на точках отказа
3. Неисправность Предварительное местоположение	Проверка неисправности кабеля	XHGG-502	Анализ волны низковольтного импульса и высоковольтного импульса для измерения расстояния
4. Точное определение	Указатель на ошибку кабеля	XHDD-503 и XHDD-503D	Метод акустико-магнитной синхронизации для точной локализации неисправности < 0,1 м

Процесс осуществления

Оценка изоляции:Используя XHMR-5kV на 500В, мы подтвердили, что все три фазы имеют 0Ω изоляции к земле и между фазами, подтверждая сбой на земле короткого замыкания.
Проверка маршрута:Маршрут кабеля был четко обозначен указательными столбами.
Непредвиденное местоположение:XHHV535-2L применяет импульсное напряжение 6 кВ к неисправному кабелю, создавая контролируемый выброс вспышки.показывающие две расстояния ошибок:120 метрови170 метров.
Точное определение:Напряжение было увеличено до 7 кВ для более четких сигналов акустического разряда.XHDD-503 и XHDD-503Dнабора сигналов об отказе кабеля с акустико-магнитной синхронизацией,Наши инженеры точно определили обе точки отказа, определив минимальную разницу во времени между электромагнитным и акустическим сигналами.Оба места были обозначены для раскопок.

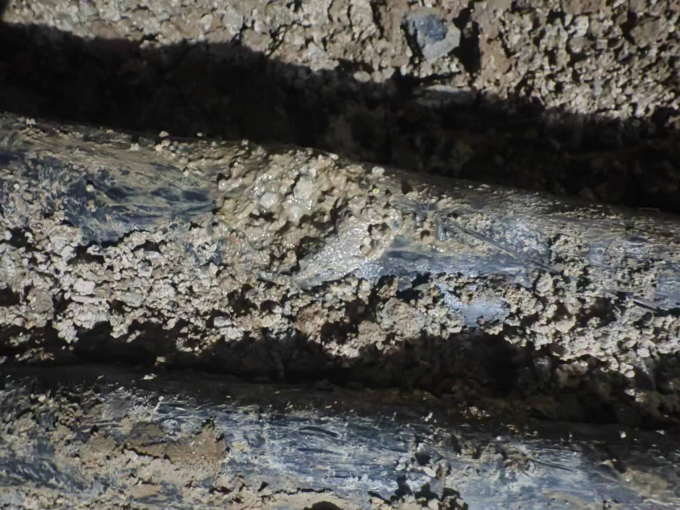

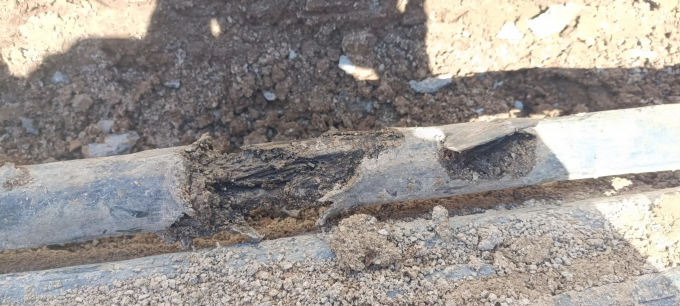

Подтверждение раскопок:Целенаправленные раскопки на обозначенных позициях подтвердили оба места сбоя, сотклонение менее 0,1 м.

On-site wiring: HV pulse generator connected to faulty cable for discharge testing

Результаты проекта

Результат	Подробности
Найдены ошибки	2(120 м и 170 м позиции)
Определять точность	<0,1 м(акустико-магнитная синхронизация)
Общая продолжительность	Завершение работы в тот же день (испытания на месте до окончательного определения)
Объем раскопок	Минимальное
Запись о безопасности	Никаких инцидентов, никаких ложных раскопок, никаких травм.

Заключение

Данный проект демонстрирует всеобъемлющие возможности XZH TEST по определению ошибок кабелей в условиях кампуса, требующих времени.Методология в четырех этапах от испытаний изоляции через грубое предварительное размещение до акустико-магнитного точного определения с помощьюСерия XHDD-503- обеспечивает точное и эффективное расположение неисправностей с минимальными нарушениями.Двойное использование указателей XHDD-503 и XHDD-503D на двух независимых местах сбоя подтвердило надежность прибора в сложных условиях.С точностью до 0,1 м, школа смогла быстро восстановить питание, сохранив целостность инфраструктуры кампуса.
