Кабельный дефектоискатель XHDD503C разработан для быстрого и высокоточного определения мест повреждения подземных силовых кабелей с использованием метода акустико-магнитной синхронизации — значительного усовершенствования по сравнению с традиционным акустическим методом. Когда генератор высоковольтных импульсов разряжается в точке повреждения, зонд прибора одновременно улавливает как акустический сигнал (щелчок разряда, распространяющийся по почве), так и электромагнитный сигнал (распространяющийся почти мгновенно). Вычисляя разницу во времени между этими двумя сигналами, XHDD503C направляет операторов к точному месту повреждения с точностью лучше 0,1 м, устраняя необходимость в догадках и многолетнем опыте, традиционно требуемых для поиска повреждений кабеля.
Как это работает
Принцип акустико-магнитной синхронизации в основе своей прост, но удивительно эффективен. В момент импульсного разряда в точке повреждения рождаются два сигнала: звуковая волна, которая медленно распространяется по окружающей почве, и электромагнитный импульс, который распространяется со скоростью, близкой к скорости света, вдоль кабеля. Зонд обнаруживает оба сигнала одновременно. Поскольку электромагнитный сигнал приходит почти мгновенно, а звуку требуется измеримое время для распространения, разница между ними — отображаемая в миллисекундах на 5-дюймовом ЖК-дисплее — напрямую указывает, как далеко вы находитесь от повреждения. Переместите зонд туда, где разница во времени достигает минимума, и повреждение окажется прямо под вами.
Ключевые преимущества
Точность лучше 0,1 м: Измерение разницы во времени акустико-магнитной синхронизации определяет места повреждений с субдециметровой точностью. Точность определения трассы лучше 0,5 м — соответствует отраслевым стандартам DL/T 849.2-2019.
Четыре выбираемых режима фильтрации: Без фильтрации (100–1600 Гц) для общего использования; Фильтр нижних частот (100–300 Гц) для мягкого грунта и песка, где высокие частоты ослаблены; Фильтр верхних частот (160–1600 Гц) для условий твердого покрытия; Полосовой фильтр (200–600 Гц) как сбалансированный компромисс. Подберите фильтр в соответствии с местностью для оптимальной четкости сигнала.
Водонепроницаемый зонд с классом защиты IP65: Многослойная физическая изоляция защищает чувствительные акустические и магнитные датчики. Надежно работает во влажных траншеях, под дождем и на пыльных строительных площадках — никаких задержек из-за погоды.
Цифровое шумоподавление BNR + Mute: Подавление фонового шума устраняет посторонние помехи от транспорта, ветра и механизмов. Когда оператор берется за рукоятку, прибор мгновенно активирует режим Mute для защиты слуха во время длительных полевых работ.
Усиление сигнала в 500 000 раз*: 16-уровневый выходной коэффициент усиления (0–112 дБ) улавливает чрезвычайно слабые сигналы разряда от глубоких или высокоомных повреждений, которые обычные дефектоискатели полностью упускают.
Навигация по трассе в реальном времени: Индикаторы слева/справа на экране показывают, находится ли зонд слева или справа от трассы кабеля, позволяя операторам быстро корректировать свой маршрут движения без обращения к внешним картам или маркерам.
5-дюймовый сенсорный ЖК-дисплей, читаемый на солнце: Разрешение 854*480 с яркостью 800 нит остается четко видимым под прямыми солнечными лучами в полдень. Комбинированное сенсорное управление и управление одной ручкой для работы в перчатках.
Работа в полевых условиях в течение всего дня: Питание от 4*18650 литиевых батарей обеспечивает более 8 часов непрерывной работы. Специальное быстрое зарядное устройство минимизирует время простоя между сменами.

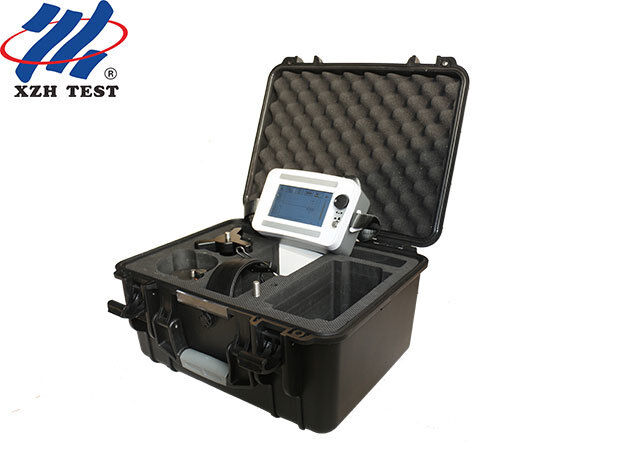

Полный комплект для полевых работ в стандартной комплектации: Каждый XHDD503C включает в себя основной блок дефектоискателя, сборку зонда с соединительным стержнем и треногой, 7-жильный сигнальный кабель, наушники с шумоподавлением, быстрое зарядное устройство, многофункциональный гаечный ключ и ударопрочный кейс.
Технические характеристики в обзоре
| XHDD503C — Основные параметры |
| Точность позиционирования |
<0,1 м (акустико-магнитная синхронизация) |
| Точность трассы |
<0,5 м |
| Дисплей |
5-дюймовый емкостный сенсорный ЖК-дисплей, 854*480, 800 нит |
| Защита зонда |
IP65 водонепроницаемый, многослойная физическая изоляция |
| Режимы фильтрации |
Без фильтрации 100–1600 Гц / Нижние частоты 100–300 Гц / Верхние частоты 160–1600 Гц / Полосовой 200–600 Гц |
| Усиление канала |
8 уровней (акустический); 8 уровней (магнитный) — независимая регулировка |
| Выходное усиление |
16 уровней, 0–112 дБ |
| Усиление сигнала |
До 500 000* |
| Выходное сопротивление |
350 Ом |
| Шумоподавление |
BNR цифровое + режим Mute |
| Аккумулятор |
4*18650 литиевый; >8 часов непрерывной работы |
| Размеры |
428 * 350 * 230 мм |
| Вес |
7 кг (основной блок + сборка зонда) |
| Условия эксплуатации |
-25°C до +65°C; ≤90% относительной влажности |
| Соответствие стандартам |
DL/T 849.2-2019; GB/T 18268.1; CE; ISO |
Устранение неполадок в распространенных полевых ситуациях
| Симптом |
Вероятная причина |
Решение |
| Нет отображения сигнала магнитного поля |
Низкий заряд батареи / слишком низкое усиление / ослабленное соединение кабеля |
Проверьте уровень заряда батареи; увеличьте усиление магнитного канала; проверьте соединение 7-жильного кабеля |
| Наушники молчат при постукивании по зонду |
Слишком низкое акустическое усиление / неисправность кабеля |
Увеличьте акустическое усиление канала; проверьте все соединения кабеля |
| Слабый щелкающий звук вдоль всего кабеля |
Вибрация от электрического напряжения (не сигнал повреждения) |
Отличить от реального разряда повреждения: вибрация напряжения не меняется в зависимости от положения зонда; сигнал реального повреждения достигает пика в одном месте |
| ЖК-дисплей трудно читается на солнце |
Настройка яркости |
Установите максимальное значение (800 нит); дисплей разработан для видимости под прямыми солнечными лучами |
Рекомендуемый рабочий процесс
Шаг 1: Используйте TDR или предварительный локатор для определения приблизительного диапазона повреждения (±50 м).Шаг 2: Подключите XHDD503C к генератору высоковольтных импульсов и установите цикл разряда 3–5 секунд.Шаг 3: Начните с низкого порога, высокого усиления и высоких настроек громкости. Поместите зонд плашмя на землю непосредственно над кабелем.Шаг 4: Идите вдоль трассы кабеля, отслеживая показания разницы во времени — они будут уменьшаться по мере приближения к повреждению, а затем увеличиваться после его прохождения.Шаг 5: Вернитесь к точке минимальной разницы во времени, переключитесь на высокий порог и низкое усиление для точного позиционирования. Точка, где звук самый громкий И разница во времени самая маленькая, является вашим местом повреждения.
Комплектация и гарантия
| Основной блок дефектоискателя XHDD503C |
1 шт. |
Сборка зонда (датчик + соединительный стержень + тренога) |
1 комплект |
| 7-жильный сигнальный кабель |
1 шт. |
Наушники с шумоподавлением |
1 шт. |
| Быстрое зарядное устройство (220 В переменного тока) |
1 шт. |
Многофункциональный гаечный ключ |
1 шт. |
| Портативный ударопрочный кейс |
1 шт. |
Руководство пользователя |
1 шт. |
12-месячная бесплатная гарантия на дефекты качества продукции. Пожизненное обслуживание и техническая поддержка. Сертификаты CE и ISO. Соответствует стандартам DL/T 849.2-2019 и GB/T 18268.1 для полевого испытательного оборудования.
|
Список компонентов прибора и схема
|
|
название
|
количество
|
графика
|
название
|
количество
|
графика
|
|
Кабельный дефектоискатель
|
1
|
|
Зонд
(Включая соединительный стержень, зонд, трехлапую опору)
|
1
|
|
|
7-жильный сигнальный кабель
|
1
|
|
|
Зарядное устройство
|
1
|
|
|
Наушники
|
1
|
|
Многофункциональный цветочный ключ
|
1
|
|
Свяжитесь с нами сегодня для получения информации о ценах, технических характеристиках или для запроса демонстрации кабельного дефектоискателя XHDD503C.
