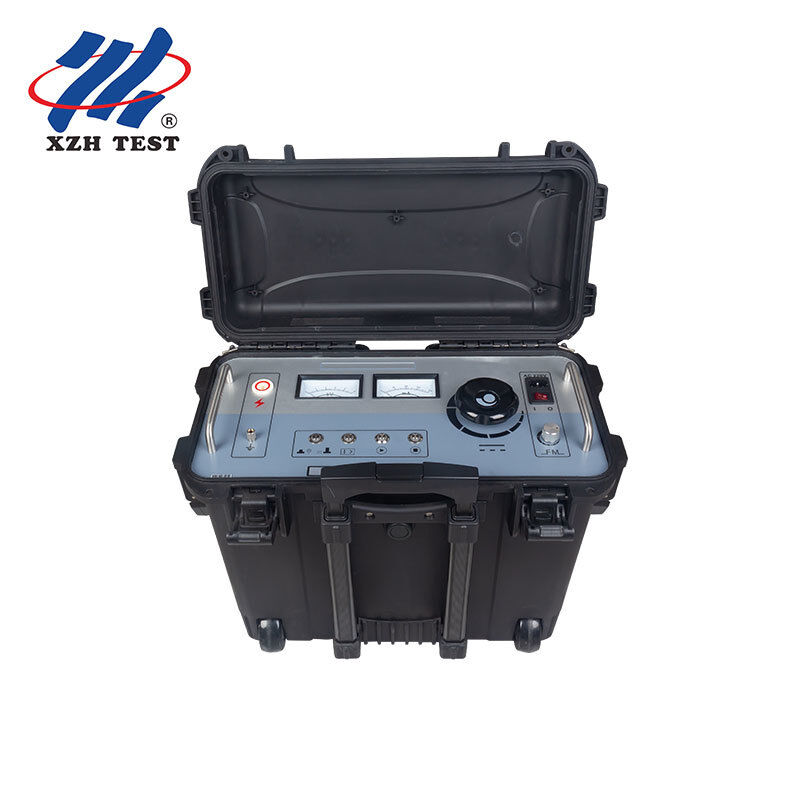

Локатор повреждений оболочки кабеля 500 кВ XHHD523L для испытаний внешней оболочки высоковольтных кабелей 10-500 кВ и точного определения места замыкания на землю

На высоковольтных кабелях из сшитого полиэтилена (СПЭ) напряжением 110 кВ и выше внешняя оболочка является первой линией защиты. Изготовленная из полиэтилена высокой плотности (ПЭВП) и прошедшая заводские испытания постоянным напряжением 25 кВ/5 мин с токами утечки до десятков микроампер, исправная оболочка обеспечивает десятилетия защиты. Но после укладки кабеля в землю реальность становится суровой — повреждения при укладке из-за обратной засыпки, проникновение термитов после многих лет эксплуатации, попадание воды в заземляющих коробках и механические нагрузки на тройниковых соединениях постепенно разрушают целостность оболочки.

Когда оболочка выходит из строя, металлическая экранная оплетка подвергается воздействию влаги грунта, что приводит к коррозии и, в конечном итоге, к пробою экранной оплетки. Традиционные методы локализации повреждений — разработанные для замыканий между проводниками или между проводником и землей — не могут надежно обнаружить эти дефекты оболочки на землю. XHHD523L специально разработан для устранения этого пробела, подавая контролируемые высоковольтные импульсы на слой оболочки и точно определяя точку утечки с помощью метода шагового напряжения.

XHHD523L включает в себя специальный приемный блок, разработанный для двух методов обнаружения:

Подъёмная рама А-образной формы устанавливается вдоль трассы кабеля с регулярными интервалами. Приемник измеряет градиент напряжения между двумя заземляющими электродами — амплитуда и полярность сигнала изменяются по мере прохождения оператора над точкой повреждения, локализуя дефект оболочки с радиусом до субметра на поверхности.

Для трассировки кабеля и предварительной локализации повреждений оболочки в местах, где установка заземляющих электродов непрактична (асфальтированные поверхности, каменистая местность), приемные клещи индуктивно соединяются с кабелем, обнаруживая изменения силы сигнала, указывающие на зону повреждения.

1. Блокировка при нулевом старте: Высокое напряжение не может быть подано, если ручка регулировки напряжения полностью повернута против часовой стрелки. Кнопка пуска загорается только при подтверждении нулевого положения — предотвращая случайную подачу высокого напряжения
2. Автоматический саморазряд: При прекращении высоковольтного выхода — либо кнопкой «Стоп», либо при отключении питания — внутренняя цепь автоматически разряжает остаточный заряд до нуля. Ручная процедура разряда не требуется
3. Защита от перегрузки по току: Специальный автоматический выключатель защиты от перегрузки по току с синим светодиодным индикатором. При включении система автоматически срабатывает, если выходной ток превышает безопасный порог
4. Защита от перенапряжения: Внутреннее ограничение напряжения предотвращает превышение выходным напряжением максимального значения 10 кВ при любых условиях эксплуатации
5. Защита от перегрева: Термодатчик контролирует внутреннюю температуру и отключает высоковольтный выход при превышении безопасных рабочих пределов — критически важно для длительного использования в полевых условиях в жарком климате
6. Заземленный корпус: Колонна заземления прибора должна быть подключена к заземлению станции перед эксплуатацией — обеспечивает проверенную точку отсчета для всех внутренних цепей защиты
7. Двойной аналоговый мониторинг: Независимые вольтметр и миллиамперметр обеспечивают показания в реальном времени без двусмысленности — отсутствие задержки цифрового дисплея или нечеткости при ярком солнечном свете
8. Системный предохранитель 8А: Доступный на задней панели предохранитель обеспечивает окончательную защиту от перегрузки по току цепи переменного тока

1. Оценка изоляции оболочки: Подключите основной блок к оболочке кабеля. Выберите режим испытания постоянным напряжением (красный индикатор). Подайте 10 кВ постоянного тока и контролируйте миллиамперметр — ток утечки ниже десятков микроампер подтверждает целостность оболочки
2. Подтверждение повреждения: Если ток утечки повышен, оболочка имеет замыкание на землю. Запишите приблизительный уровень утечки для справки при локализации
3. Переключение режимов: Нажмите кнопку переключения режимов — зеленый индикатор подтверждает режим локализации. Отрегулируйте выходную частоту (0,2 Гц–5 Гц) в зависимости от длины кабеля и глубины залегания
4. Локализация шаговым напряжением: Разверните А-образную раму вдоль трассы кабеля. Микроамперметр приемника покажет увеличение силы сигнала при приближении к повреждению, изменение направления стрелки при прохождении его и нулевое значение в точной точке повреждения
5. Маркировка и ремонт: Отметьте локализованное место на поверхности. Дефект обычно доступен в пределах целевой выемки грунта размером 1 метр — по сравнению с десятками метров траншеи без предварительной локализации
6. Проверка после ремонта: После ремонта оболочки повторите испытание постоянным напряжением, чтобы подтвердить восстановление целостности оболочки перед повторной подачей напряжения на кабель
