Обзор продукта

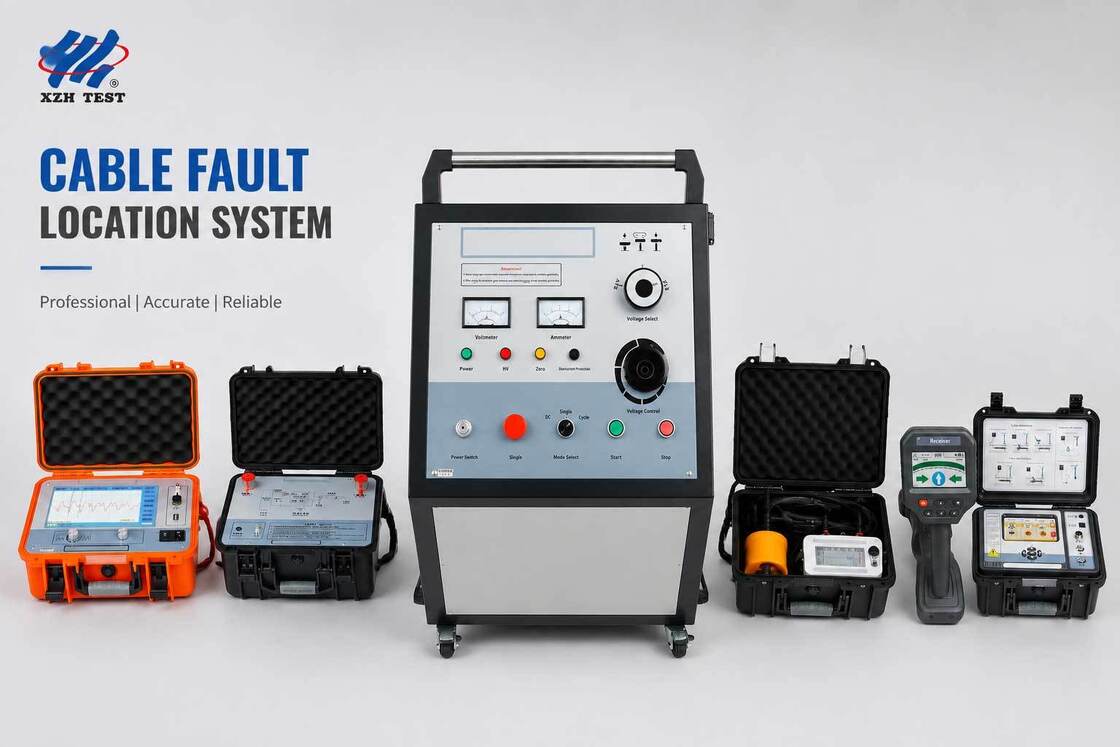

Система точного портативного определения места повреждения кабеля XZH TEST — это полностью интегрированная диагностическая платформа, разработанная для подземных силовых кабельных сетей среднего и низкого напряжения до 35 кВ. Объединяя импульсный генератор высокого напряжения 2048 Дж, цифровой рефлектометр 400 МГц для предварительного определения места повреждения, акустико-магнитный высокоточный указатель места повреждения и комплексный тестер кабельных трасс с многочастотным сигналом в единое скоординированное полевое решение, эта система охватывает весь рабочий процесс определения места повреждения — от подготовки повреждения и предварительного определения места повреждения до точного определения места повреждения с точностью до сантиметра и идентификации трассы кабеля. Разработанная для полевых бригад коммунальных служб, электромонтажных подрядчиков и команд промышленного обслуживания, она обеспечивает профессиональную точность в прочном, портативном корпусе, рассчитанном на работу в суровых полевых условиях при температурах от -25°C до +65°C.
Компоненты системы
1. XHHV535-4TS — высоковольтный импульсный генератор 2048 Дж
Источник импульсной энергии и подготовка повреждения
Сердце системы. Обеспечивает энергию импульса до 2048 Джоулей с тремя переключаемыми уровнями напряжения (8 кВ / 16 кВ / 32 кВ) для точного контроля энергии для различных номинальных напряжений кабеля. Обеспечивает высокоэнергетические импульсы, необходимые для предварительного определения места повреждения методом отражения дуги и акустико-магнитного определения места повреждения. Оснащен непрерывным током прожига 60 мА для подготовки повреждения, блокировкой защиты от запуска с нулевым напряжением, автоматическим внутренним разрядом конденсатора и корпусом со степенью защиты IP54.
Выходное напряжение: 8 кВ / 16 кВ / 32 кВ (трехуровневое переключение)
Энергия разряда: 2048 Джоулей (максимум)
Ток прожига: 60 мА при 32 кВ для подготовки повреждения
Встроенный конденсатор: 64 мкФ / 16 мкФ / 4 мкФ
Безопасность: Блокировка от запуска с нулевым напряжением, автоматический разряд, защита от перенапряжения/перегрузки по току/перегрева
Степень защиты: IP54
2. XHGG502A — цифровой рефлектометр для предварительного определения места повреждения кабеля
Высокоточное определение расстояния до повреждения
Передовой рефлектометр временной области для быстрого измерения начального расстояния до повреждения. Поддерживает четыре метода тестирования — низковольтный импульс, импульсный ток, импульсное напряжение и многоимпульсный ARC — для обработки всех типов повреждений изоляции кабеля. С максимальной частотой дискретизации 400 МГц, амплитудой импульса 300 В и десятью выбираемыми диапазонами измерения от 100 м до 100 км, он обеспечивает минимальное разрешение 0,07 м с погрешностью измерения ≤±(0,5%×L+1м). Оснащен автоматическим согласованием импеданса и регулируемым усилением сигнала от 0 до 100%.
Методы тестирования: Низковольтный импульс, импульсный ток, импульсное напряжение, многоимпульсный ARC
Частота дискретизации: 1 МГц – 400 МГц
Диапазон измерения: ≥120 км
Минимальное разрешение: 0,07 м
Амплитуда импульса: 300 В
Выходной импеданс: Автоматическое согласование
3. XHDD503C — акустико-магнитный высокоточный указатель места повреждения
Определение места повреждения с точностью до сантиметра
Профессиональный акустико-магнитный синхронный приемник для точной локализации повреждения. Работает в четырех режимах (Стандартный, Улучшенный, Шумоподавление, Пользовательский) с использованием методов интеллектуального временного сдвига, электромагнитного контроля и акустических измерений. Яркий 5-дюймовый TFT-дисплей с разрешением 800×480 истинного цвета обеспечивает интуитивно понятное графическое руководство, а полностью автоматическое усиление 120 дБ и динамический диапазон 16 ступеней (0–112 дБ) гарантируют надежное обнаружение в самых шумных полевых условиях. Водонепроницаемость по стандарту IP65 для всепогодной работы.
Точность фиксации точки: 0,1 м (фиксированная точка и трасса)
Усиление: 120 дБ, полностью автоматическое + ручная регулировка
Диапазон частот: 100 – 1600 Гц
Дисплей: 5-дюймовый TFT, сверхяркий, 800×480 истинного цвета
Аккумулятор: 4 × 18650 литиевый, время работы более 8 часов
Водонепроницаемость: IP65
4. XHGX507C — комплексный тестер кабельных трасс
Отслеживание и идентификация трассы
Многочастотная система передатчика-приемника для отслеживания трассы кабеля, измерения глубины залегания, идентификации кабеля и обнаружения повреждений по шаговому напряжению. Передатчик выдает до 15 Вт на 11 активных частотах (от 640 Гц до 197 кГц) с 9 регулируемыми уровнями мощности и максимальным выходом 150 В пик-пик. Приемник оснащен 4,3-дюймовым цветным ЖК-дисплеем с читаемостью на солнце, отображающим глубину, ток, частоту, режим, усиление и уровень сигнала. Поддерживает методы прямого подключения, накладной и индукционной передачи с зажимным кольцом диаметром 150 мм. Глубина обнаружения достигает 0–20 м.
Активные частоты: 11 частот от 640 Гц до 197 кГц
Выходная мощность: Макс. 15 Вт, 9 регулируемых уровней
Глубина обнаружения: 0 – 20 м
Дисплей: 4,3-дюймовый цветной ЖК-дисплей, видимый на солнце
Режимы работы: Отслеживание, идентификация, шаговое напряжение
Пассивное обнаружение: Частота сети 50/60/250 Гц + ВЧ-диапазон
Полные технические характеристики системы
| Параметр |
Спецификация |
| Модель |
XHGG502A + XHDD503C + XHHV535-4TS + XHGX507C |
| Энергия импульса |
2048 Джоулей (максимум) |
| Напряжение импульса |
8 кВ / 16 кВ / 32 кВ (трехуровневое переключение) |
| Частота дискретизации TDR |
1 МГц – 400 МГц |
| Диапазон предварительного определения места повреждения |
≥120 км |
| Разрешение предварительного определения места повреждения |
0,07 м |
| Точность определения места повреждения |
0,1 м (фиксированная точка и трасса) |
| Глубина трассировщика трассы |
0 – 20 м |
| Диапазон целевых кабелей |
Силовые кабели среднего и низкого напряжения (до 35 кВ) |
| Рабочая температура |
-25°C – +65°C |
| Бренд |
XZH TEST |
| Происхождение |
Сиань, Шэньси, Китай |
| Сертификация |
ISO, CE |
Полный рабочий процесс определения места повреждения
Тестирование изоляции кабеля и подготовка повреждения (XHHV535-4TS)Выполните начальное измерение сопротивления изоляции для подтверждения наличия повреждения и определения его типа. Примените постоянное или высоковольтное напряжение для подготовки точки повреждения — чтобы вызвать пробой и разряд для создания обнаруживаемого переходного сигнала.
Предварительное определение места повреждения (XHGG502A)Подключите рефлектометр для предварительного определения места повреждения и используйте принципы отражения бегущей волны для грубого измерения всех типов основных повреждений изоляции кабеля. Выберите оптимальный метод тестирования (низковольтный импульс, импульсный ток, импульсное напряжение или многоимпульсный ARC) в зависимости от характеристик повреждения для быстрого расчета расстояния.
Отслеживание и идентификация трассы (XHGX507C)Используйте комплексный тестер для отслеживания точной трассы кабеля, измерения глубины залегания и надежной идентификации целевого кабеля среди нескольких цепей. Отметьте трассу на поверхности земли для подготовки к точному определению места повреждения.
Генерация импульсов (XHHV535-4TS)Подавайте высоковольтные импульсы на поврежденный кабель на выбранном уровне напряжения для создания обнаруживаемых акустических и электромагнитных сигналов в точке повреждения для указателя места повреждения.
Точное определение места повреждения (XHDD503C)Пройдите по трассе кабеля с акустико-магнитным указателем места повреждения, используя методы интеллектуального временного сдвига и синхронного запуска. Определите точное местоположение повреждения с точностью до 0,1 м — минимизируя площадь раскопок и время ремонта.
Ремонт и проверка кабеляПроизведите раскопки точно в отмеченной точке, отремонтируйте кабель и проверьте восстановление путем окончательного измерения изоляции для подтверждения работоспособности.
Применение
Городские распределительные сети: Определение места повреждения на подземных распределительных кабелях среднего и низкого напряжения в городских условиях — где точность определения места повреждения 0,1 м минимизирует дорожные раскопки, нарушение движения и затраты на восстановление.
Промышленные объекты: Диагностика силовых распределительных кабелей предприятия, в том числе проложенных под бетонными полами, асфальтированными дворами и фундаментами зданий, где доступ ограничен.
Объекты возобновляемой энергетики: Обнаружение повреждений кабелей на ветряных электростанциях, солнечных фотоэлектрических станциях и объектах хранения энергии с обширными подземными сетями коллекторных и питающих кабелей.
Транспортная инфраструктура: Диагностика подземных кабелей для железных дорог, аэропортов, портов и туннельных электрических систем, где быстрое восстановление после повреждения имеет решающее значение для непрерывности эксплуатации.
Электроэнергетические компании и подрядчики по обслуживанию: Плановое профилактическое обслуживание, реагирование на аварийные повреждения и приемочные испытания силовых кабельных сетей низкого/среднего напряжения после установки.
Упаковка и доставка
| Предмет |
Деталь |
| Упаковка |
Усиленный деревянный ящик с внутренней пенопластовой амортизацией |
| Срок доставки |
8 – 10 рабочих дней |
| Производственная мощность |
1000 комплектов в год |
| Минимальный объем заказа |
1 единица |
| Условия оплаты |
T/T |
Часто задаваемые вопросы
В1: Какие типы кабелей и уровни напряжения может обнаруживать система XHHV535-4TS?
Система предназначена для силовых кабелей среднего и низкого напряжения до 35 кВ. Она подходит для всех распространенных типов изоляции, включая СПЭ, ПИЛК и ЭПР. Четыре метода тестирования (низковольтный импульс, импульсный ток, импульсное напряжение, многоимпульсный ARC) охватывают полный спектр типов повреждений кабеля: низкоомные, короткое замыкание, обрыв, утечка с высоким сопротивлением и пробой. Трехступенчатый генератор импульсов (8/16/32 кВ) позволяет операторам точно подбирать энергию импульса к номинальному напряжению кабеля.
В2: Как акустико-магнитное определение места повреждения обеспечивает точность менее 0,2 м?
Указатель места повреждения XHDD503C использует принцип акустико-магнитного синхронизации. Когда генератор импульсов вызывает пробой в точке повреждения, акустические (звуковые/вибрационные) и электромагнитные волны распространяются наружу с разной скоростью через землю. Датчик со степенью защиты IP65 одновременно улавливает оба сигнала. Основной блок в реальном времени рассчитывает разницу во времени и отображает 4 синхронизированных показания. По мере приближения оператора непосредственно над местом повреждения разница во времени постепенно уменьшается до нуля, указывая точное местоположение в пределах 0,2 м — даже в шумных городских условиях, благодаря усилению 120 дБ и подавлению фонового шума BNR.
В3: Подходит ли эта система для одного полевого техника?
Да. Каждый компонент разработан для работы одним оператором: рефлектометр для предварительного определения места повреждения оснащен сенсорным интерфейсом 10,1 дюйма с автоматическим анализом формы сигнала; трассировщик трассы XHGX507C предоставляет гистограмму, стрелки и голосовые подсказки для самостоятельного отслеживания кабеля; а указатель места повреждения весит всего 6,5 кг и имеет время работы от аккумулятора более 8 часов. Для обеспечения безопасности при работе с высоким напряжением рекомендуется команда из двух человек в соответствии со стандартными протоколами коммунальных служб, но каждый отдельный прибор полностью рассчитан на работу одним оператором.
В4: Какое обучение и послепродажную поддержку предоставляет XZH TEST?
XZH TEST предоставляет полные руководства пользователя на английском языке с каждой системой. На месте могут быть организованы пусконаладочные работы и обучение операторов по запросу. Мы предлагаем удаленную техническую поддержку по электронной почте, видеосвязи и телефону — наша команда инженеров оказывает помощь в руководстве по конкретным применениям, интерпретации форм сигналов и устранении неисправностей в полевых условиях. Стандартная гарантия производителя покрывает производственные дефекты, а расширенная гарантия и сервисные контракты доступны для долгосрочной эксплуатации парка оборудования.
В5: Каковы условия доставки, упаковки и производственная мощность?
Стандартное время доставки составляет 8–10 рабочих дней. Каждая система упакована в усиленные экспортные деревянные ящики с внутренней пенопластовой амортизацией для безопасной международной доставки. Минимальный объем заказа составляет 1 единицу, условия оплаты — T/T. Годовая производственная мощность составляет 1000 комплектов — обеспечивая доступность как для индивидуальных пробных покупок, так и для крупномасштабных закупок парка оборудования коммунальных служб.
