Локатор повреждений внешней оболочки кабеля XHHD523L для тестирования систем перекрестных соединений и ввода в эксплуатацию сверхвысоковольтных кабелей

На одножильных высоковольтных кабелях с номинальным напряжением 110 кВ и выше металлическая оболочка действует как электростатический экран и путь возврата токов короткого замыкания. Для минимизации потерь от циркулирующих токов эти оболочки конфигурируются в виде перекрестных соединений через блоки на регулярных интервалах вдоль трассы кабеля — обычно каждые 500-1000 метров для полного цикла транспозиции. Каждый блок соединяет трехфазные оболочки по определенной схеме вращения, с установленными ограничителями перенапряжения (SVL) для защиты изоляции оболочки во время переходных перенапряжений.

Эта система перекрестного соединения создает уникальную задачу тестирования: оболочка не является единым непрерывным проводником от конца до конца, а представляет собой сегментированную сеть, соединенную через заглубленные блоки. Повреждение оболочки в любом месте этой сети — будь то на внешней оболочке кабеля, внутри блока или через SVL — может привести к ошибочным результатам испытаний при измерении только от кабельных терминалов. XHHD523L решает эту проблему, обеспечивая как способность выдерживать постоянное напряжение для выявления дефекта оболочки, так и возможность определения места повреждения по шаговому напряжению для точного определения местоположения дефекта в сети с перекрестным соединением.

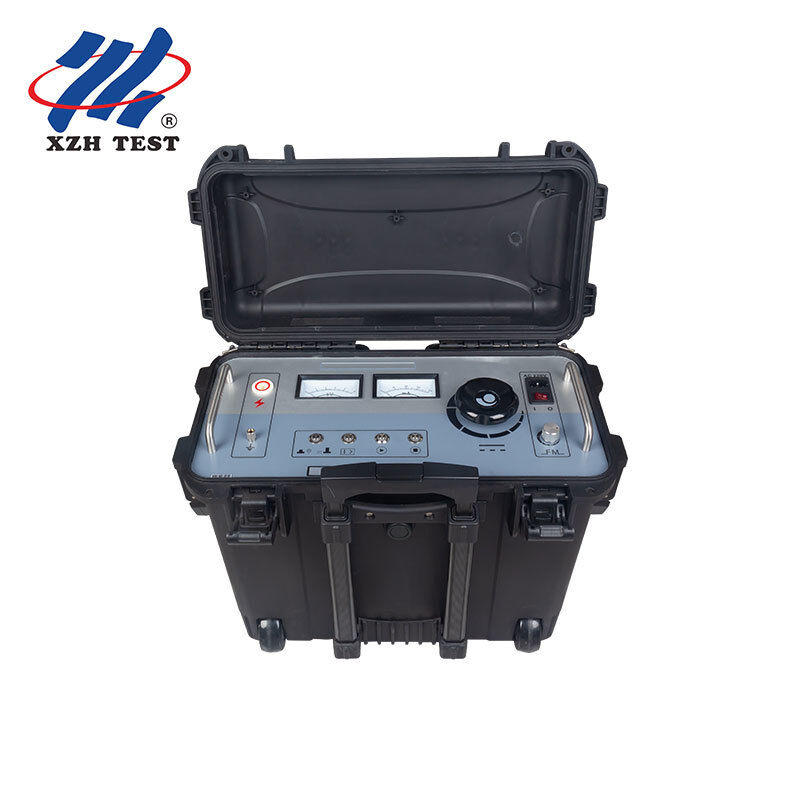

Передняя панель XHHD523L расположена в порядке работы слева направо, что минимизирует ошибки оператора при развертывании в полевых условиях:

1. Высоковольтный выходной терминал: Выделенное подключение постоянного высокого напряжения для тестируемой оболочки кабеля
2. Вольтметр кВ: Индикация выходного высокого напряжения в реальном времени
3. Амперметр мА: Мониторинг выходного тока — важен для обнаружения аномальных утечек во время испытаний на стойкость
4. Системный предохранитель: Предохранитель питания 220 В переменного тока — заменяется пользователем через внешний разъем
5. Вход переменного тока: Разъем питания IEC для питания прибора 220 В переменного тока
6. Выключатель питания: I = питание от сети переменного тока, 0 = выключение
7. Регулировка частоты: Регулирует частоту выходных импульсов в режиме локализации (диапазон 0,2 Гц-5 Гц)
8. Регулировка напряжения: Запуск с нулевой позиции — должно быть полностью против часовой стрелки (кнопка запуска подсвечивается) перед подачей высокого напряжения. Вращение по часовой стрелке увеличивает выходное напряжение от 0 до 10 кВ
9. Кнопка остановки ВН: Отключает выход ВН и запускает автоматический разряд конденсатора. Индикатор ВН гаснет, когда выход безопасно достиг нуля
10. Кнопка запуска ВН: Активна только при нулевом положении регулировки напряжения (кнопка подсвечена). Нажмите для подачи выходного напряжения ВН
11. Выключатель защиты от перегрузки по току: Синий светодиод горит = активна защита от перегрузки по току, светодиод не горит = защита отключена
12. Переключатель режимов: Красный светодиод = режим испытания на стойкость, зеленый светодиод = режим локализации повреждений. Переключение между режимами одним нажатием
13. Заземляющий столбик: Точка заземления прибора — должна быть подключена к проверенному заземлению станции перед эксплуатацией

1. Изоляция и подготовка: Обесточить кабельную линию. Открыть блоки перекрестного соединения на обоих концах тестируемого сегмента. Это изолирует секцию оболочки для индивидуальной оценки — важно, поскольку соединенный исправный сегмент может маскировать повреждение в соседнем сегменте
2. Идентификация сегмента: В каждом доступном блоке определить тестируемый сегмент оболочки. Записать длину сегмента и идентификатор блока для вашего отчета об испытаниях
3. Испытание на стойкость постоянным напряжением: Подключить XHHD523L к изолированному сегменту оболочки. В режиме испытания (красный светодиод) подать 10 кВ постоянного тока в соответствии с GB50150-2006. Следить за амперметром мА на предмет аномальных токов утечки, указывающих на деградацию оболочки
4. Оценка повреждения: Если испытание на стойкость пройдено (утечка в пределах спецификации), записать результат и перейти к следующему сегменту. Если оболочка не прошла испытание, отметить уровень тока утечки для справки во время определения места повреждения
5. Переключение режимов и определение места повреждения: Переключиться в режим локализации (зеленый светодиод). Подать сигнал прямоугольной волны 0-10 кВ с оптимальной частотой для длины кабеля. Развернуть приемник А-образной рамы вдоль трассы кабеля — микроамперметр приемника направит вас к точному месту повреждения
6. Раскопки и ремонт: Метод шагового напряжения обычно определяет дефект в радиусе 1 метра. Выполнить раскопки в указанном месте, провести ремонт оболочки (заплатка внешней оболочки или замена кабельного соединения) и повторить испытание на стойкость постоянным напряжением для проверки восстановления

Для менеджера по управлению активами передачи, ответственного за десятки или сотни километров кабельных линий 110 кВ-500 кВ, данные о состоянии оболочки — это не просто результат испытаний, а главный индикатор будущих расходов на техническое обслуживание. Кабель с поврежденной оболочкой находится на пути к коррозии экрана, возможному пробою экрана и, в конечном итоге, к вынужденному отключению. XHHD523L позволяет реализовать стратегию технического обслуживания на основе состояния:

• Исходные данные при вводе в эксплуатацию: Установить базовые показатели целостности оболочки для каждой новой кабельной линии при сдаче в эксплуатацию — создать эталон для всех будущих профилактических испытаний
• Плановые профилактические испытания: Ежегодные или двухгодичные испытания оболочки на стойкость на действующих линиях выявляют тенденции деградации до достижения пределов отказа
• Целевой ремонт: При выявлении дефекта оболочки точно определить его местоположение, а не заменять весь участок кабеля — снизить затраты на ремонт на порядок по сравнению со случайными раскопками или полной заменой кабеля
